Datasheet FQ24-26pin TJ-12
Технические параметры, размеры и рекомендации производителя

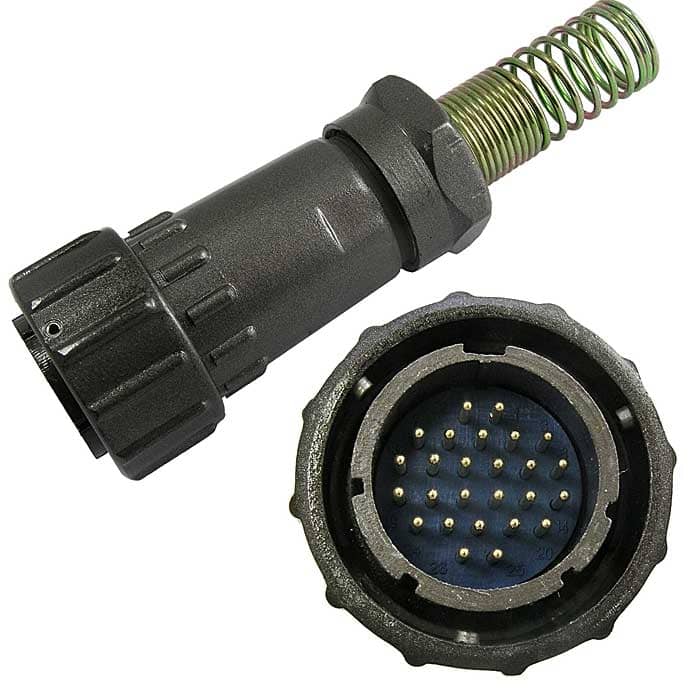

Разъём быстроразъёмный RUICHI FQ24-26pin TJ-12
26-ти контактный
Товар подлежит обязательной маркировке- MPN
- FQ24-26pin TJ-12
- Бренд
- Ruichi
- Артикул RU
- 107006
Основные параметры
- Номинальный ток, А
- 3
- Номинальное напряжение, В
- 250
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
Под заказ649,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 3
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 26
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 66.84
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/10
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ24

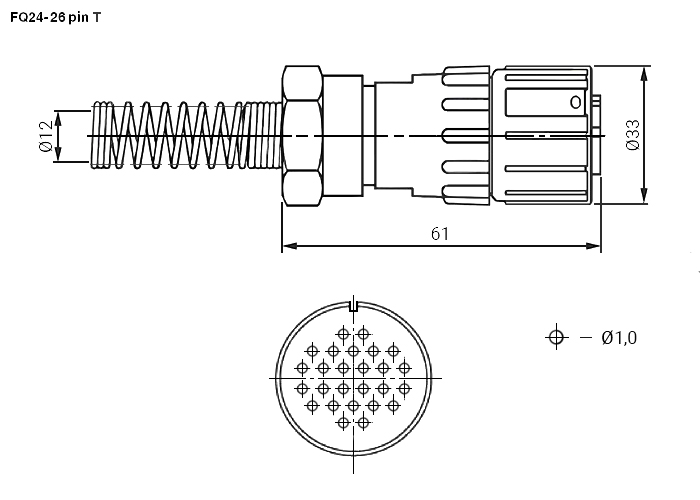

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 250 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный RUICHI FQ24-26pin TJ-12, 26-ти контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ24-26pin TJ-12RUICHIАрт. RU 107006 649,26 ₽Под заказ |  654,69 ₽23 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  583,03 ₽1 384 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  706,37 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  640,15 ₽48 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ24 | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает |
| Количество контактов | 26 | 26Совпадает | 19Отличается | 19Отличается | 6Отличается |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 400Отличается |
- 654,69 ₽23 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий26Аналог26Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 583,03 ₽1 384 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий26Аналог19Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 706,37 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий26Аналог19Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 640,15 ₽48 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий26Аналог6Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог400Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
