Datasheet FQ24-19pin ZPJ-12
Технические параметры, размеры и рекомендации производителя
Разъемы FQ
Товар подлежит обязательной маркировке

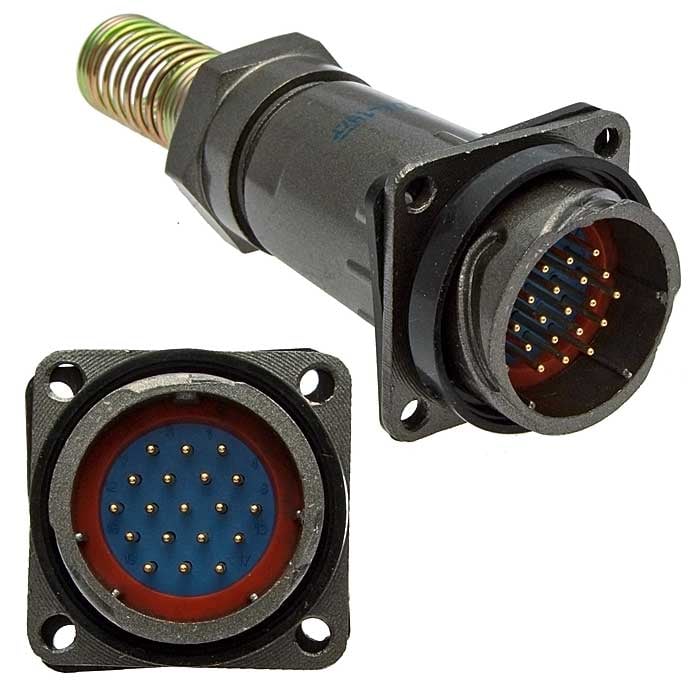

Разъём быстроразъёмный RUICHI FQ24-19pin ZPJ-12, 19-ти контактный
Разъём быстроразъёмный RUICHI FQ24-19pin ZPJ-12, 19-ти контактный
Товар подлежит обязательной маркировке- MPN
- FQ24-19pin ZPJ-12
- Бренд
- Ruichi
- Артикул RU
- 107004
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 150 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ605,41 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

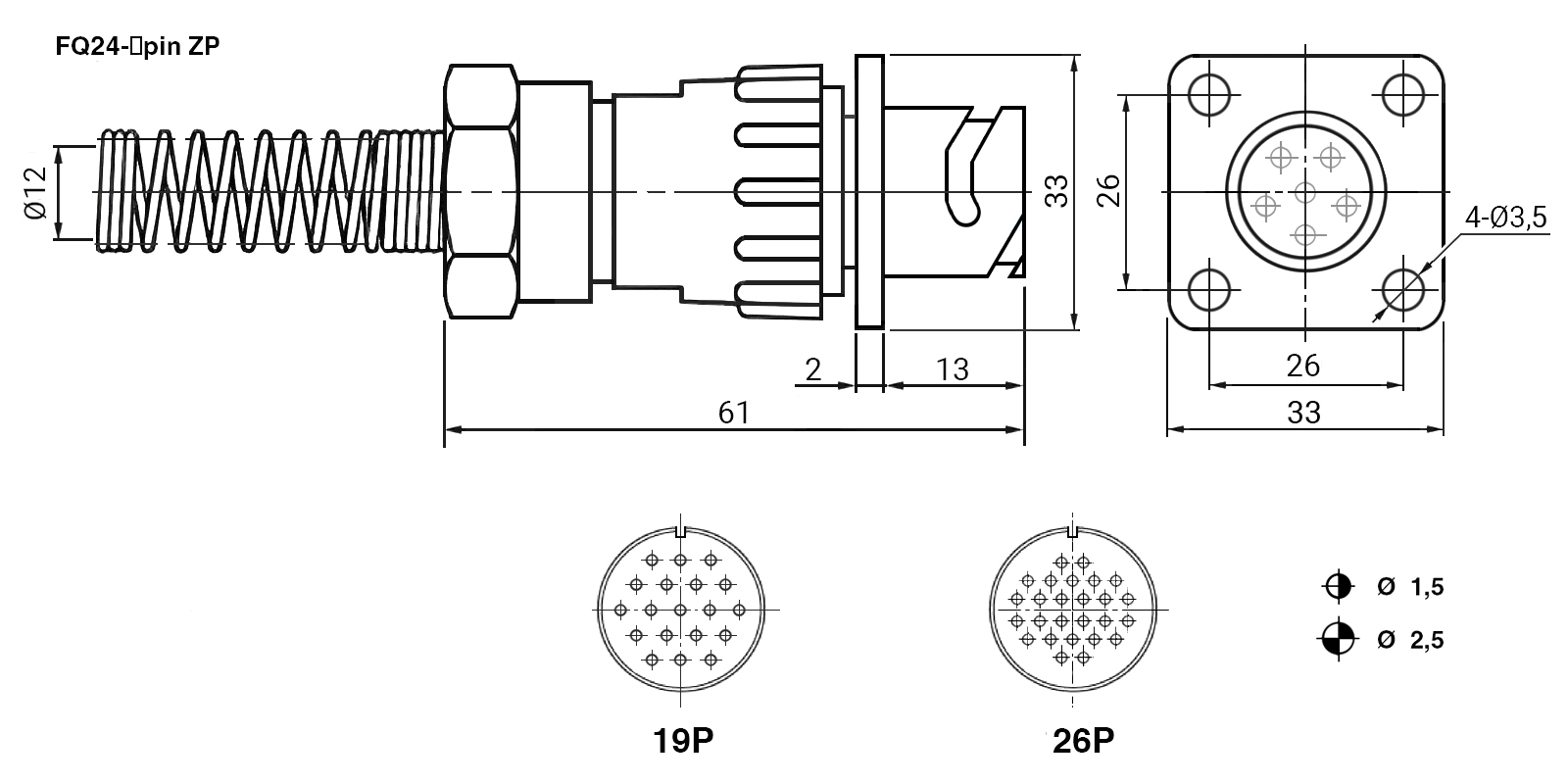

Документация и схема
Характеристики
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
- Вес брутто
- 62.50
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/200
- Диапазон рабочих температур, °C
- -55...+85
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 3
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ24
- Количество контактов
- 19
- Класс защиты
- IP67
- Материал корпуса
- Алюминий
Описание
Разъём быстроразъёмный RUICHI FQ24-19pin ZPJ-12, 19-ти контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ24-19pin ZPJ-12RUICHIАрт. RU 107004 605,41 ₽Под заказ |  583,03 ₽1 536 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  529,96 ₽24 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  649,26 ₽32 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  654,69 ₽24 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ24 | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает | Разъем быстросъемный цилиндрический серии FQ24Совпадает |
| Количество контактов | 19 | 19Совпадает | 19Совпадает | 26Отличается | 26Отличается |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 250Совпадает |
- 583,03 ₽1 536 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий19Аналог19Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 529,96 ₽24 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий19Аналог19Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 649,26 ₽32 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий19Аналог26Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 654,69 ₽24 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ24АналогРазъем быстросъемный цилиндрический серии FQ24Совпадает
- Количество контактов
- Текущий19Аналог26Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
