Энкодер инкрементальный двухканальный без переключателя RUICHI EC100

5 В, 10 мА, разрешение 24/12, отверстие шестигранное, монтаж на плату горизонтально, пластик

MPN
EC100 24/12
Бренд
Ruichi
Артикул RU
115682

Основные параметры

Номинальное напряжение, В
5
Тип переключателя
без переключателя
Наименование
Энкодер серии EC100
Максимальный ток
0,5...5 мА/ канал; общий вывод - 0,5...10 мА
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Тип вала
отверстие шестигранное
Все характеристики
Документация
295 шт в наличии25,14 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Максимальный ток
0,5...5 мА/ канал; общий вывод - 0,5...10 мА
Номинальное напряжение, В
5

Монтаж и корпус

Способ монтажа
SMD монтаж на плату, положение горизонтальное
Глубина, мм
9,3 (корпус)
Ширина, мм
10 (корпус)

Условия эксплуатации

Относительная влажность, %
25...85
Срок службы, циклов
15000
Диапазон рабочих температур, °C
-10...+70

Упаковка и вес

Вес брутто
1.40
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Тип переключателя
без переключателя
Наименование
Энкодер серии EC100
Назначение
для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
Тип вала
отверстие шестигранное
Разрешение
24 щелчка, 12 импульсов (12 PPR)
Угол поворота, °
360
Посадочное отверстие, мм
нет

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема EC100 24/12
IMAGE · Схема

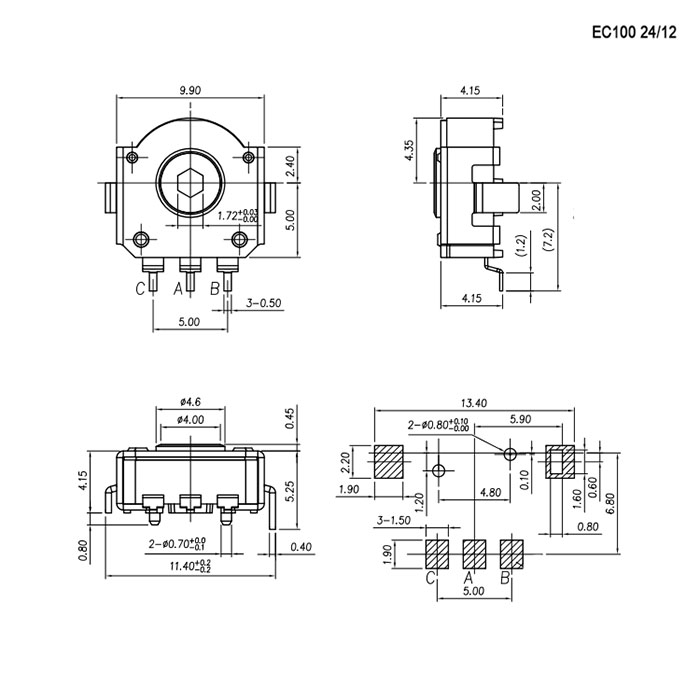

Схема EC100 24/12

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 295 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
95 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Энкодер инкрементальный двухканальный без переключателя RUICHI EC100, 5 В, 10 мА, разрешение 24/12, отверстие шестигранное, монтаж на плату горизонтально, пластик - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
