Энкодер инкрементальный двухканальный с переключателем RUICHI EC110S
SPST NO, 5 В, 10 мА, разрешение 20/20, длина вала 5 мм, монтаж на плату вертикально, металл
- MPN
- EC110S 20/20 10mm pushpin
- Бренд
- Ruichi
- Артикул RU
- 115690
Основные параметры
- Номинальное напряжение, В
- 5
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер инкрементальный двухканальныйй серии EC110S с переключателем
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Назначение
- для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
- Тип вала
- с лыской 4 мм, диаметр - 6 мм; длина L - 5 мм, материал - металл
40 шт в наличии30,09 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Номинальное напряжение, В
- 5
Монтаж и корпус
- Способ монтажа
- SMD монтаж на плату, положение вертикальное
- Глубина, мм
- 12 (корпус)
- Ширина, мм
- 12 (корпус)
- Высота, мм
- 10 (без корпуса)
Условия эксплуатации
- Относительная влажность, %
- 25...85
- Срок службы, циклов
- 15000
- Диапазон рабочих температур, °C
- -10...+70
Упаковка и вес
- Вес брутто
- 3.79
- Транспортная упаковка: размер/кол-во
- 35*29*31/1000
Другие параметры
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер инкрементальный двухканальныйй серии EC110S с переключателем
- Назначение
- для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления
- Тип вала
- с лыской 4 мм, диаметр - 6 мм; длина L - 5 мм, материал - металл
- Разрешение
- 20 щелчков, 20 импульсов (20 PPR)
- Угол поворота, °
- 360
- Посадочное отверстие, мм
- Ф7

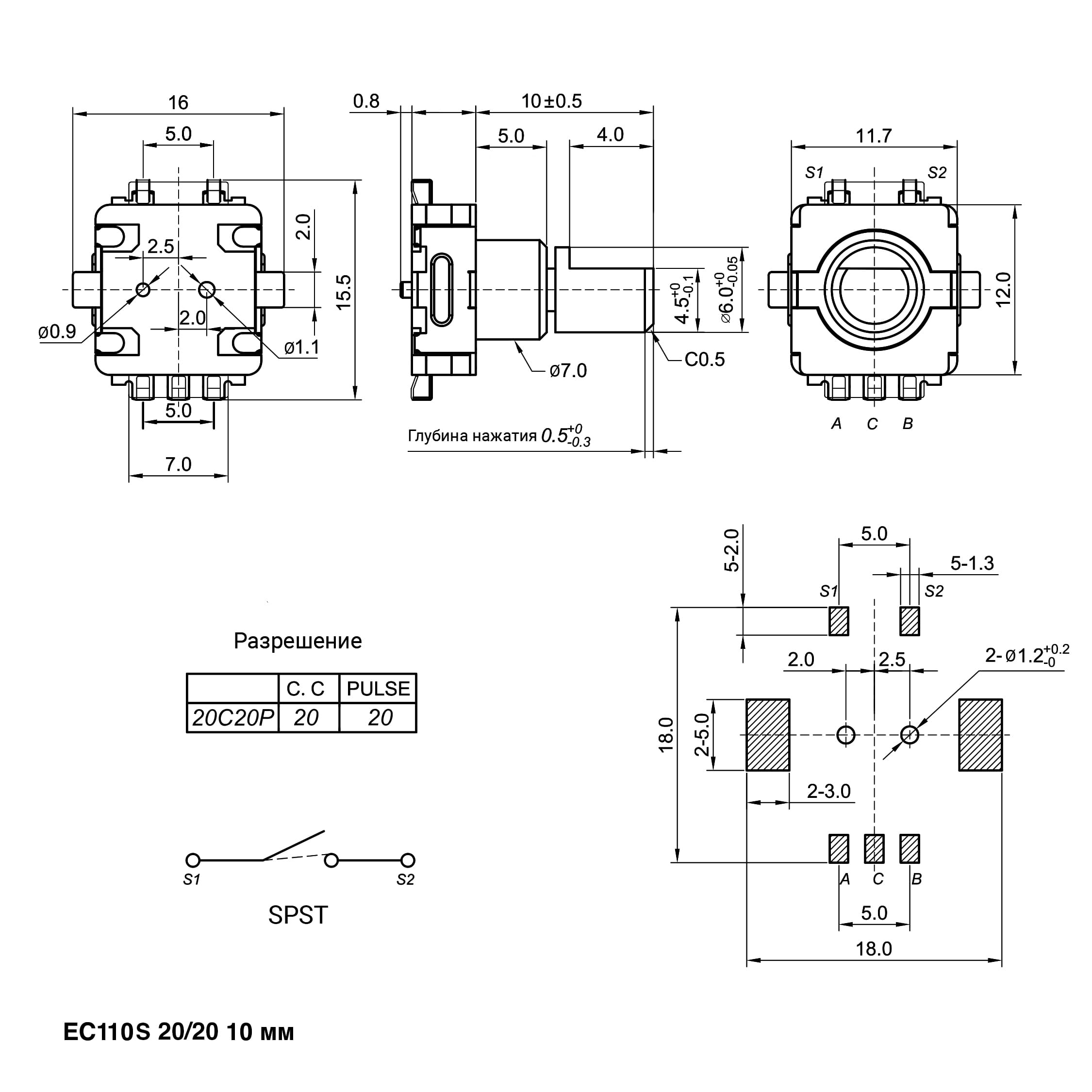

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 40 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet отсутствует — можно запросить
Описание
Энкодер инкрементальный двухканальный с переключателем RUICHI EC110S, SPST NO, 5 В, 10 мА, разрешение 20/20, длина вала 5 мм, монтаж на плату вертикально, металл - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202220 шт240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарEC110S 20/20 10mm pushpinRUICHIАрт. RU 115690 30,09 ₽40 шт по каталогу |  32,68 ₽275 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  22,28 ₽200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  47,49 ₽580 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,00 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Назначение | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управления | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает |
| Способ монтажа | SMD монтаж на плату, положение вертикальное | монтаж на плату, положение вертикальноеОтличается | монтаж на плату, положение вертикальноеОтличается | монтаж на плату, положение горизонтальноеОтличается | монтаж на плату, положение вертикальноеОтличается |
| Максимальный ток | 0,5...5 мА/ канал; общий вывод - 0,5...10 мА | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает |
| Номинальное напряжение, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Относительная влажность, % | 25...85 | 25...85Совпадает | 25...85Совпадает | 25...85Совпадает | 25...85Совпадает |
- 32,68 ₽275 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияАналогдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает
- Способ монтажа
- ТекущийSMD монтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеОтличается
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 22,28 ₽200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияАналогдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает
- Способ монтажа
- ТекущийSMD монтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеОтличается
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 47,49 ₽580 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияАналогдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает
- Способ монтажа
- ТекущийSMD монтаж на плату, положение вертикальноеАналогмонтаж на плату, положение горизонтальноеОтличается
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 26,00 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияАналогдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияСовпадает
- Способ монтажа
- ТекущийSMD монтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеОтличается
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
