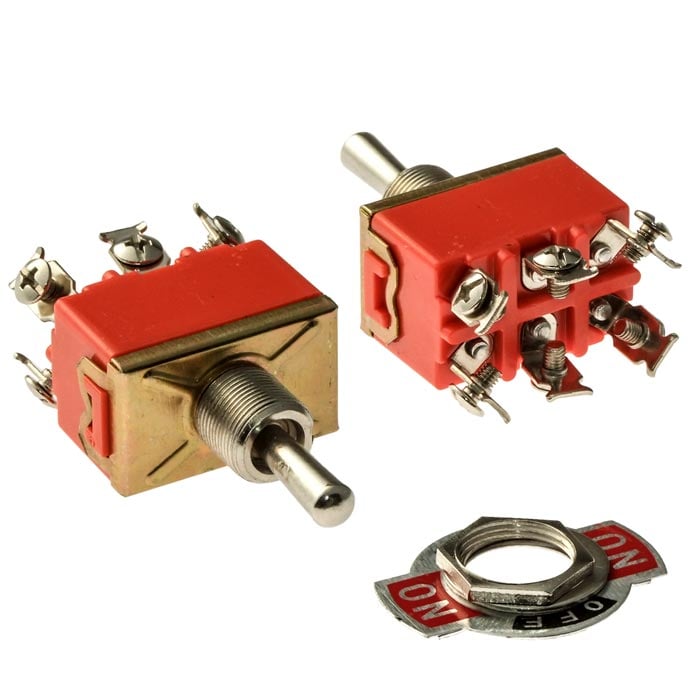

Тумблер трехпозиционный двухполюсный RUICHI E-TEN 1322

58.5х20х33 мм, ON-OFF-ON, DPDT, 15 А, 250 В, 50 мОм, 6 контактов, клеммы под винт

MPN
E-TEN 1322 on-off-on
Бренд
Ruichi
Артикул RU
108183

Основные параметры

Схема переключения
ON-OFF-ON, DPDT
Номинальный ток, А
3 (5); 15 (кратковременный режим)
Номинальное напряжение, В
250
Тип переключателя
Тумблер двухполюсный серии E-TEN
Тип клемм
под винт
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
1 000 шт в наличии55,53 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
ON-OFF-ON, DPDT
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250
Номинальный ток, А
3 (5); 15 (кратковременный режим)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 2 (6S)
Глубина, мм
58,5
Ширина, мм
20
Высота, мм
33

Условия эксплуатации

Диапазон рабочих температур, °C
-25 ...+85

Упаковка и вес

Вес брутто
31.90
Транспортная упаковка: размер/кол-во
46*39*34/1000

Другие параметры

Тип переключателя
Тумблер двухполюсный серии E-TEN
Тип клемм
под винт

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема E-TEN 1322 on-off-on
IMAGE · Схема

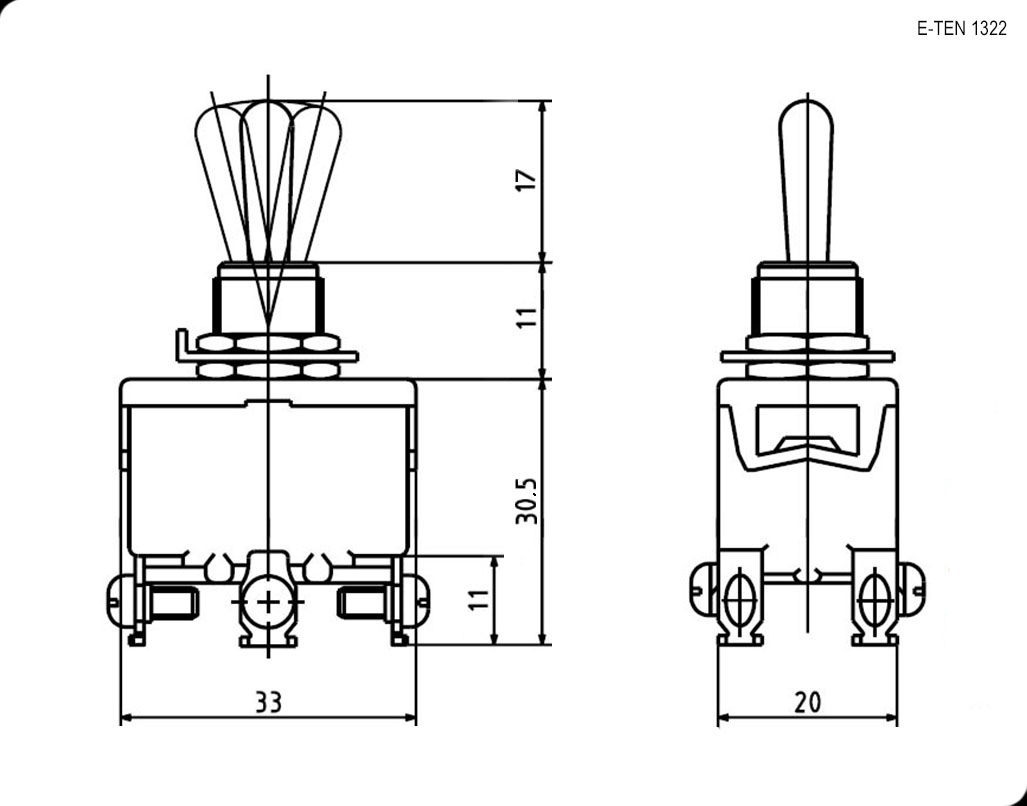

Схема E-TEN 1322 on-off-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 / 500 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Тумблер трехпозиционный двухполюсный RUICHI E-TEN 1322, 58.5х20х33 мм, ON-OFF-ON, DPDT, 15 А, 250 В, 50 мОм, 6 контактов, клеммы под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт25500 шт
2026500 шт1500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарE-TEN 1322 on-off-onRUICHIАрт. RU 108183
55,53 ₽1 000 шт по каталогу
Параметрический вариантRUICHIE-TEN 1021 on-offАрт. RU 108180
50,81 ₽2 850 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIE-TEN 1221 off-onАрт. RU 108182
63,11 ₽3 859 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIE-TEN 1121 on-onАрт. RU 108181
51,26 ₽3 960 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-203 on-off-onАрт. RU 56940
56,94 ₽6 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияON-OFF-ON, DPDTON-OFF, SPSTОтличаетсяOFF-ON, DPSTОтличаетсяON - ON SPSTОтличаетсяON-OFF-ON DPDT C/OОтличается
Контактное сопротивление, мОм, не более5050Совпадает20Отличается51Отличается50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250250 (125)Отличается250Совпадает250 (125)Отличается250 (125)Отличается
Номинальный ток, А3 (5); 15 (кратковременный режим)3 (5); 15 (кратковременный режим)Совпадает3 (5); 15 (кратковременный режим)Совпадает3 (5); 15 (кратковременный режим)Совпадает3 (5), Imax=6Отличается
  • Параметрический вариантRUICHIE-TEN 1021 on-offАрт. RU 108180
    50,81 ₽2 850 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, DPDTАналогON-OFF, SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250 (125)Отличается
    Номинальный ток, А
    Текущий3 (5); 15 (кратковременный режим)Аналог3 (5); 15 (кратковременный режим)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIE-TEN 1221 off-onАрт. RU 108182
    63,11 ₽3 859 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, DPDTАналогOFF-ON, DPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог20Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250Совпадает
    Номинальный ток, А
    Текущий3 (5); 15 (кратковременный режим)Аналог3 (5); 15 (кратковременный режим)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIE-TEN 1121 on-onАрт. RU 108181
    51,26 ₽3 960 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, DPDTАналогON - ON SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог51Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250 (125)Отличается
    Номинальный ток, А
    Текущий3 (5); 15 (кратковременный режим)Аналог3 (5); 15 (кратковременный режим)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-203 on-off-onАрт. RU 56940
    56,94 ₽6 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON, DPDTАналогON-OFF-ON DPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250 (125)Отличается
    Номинальный ток, А
    Текущий3 (5); 15 (кратковременный режим)Аналог3 (5), Imax=6Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
