Datasheet DRB-25MA
Технические параметры, размеры и рекомендации производителя

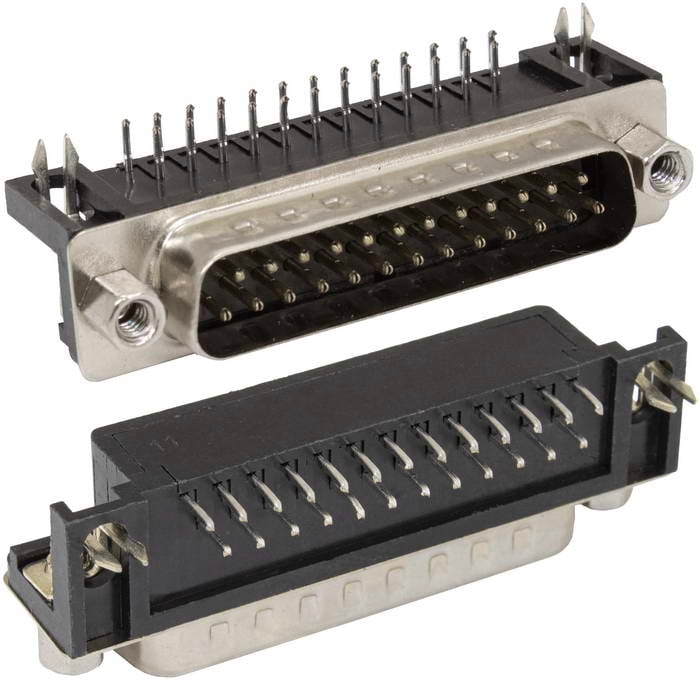

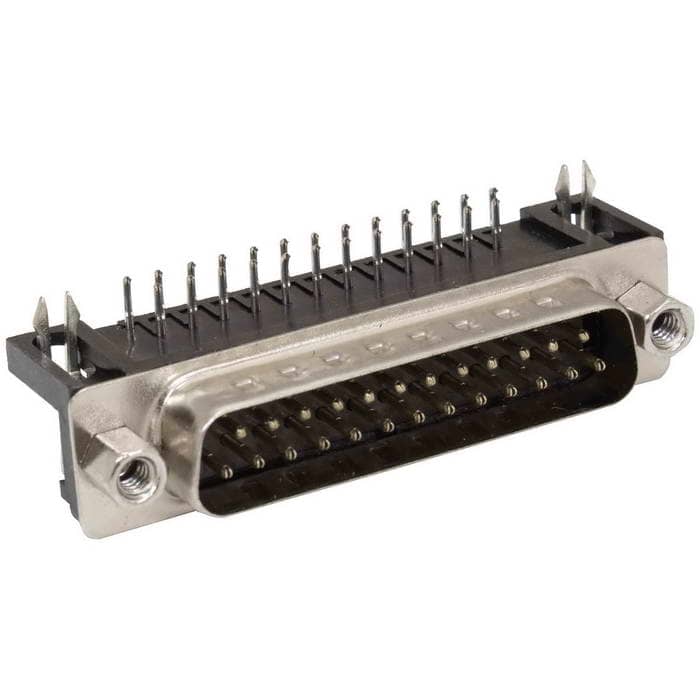

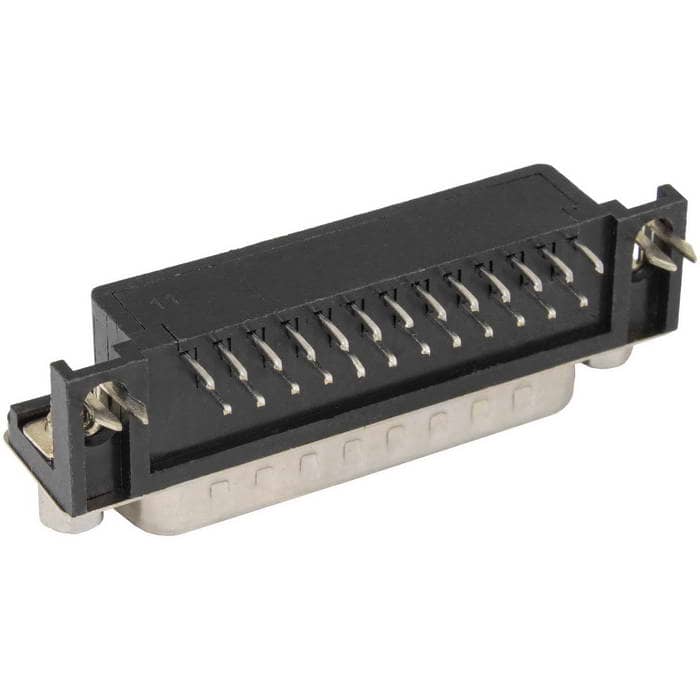

Разъём D-SUB RUICHI DRB-25MA
25 контактов
Товар подлежит обязательной маркировке- MPN
- DRB-25MA
- Бренд
- Ruichi
- Артикул RU
- 54971
Основные параметры
- Номинальный ток
- через контакт -1,5 А
- Высота
- 12,5 (корпус) мм
- Ширина
- 53,04 ± 0,2 мм
- Глубина
- 18,5 мм
- Особенности
- винтовое крепление пары
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
200 шт в наличии25,64 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- через контакт -1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 (корпус) мм
- Ширина
- 53,04 ± 0,2 мм
- Глубина
- 18,5 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 25 в два ряда
Условия эксплуатации
- Рабочая температура
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 12.93
- Транспортная упаковка: размер/кол-во
- 33.5*25*29/750
Другие параметры
- Особенности
- винтовое крепление пары
- Шаг
- 2,77 х 2,84 (гор. х верт.) мм
- Тип разъёма
- разъем типа D-SAB серии DRB, M - вилка
Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт4200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDRB-25MARUICHIАрт. RU 54971 25,64 ₽200 шт по каталогу |  24,99 ₽1 450 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  55,00 ₽1 510 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  74,05 ₽490 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  19,67 ₽560 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | разъем типа D-SAB серии DRB, M - вилка | F - розеткаОтличается | M - вилкаОтличается | F - розеткаОтличается | M - вилкаОтличается |
| Количество контактов | 25 в два ряда | 25 в два рядаСовпадает | 25 в два рядаСовпадает | 25 в два рядаСовпадает | 15 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 24,99 ₽1 450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 55,00 ₽1 510 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилкаАналогM - вилкаОтличается
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 74,05 ₽490 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 19,67 ₽560 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- Текущийразъем типа D-SAB серии DRB, M - вилкаАналогM - вилкаОтличается
- Количество контактов
- Текущий25 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
