Datasheet DRB-25FA
Технические параметры, размеры и рекомендации производителя
На плату
Товар подлежит обязательной маркировке

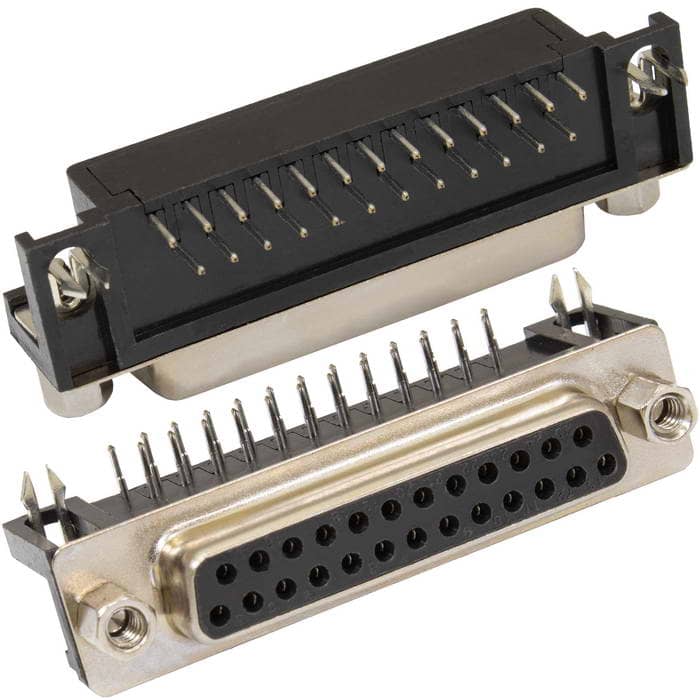

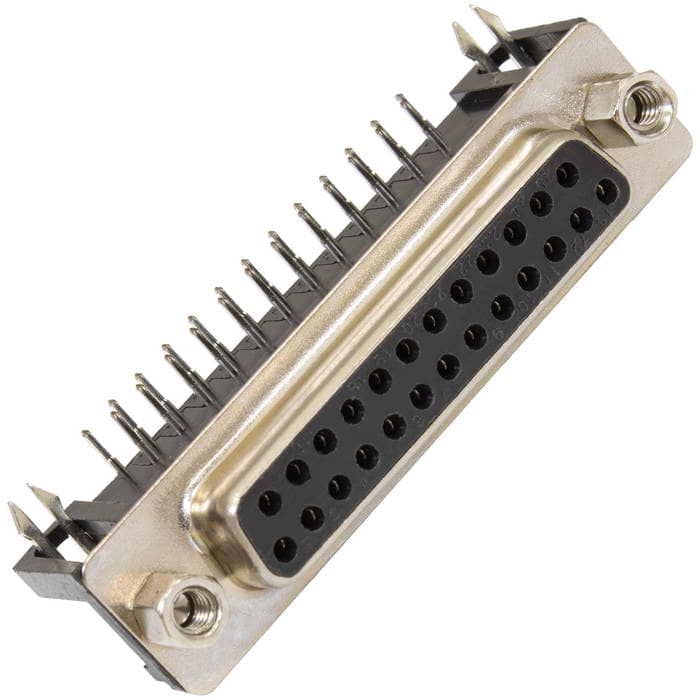

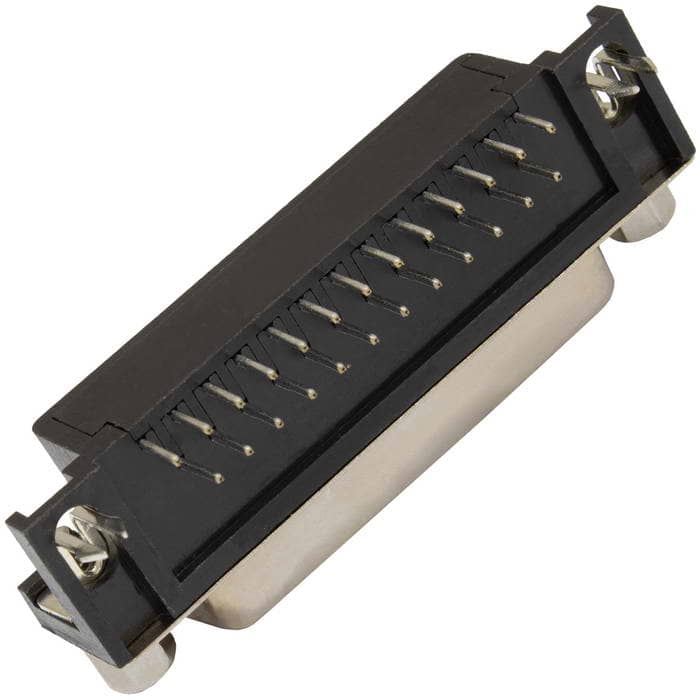

Разъём D-SUB RUICHI DRB-25FA, 25 контактов
Разъём D-SUB RUICHI DRB-25FA, 25 контактов
Товар подлежит обязательной маркировке- MPN
- DRB-25FA
- Бренд
- Ruichi
- Артикул RU
- 54970
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
2 350 шт в наличии24,99 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

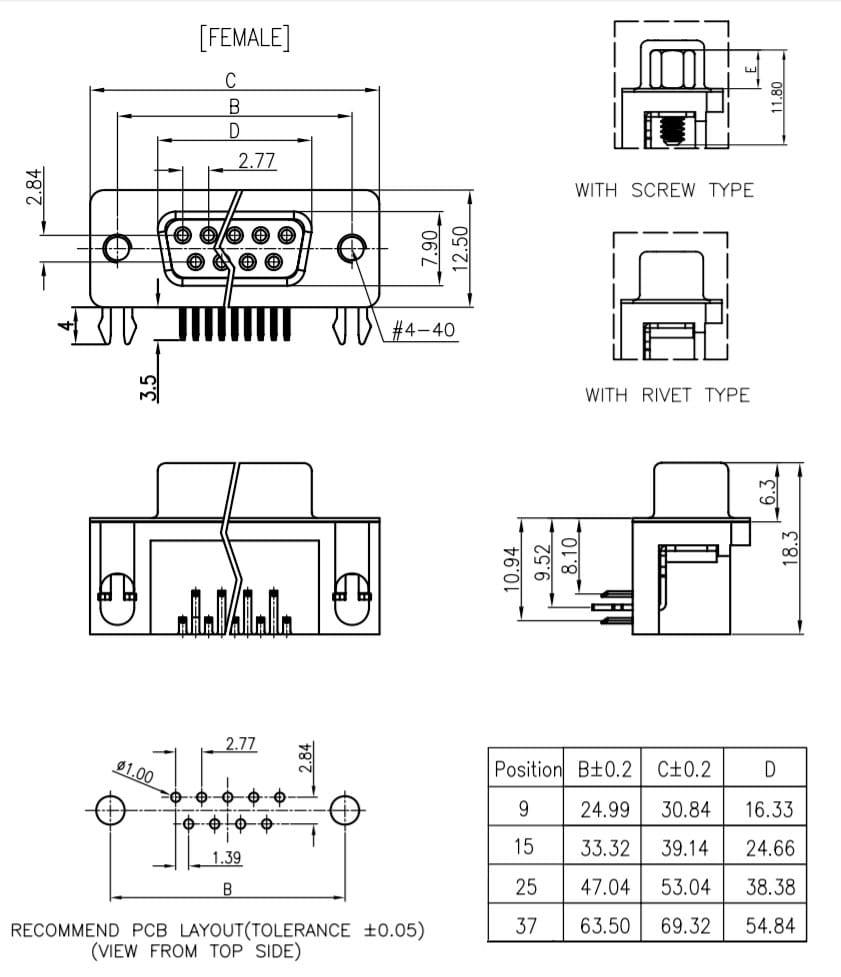

Документация и схема
Характеристики
- Вес брутто
- 14.90
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/1000
- Высота
- 12,5 (корпус) мм
- Ширина
- 53,04 ± 0,2 мм
- Глубина
- 18,3 мм
- Номинальный ток
- через контакт -1,5 А
- Особенности
- винтовое крепление
- Контактное сопротивление, не более
- 20 мОм
- Шаг разъёма
- 2,77 мм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -20...+70 °С
- Способ монтажа
- пайка в плату
- Тип разъёма
- F - розетка
- Количество контактов
- 25 в два ряда
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт472 350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDRB-25FARUICHIАрт. RU 54970 24,99 ₽2 350 шт по каталогу |  72,20 ₽640 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  74,05 ₽500 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  20,15 ₽3 360 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,43 ₽11 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | DIP, угловойОтличается | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | F - розетка | DRB 7.2Отличается | F - розеткаСовпадает | F - розеткаСовпадает | F - розеткаСовпадает |
| Количество контактов | 25 в два ряда | 25Отличается | 25 в два рядаСовпадает | 15 в два рядаОтличается | 37 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 10 мОмОтличается | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | 5 АОтличается | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 72,20 ₽640 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийпайка в платуАналогDIP, угловойОтличается
- Тип разъёма
- ТекущийF - розеткаАналогDRB 7.2Отличается
- Количество контактов
- Текущий25 в два рядаАналог25Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог10 мОмОтличается
- Номинальный ток
- Текущийчерез контакт -1,5 ААналог5 АОтличается
- 74,05 ₽500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 20,15 ₽3 360 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 34,43 ₽11 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
