Datasheet DP-03 (SWD3-3)
Технические параметры, размеры и рекомендации производителя
DIP переключатели

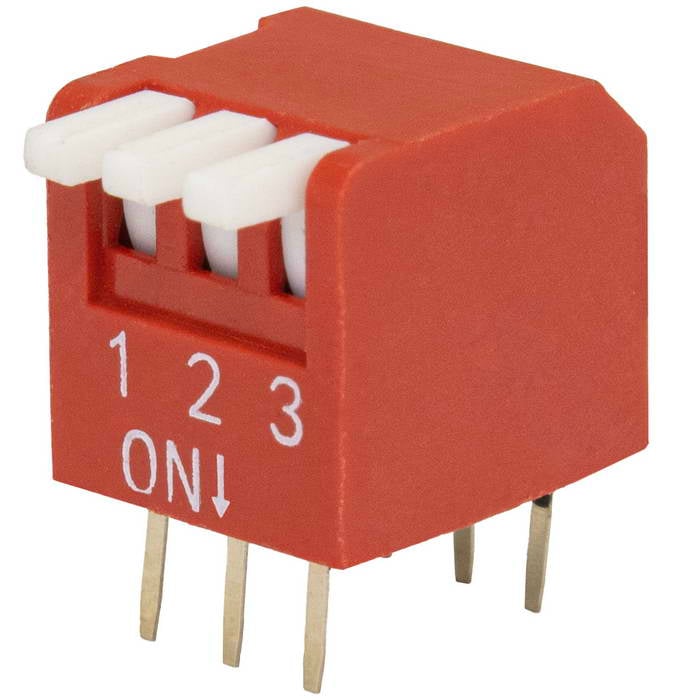

DP-03 (SWD3-3)
- MPN
- DP-03 (SWD3-3)
- Бренд
- Ruichi
- Артикул RU
- 55349
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 714 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 51 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
714 шт в наличии13,69 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

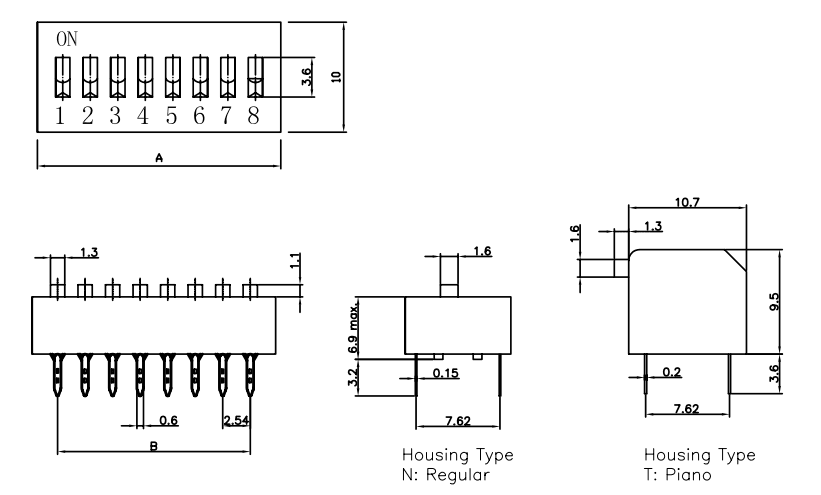

Документация и схема
Характеристики
- Вес брутто
- 1.59
- Транспортная упаковка: размер/кол-во
- 63*32.5*27/2025
- Тип переключателя
- DIP - переключатель серии DP (SWD3)
- Кол-во коммутируемых цепей
- 3 (ON-OFF)
- Количество циклов коммутации (электро), не менее
- 2000
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.)
- Контактное сопротивление, мОм, не более
- 50
- Шаг контактов, мм
- 2.54
- Диапазон рабочих температур, °C
- -20 ...+70
- Номинальное напряжение, В
- 24 (50 без режима переключений)
- Глубина, мм
- 10,5 (корпус)
- Высота, мм
- 9,4
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202451 шт14714 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDP-03 (SWD3-3)RUICHIАрт. RU 55349 13,69 ₽714 шт по каталогу |  12,57 ₽420 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,94 ₽878 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  17,79 ₽320 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  19,31 ₽4 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Номинальный ток, мА | 25 (100 без режима переключений) | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает |
| Номинальное напряжение, В | 24 (50 без режима переключений) | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает |
| Диапазон рабочих температур, °C | -20 ...+70 | -20...+70Совпадает | -20...+70Совпадает | -20 ...+70Совпадает | -20 ...+70Совпадает |
- 12,57 ₽420 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20...+70Совпадает
- 14,94 ₽878 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20...+70Совпадает
- 17,79 ₽320 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 19,31 ₽4 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
