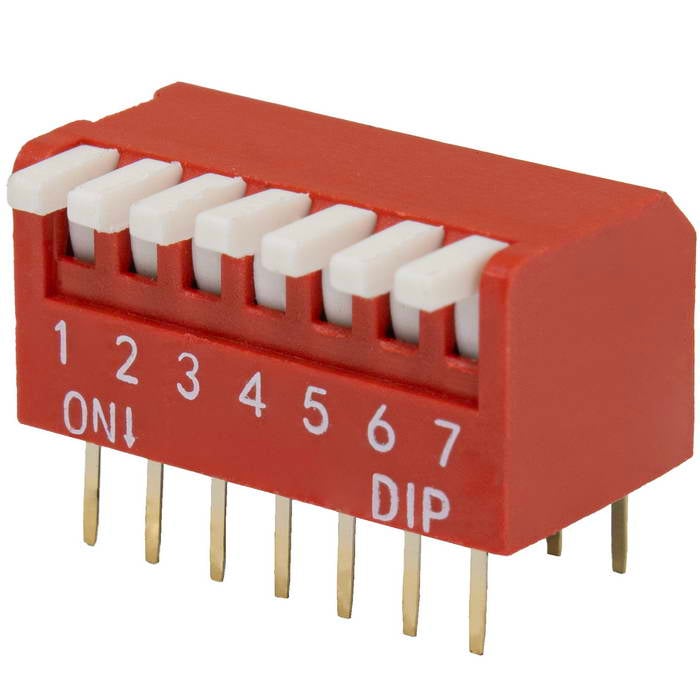

DIP переключатель RUICHI DP-07, серия SWD 3-7

MPN: DP-07 (SWD3-7)
Бренд: Ruichi
Артикул RU: 55353
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 912 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 24 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet: 1

912 шт в наличии29,80 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet DP-07 (SWD3-7)

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

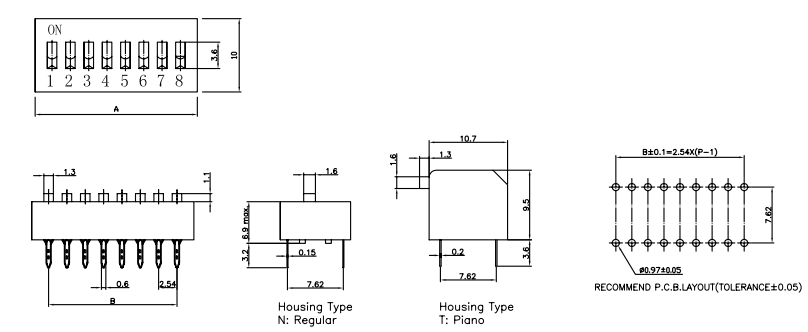

Схема DP-07 (SWD3-7)

Габаритный чертёж и расположение контактов

Скачать

Характеристики

13 параметров из источника

Вес брутто: 3.69
Транспортная упаковка: размер/кол-во: 62*27.5*28/1003
Тип переключателя: DIP - переключатель серии DP (SWD3)
Кол-во коммутируемых цепей: 7 (ON-OFF)
Количество циклов коммутации (электро), не менее: 2000
Номинальный ток, мА: 25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее: 100 (500 В, 1 мин.)
Контактное сопротивление, мОм, не более: 50
Шаг контактов, мм: 2.54
Диапазон рабочих температур, °C: -20 ...+70
Номинальное напряжение, В: 24 (50 без режима переключений)
Глубина, мм: 10,5 (корпус)
Высота, мм: 9,4

Описание

DIP–переключатель (или переключатель в корпусе ДИП) — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202524 шт38912 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарDP-07 (SWD3-7)RUICHIАрт. RU 55353 29,80 ₽912 шт по каталогу	Параметрический вариантRUICHIDP-08 (SWD3-8)Арт. RU 55354 32,83 ₽380 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIDP-09 (SWD3-9)Арт. RU 119239 33,12 ₽532 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIDP-05 (SWD3-5)Арт. RU 55351 21,59 ₽891 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIDP-06 (SWD3-6)Арт. RU 55352 19,31 ₽4 шт по каталогу Совпадает 5 из 5 сравнимых параметров
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Номинальный ток, мА	25 (100 без режима переключений)	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает	25 (100 без режима переключений)Совпадает
Номинальное напряжение, В	24 (50 без режима переключений)	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает	24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее	100 (500 В, 1 мин.)	100 (500 В, 1 мин.)Совпадает	100 (500 В, 1 мин.)Совпадает	100 (500 В, 1 мин.)Совпадает	100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C	-20 ...+70	-20 ...+70Совпадает	-20...+70Совпадает	-20 ...+70Совпадает	-20 ...+70Совпадает

Параметрический вариантRUICHIDP-08 (SWD3-8)Арт. RU 55354
32,83 ₽380 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C
Текущий-20 ...+70Аналог-20 ...+70Совпадает
Открыть товар
Параметрический вариантRUICHIDP-09 (SWD3-9)Арт. RU 119239
33,12 ₽532 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C
Текущий-20 ...+70Аналог-20...+70Совпадает
Открыть товар
Параметрический вариантRUICHIDP-05 (SWD3-5)Арт. RU 55351
21,59 ₽891 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C
Текущий-20 ...+70Аналог-20 ...+70Совпадает
Открыть товар
Параметрический вариантRUICHIDP-06 (SWD3-6)Арт. RU 55352
19,31 ₽4 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Номинальный ток, мА
Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
Номинальное напряжение, В
Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C
Текущий-20 ...+70Аналог-20 ...+70Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
