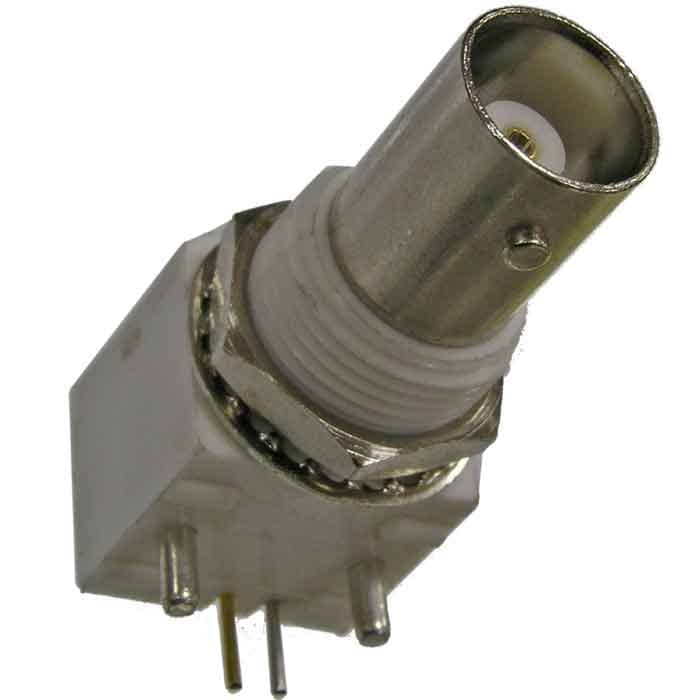

Разъём высокочастотный RUICHI BNC-JR
гнездо на плату
- MPN
- BNC-JR
- Бренд
- Ruichi
- Артикул RU
- 64464
Основные параметры
- Описание
- ВЧ разъем BNC, пластиковый корпус
- Диапазон рабочих частот, ГГц
- до 3
- Волновое сопротивление, Ом
- 50
- Материал контакта
- латунь
- Материал изолятора
- корпус - PCB; изолятор - ПТФЭ
- Количество соединений/ разъединений, циклов, не менее
- 500
11 900 шт в наличии31,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 3
- Волновое сопротивление, Ом
- 50
Монтаж и корпус
- Материал контакта
- латунь
- Материал изолятора
- корпус - PCB; изолятор - ПТФЭ
- Размер установочного отверстия, мм
- Ф13 (с полкой -11,5)
- Способ монтажа
- на плату, пайка
- Материал корпуса
- пластик
- Глубина, мм
- 34,2
- Ширина, мм
- 14,4
- Высота, мм
- 11,5 (корпус) мм
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 8.75
- Транспортная упаковка: размер/кол-во
- 27*22*33/1000
Другие параметры
- Описание
- ВЧ разъем BNC, пластиковый корпус
- Количество соединений/ разъединений, циклов, не менее
- 500
- Резьба
- 1/2-28 UNEF-2A
- Тип разъёма
- Розетка BNC-J угловая

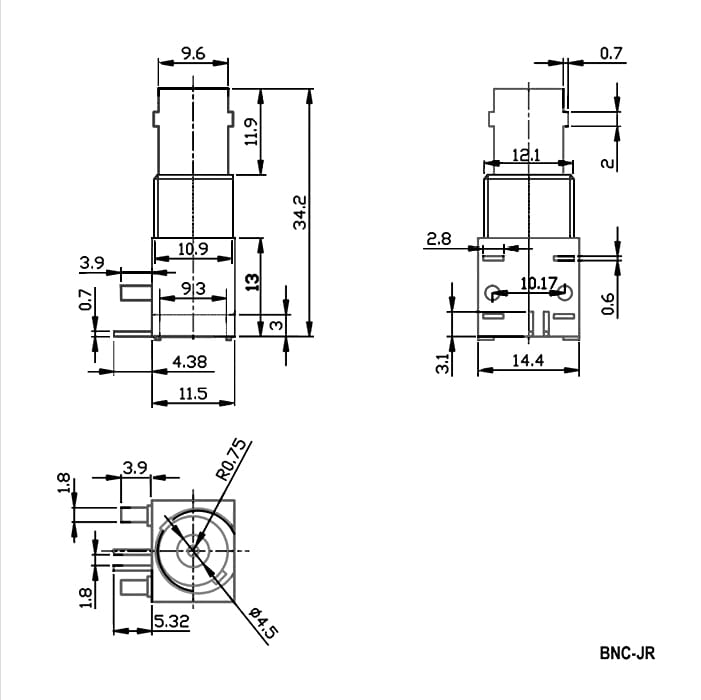

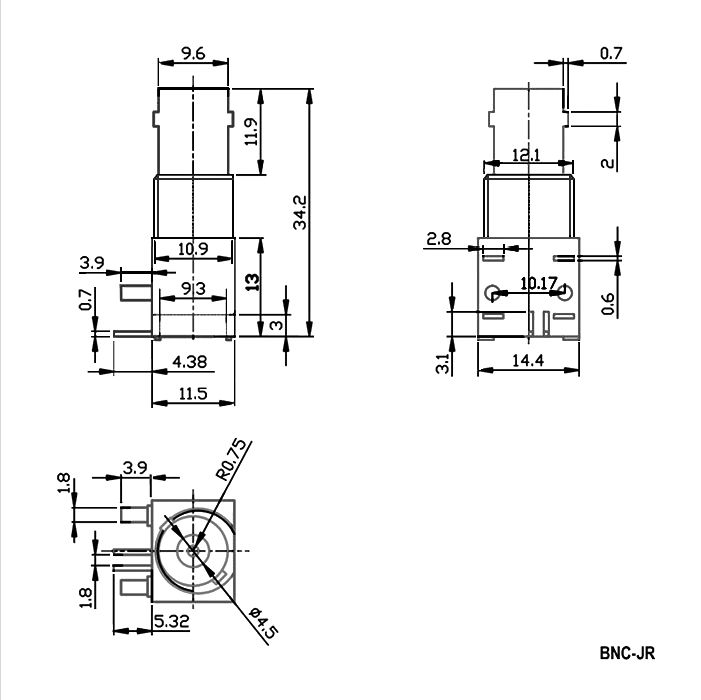

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 11 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт23811 900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBNC-JRRUICHIАрт. RU 64464 31,93 ₽11 900 шт по каталогу |  33,51 ₽1 050 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  90,00 ₽720 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  51,08 ₽600 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  108,49 ₽37 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Розетка BNC-J угловая | Розетка BNC-J прямаяОтличается | Розетка двойная - (jack) 2хBNC/ FОтличается | Розетка (jack) BNCОтличается | SMB-J (розетка)/ BNC-P (вилка)Отличается |
| Способ монтажа | на плату, пайка | на плату, пайкаСовпадает | пайкаОтличается | обжим на кабельОтличается | —Нет данных |
| Материал корпуса | пластик | —Нет данных | пластикСовпадает | —Нет данных | —Нет данных |
| Диапазон рабочих частот, ГГц | до 3 | до 3Совпадает | до 3Совпадает | до 3Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 33,51 ₽1 050 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРозетка BNC-J угловаяАналогРозетка BNC-J прямаяОтличается
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 90,00 ₽720 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРозетка BNC-J угловаяАналогРозетка двойная - (jack) 2хBNC/ FОтличается
- Способ монтажа
- Текущийна плату, пайкаАналогпайкаОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 51,08 ₽600 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРозетка BNC-J угловаяАналогРозетка (jack) BNCОтличается
- Способ монтажа
- Текущийна плату, пайкаАналогобжим на кабельОтличается
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 108,49 ₽37 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРозетка BNC-J угловаяАналогSMB-J (розетка)/ BNC-P (вилка)Отличается
- Способ монтажа
- Текущийна плату, пайкаАналог—Нет данных
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
