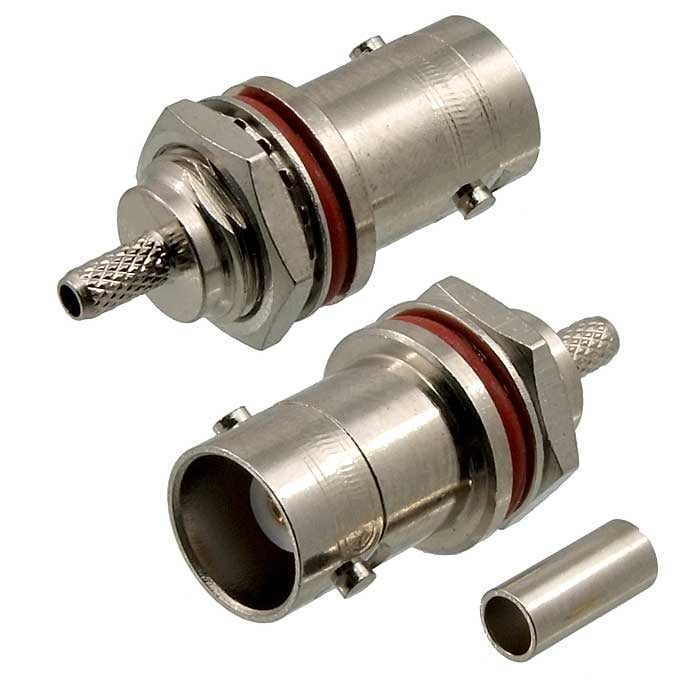

BNC-C174J LMR-100

MPN
BNC-C174J LMR-100
Бренд
Ruichi
Артикул RU
95598

Основные параметры

Тип кабеля
RG-174; RG-188; RG-316, LMR-100 и др .
Диапазон рабочих частот, ГГц
до 3
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
1,5
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)
Диаметр корпуса, мм
14,5
Все характеристики
Документация
600 шт в наличии51,08 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 3
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
1,5
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)

Монтаж и корпус

Диаметр корпуса, мм
14,5
Способ монтажа
обжим на кабель

Условия эксплуатации

Диапазон рабочих температур, °C
-55 ...+155

Упаковка и вес

Вес брутто
6.24
Транспортная упаковка: размер/кол-во
29*28*23.5/500

Другие параметры

Тип кабеля
RG-174; RG-188; RG-316, LMR-100 и др .
Тип разъёма
Розетка (jack) BNC

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BNC-C174J LMR-100

Технические параметры, размеры и рекомендации производителя

Скачать

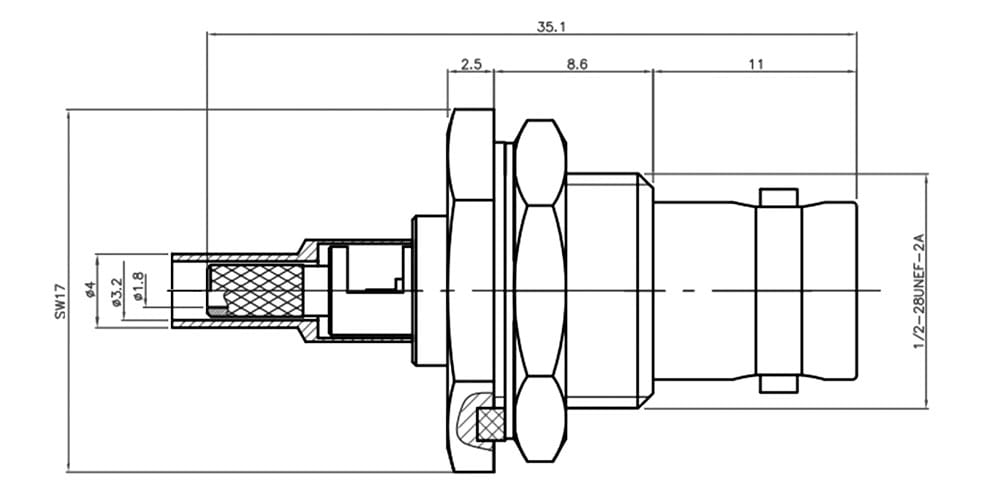

Миниатюра: Схема BNC-C174J LMR-100 1
IMAGE · Схема

Схема BNC-C174J LMR-100 1

Габаритный чертёж и расположение контактов

Скачать

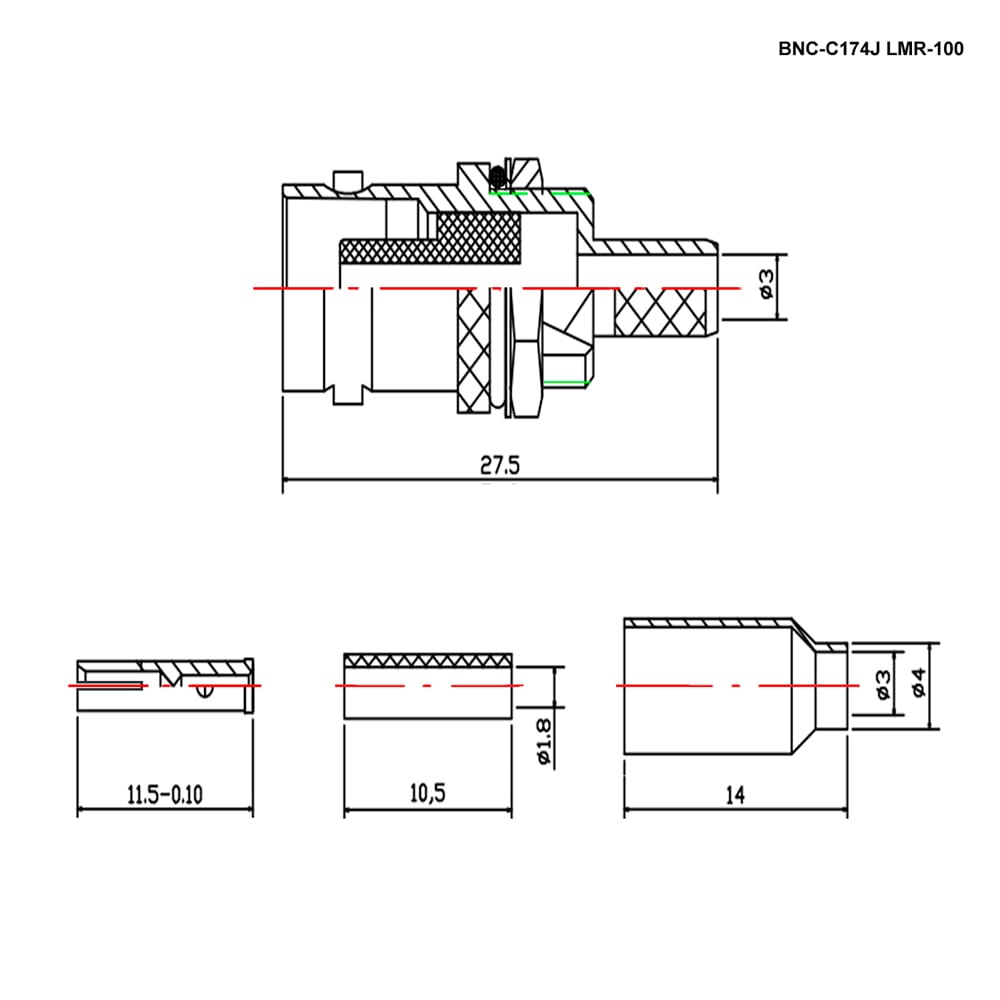

Миниатюра: Схема BNC-C174J LMR-100 2
IMAGE · Схема

Схема BNC-C174J LMR-100 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 23.07.2026
Источник / остаток
Каталог RU Electronics · 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт12600 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBNC-C174J LMR-100RUICHIАрт. RU 95598
51,08 ₽600 шт по каталогу
Параметрический вариантRUICHIBNC-JАрт. RU 70138
33,51 ₽450 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIBNC-JRАрт. RU 64464
31,93 ₽11 450 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIBNC-2RJАрт. RU 91403
90,00 ₽690 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIBNC-C174PАрт. RU 64935
27,68 ₽250 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Тип разъёмаРозетка (jack) BNCРозетка BNC-J прямаяОтличаетсяРозетка BNC-J угловаяОтличаетсяРозетка двойная - (jack) 2хBNC/ FОтличаетсяВилка (plug) BNCОтличается
Диаметр корпуса, мм14,5—Нет данных—Нет данных—Нет данных14,5Совпадает
Способ монтажаобжим на кабельна плату, пайкаОтличаетсяна плату, пайкаОтличаетсяпайкаОтличается—Нет данных
Диапазон рабочих частот, ГГцдо 3до 3Совпадаетдо 3Совпадаетдо 3Совпадаетдо 4Отличается
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает—Нет данных
  • Параметрический вариантRUICHIBNC-JАрт. RU 70138
    33,51 ₽450 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРозетка (jack) BNCАналогРозетка BNC-J прямаяОтличается
    Диаметр корпуса, мм
    Текущий14,5Аналог—Нет данных
    Способ монтажа
    Текущийобжим на кабельАналогна плату, пайкаОтличается
    Диапазон рабочих частот, ГГц
    Текущийдо 3Аналогдо 3Совпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBNC-JRАрт. RU 64464
    31,93 ₽11 450 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРозетка (jack) BNCАналогРозетка BNC-J угловаяОтличается
    Диаметр корпуса, мм
    Текущий14,5Аналог—Нет данных
    Способ монтажа
    Текущийобжим на кабельАналогна плату, пайкаОтличается
    Диапазон рабочих частот, ГГц
    Текущийдо 3Аналогдо 3Совпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBNC-2RJАрт. RU 91403
    90,00 ₽690 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРозетка (jack) BNCАналогРозетка двойная - (jack) 2хBNC/ FОтличается
    Диаметр корпуса, мм
    Текущий14,5Аналог—Нет данных
    Способ монтажа
    Текущийобжим на кабельАналогпайкаОтличается
    Диапазон рабочих частот, ГГц
    Текущийдо 3Аналогдо 3Совпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBNC-C174PАрт. RU 64935
    27,68 ₽250 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Тип разъёма
    ТекущийРозетка (jack) BNCАналогВилка (plug) BNCОтличается
    Диаметр корпуса, мм
    Текущий14,5Аналог14,5Совпадает
    Способ монтажа
    Текущийобжим на кабельАналог—Нет данных
    Диапазон рабочих частот, ГГц
    Текущийдо 3Аналогдо 4Отличается
    Волновое сопротивление, Ом
    Текущий50Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
