Datasheet BH-40R (IDC-40MR)
Технические параметры, размеры и рекомендации производителя
IDC
Товар подлежит обязательной маркировке

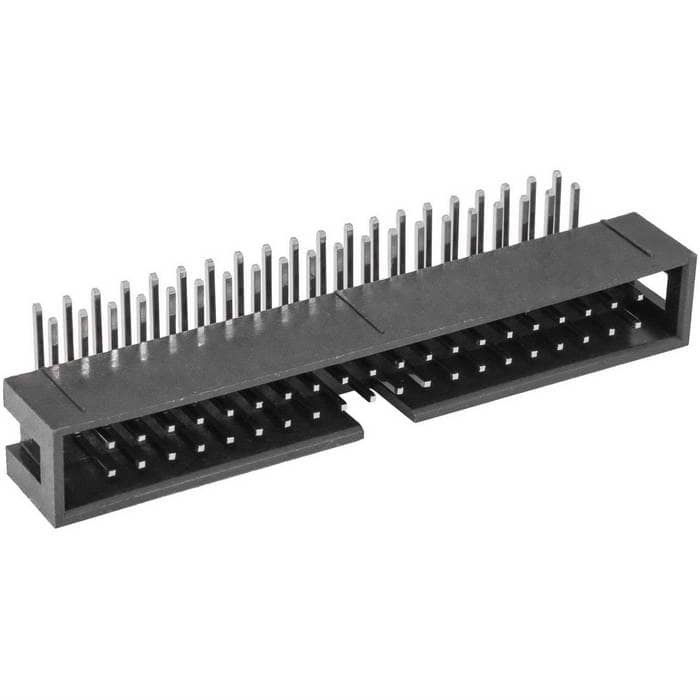

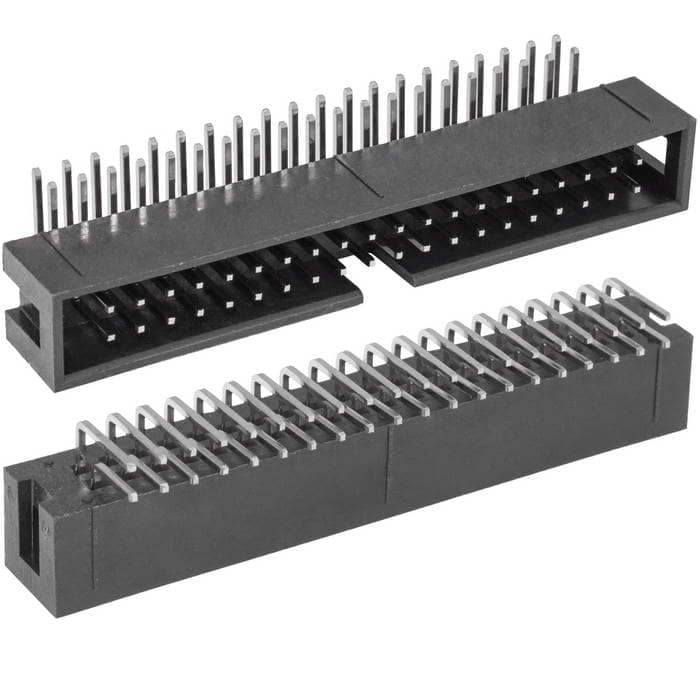

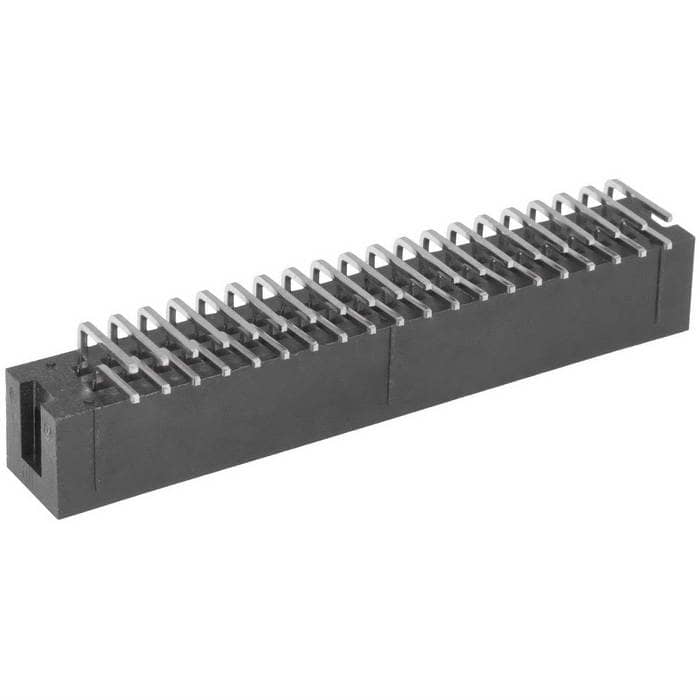

Разъём IDC RUICHI BH-40R (IDC-40MR), 40 контактов
Разъём IDC RUICHI BH-40R (IDC-40MR), 40 контактов
Товар подлежит обязательной маркировке- MPN
- BH-40R (IDC-40MR)
- Бренд
- Ruichi
- Артикул RU
- 55023
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 640 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 80 шт · только целая упаковка
- Фасовка
- 40 / 80 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
640 шт в наличии13,65 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

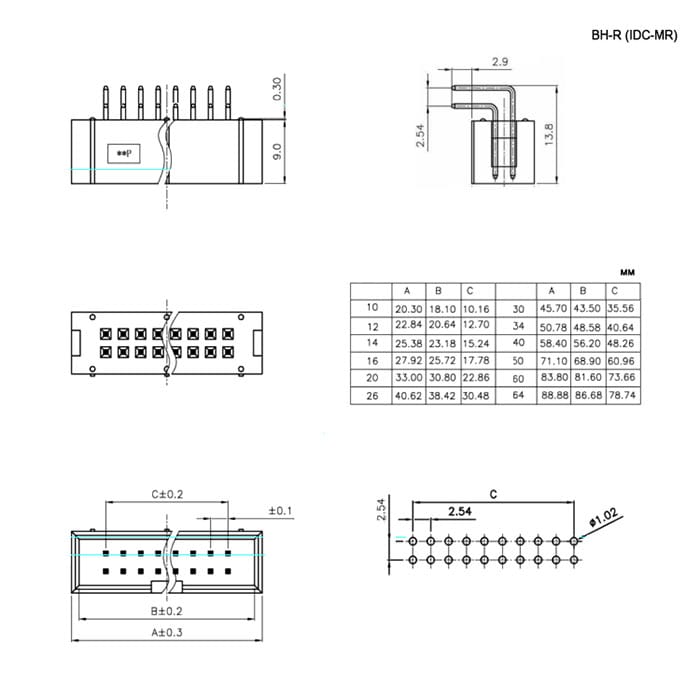

Документация и схема
Характеристики
- Вес брутто
- 6.03
- Транспортная упаковка: размер/кол-во
- 55*31*41.5/2000
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- монтаж на плату - пайка
- Диапазон рабочих температур, °C
- 0 ...+85
- Тип разъёма
- М - вилка, тип R
- Количество контактов
- 40 (20 x 2)
- Материал корпуса
- термопластик (UL 94 V-0)
- Глубина, мм
- 13,8
- Ширина, мм
- 58,40
- Высота, мм
- 9,1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202340 шт280 шт
202380 шт7560 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBH-40R (IDC-40MR)RUICHIАрт. RU 55023 13,65 ₽640 шт по каталогу |  7,83 ₽3 060 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,08 ₽700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,48 ₽2 040 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,33 ₽20 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | М - вилка, тип R | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает |
| Количество контактов | 40 (20 x 2) | 16 (2 x 8)Отличается | 8 (4 x 2)Отличается | 26 (13 x 2)Отличается | 6 (3 x 2)Отличается |
| Материал корпуса | термопластик (UL 94 V-0) | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 7,83 ₽3 060 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог16 (2 x 8)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 7,08 ₽700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог8 (4 x 2)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 7,48 ₽2 040 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог26 (13 x 2)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 6,33 ₽20 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий40 (20 x 2)Аналог6 (3 x 2)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
