Datasheet BH-16R (IDC-16MR)
Технические параметры, размеры и рекомендации производителя

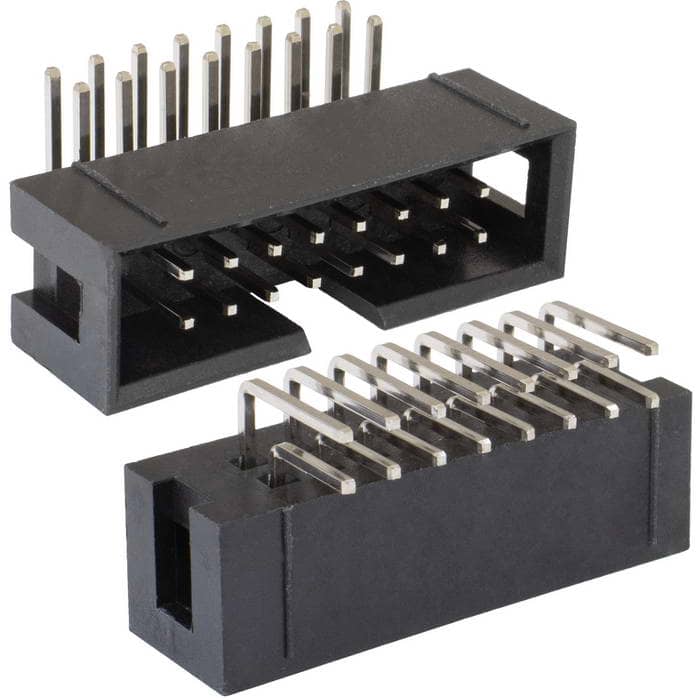

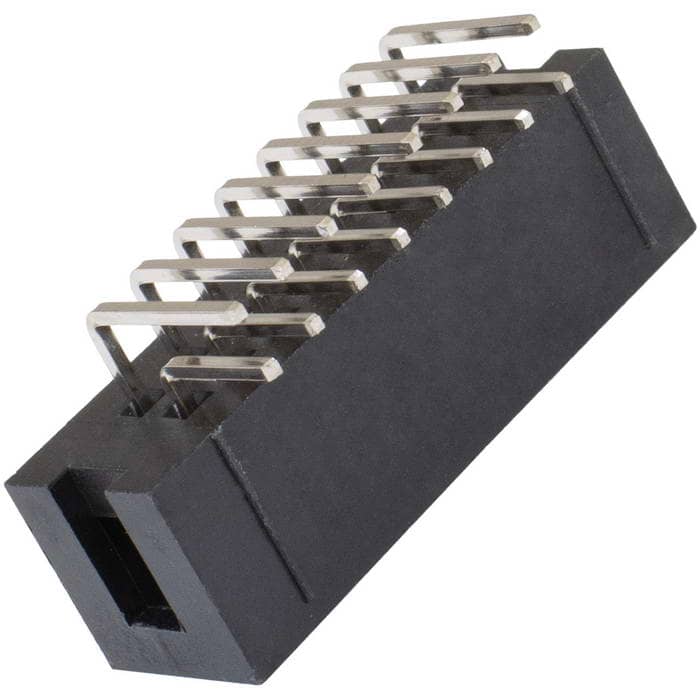

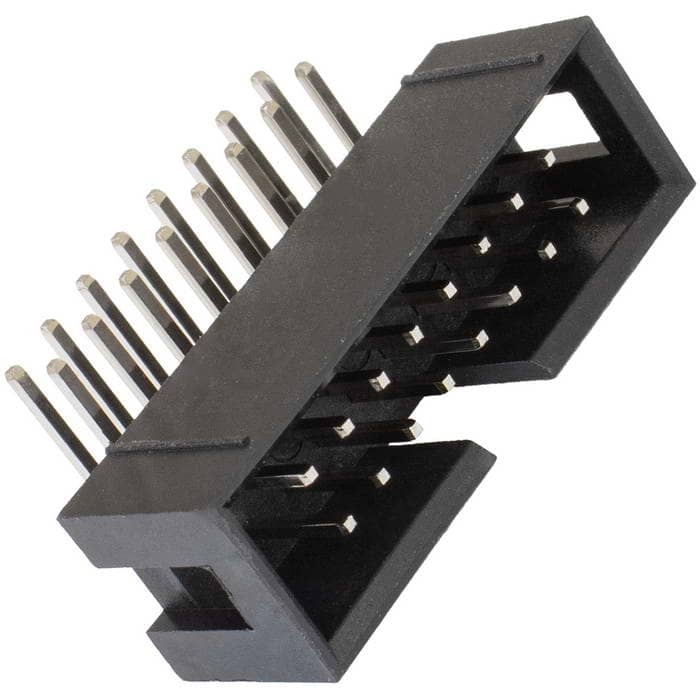

Разъём IDC RUICHI BH-16R (IDC-16MR)
16 контактов
Товар подлежит обязательной маркировке- MPN
- BH-16R (IDC-16MR)
- Бренд
- Ruichi
- Артикул RU
- 55018
Основные параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54 х 2,54
- Способ монтажа
- монтаж на плату - пайка
- Диапазон рабочих температур, °C
- 0 ...+85
2 160 шт в наличии7,83 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
Монтаж и корпус
- Шаг контактов, мм
- 2,54 х 2,54
- Способ монтажа
- монтаж на плату - пайка
- Количество контактов
- 16 (2 x 8)
- Материал корпуса
- термопластик (UL 94 V-0)
- Глубина, мм
- 13,8
- Ширина, мм
- 27,92
- Высота, мм
- 9,1
Условия эксплуатации
- Диапазон рабочих температур, °C
- 0 ...+85
Упаковка и вес
- Вес брутто
- 2.77
- Транспортная упаковка: размер/кол-во
- 48*32*27/5040
Другие параметры
- Тип разъёма
- М - вилка, тип R

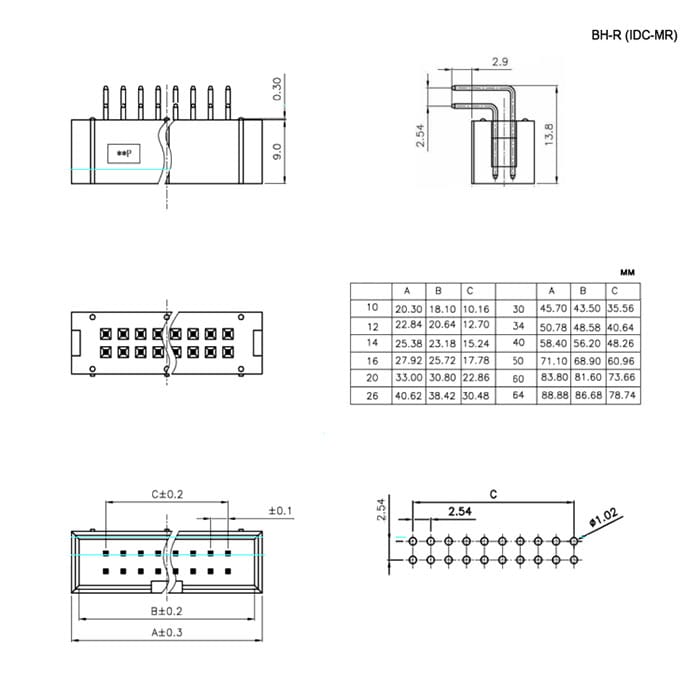

Документация и схема
Условия поставки
Обновлено 25.08.2026- Источник / остаток
- Каталог RU Electronics · 2 160 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 180 шт · только целая упаковка
- Фасовка
- 180 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025180 шт122 160 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBH-16R (IDC-16MR)RUICHIАрт. RU 55018 7,83 ₽2 160 шт по каталогу |  5,45 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,48 ₽2 040 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,08 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,47 ₽3 520 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | М - вилка, тип R | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает |
| Количество контактов | 16 (2 x 8) | 14 (2 x 7)Отличается | 26 (13 x 2)Отличается | 8 (4 x 2)Отличается | 20 (2 x 10)Отличается |
| Материал корпуса | термопластик (UL 94 V-0) | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает | термопластик (UL 94 V-0)Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 5,45 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий16 (2 x 8)Аналог14 (2 x 7)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 7,48 ₽2 040 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий16 (2 x 8)Аналог26 (13 x 2)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 7,08 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий16 (2 x 8)Аналог8 (4 x 2)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 6,47 ₽3 520 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий16 (2 x 8)Аналог20 (2 x 10)Отличается
- Материал корпуса
- Текущийтермопластик (UL 94 V-0)Аналогтермопластик (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
