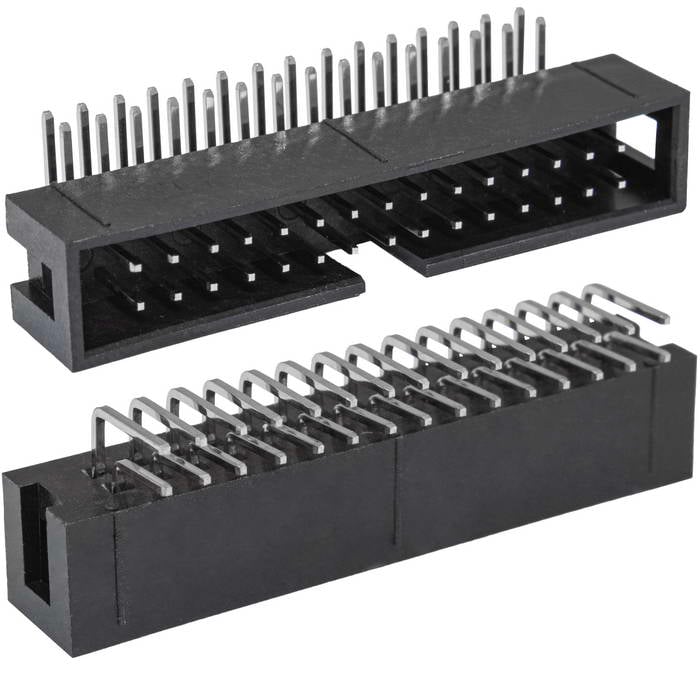

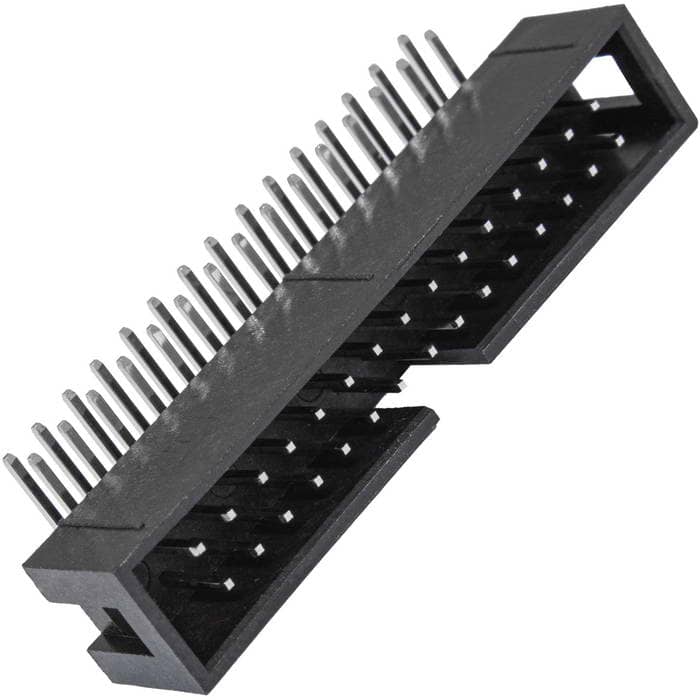

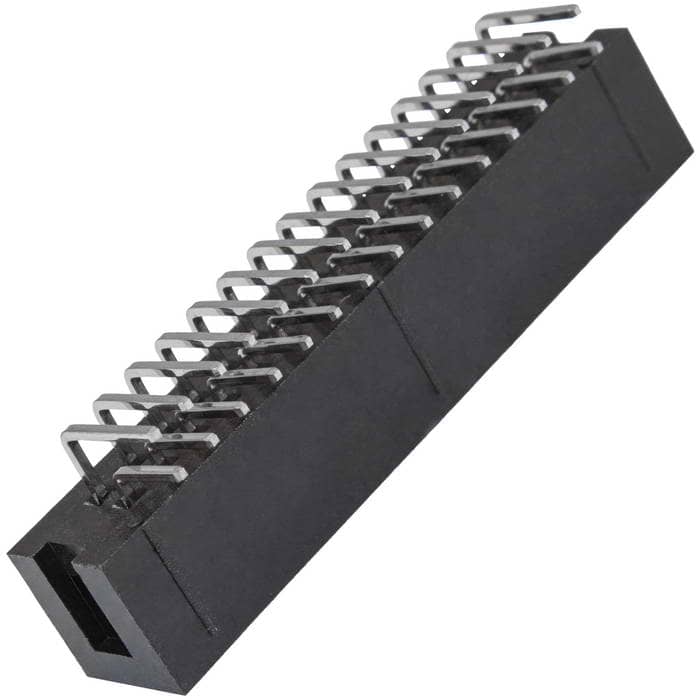

Разъём IDC RUICHI BH-30R (IDC-30MR)

30 контактов

Товар подлежит обязательной маркировке
MPN
BH-30R (IDC-30MR)
Бренд
Ruichi
Артикул RU
55021

Основные параметры

Номинальный ток, А
3
Материал контакта
латунь c покрытием
Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Шаг контактов, мм
2,54
Все характеристики
Документация
1 400 шт в наличии9,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.)
Номинальный ток, А
3

Монтаж и корпус

Материал контакта
латунь c покрытием
Шаг контактов, мм
2,54
Способ монтажа
монтаж на плату - пайка
Количество контактов
30 (15 x 2)
Материал корпуса
PBT (UL94V-0)
Глубина, мм
8,8 (корпус); 13,2 (полная)
Ширина, мм
45,7
Высота, мм
8,7 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+105

Упаковка и вес

Вес брутто
4.55
Транспортная упаковка: размер/кол-во
55*31*41.5/2000

Другие параметры

Тип разъёма
разъем (вилка M) серии BH угловой (R)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BH-30R (IDC-30MR)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема BH-30R (IDC-30MR)
IMAGE · Схема

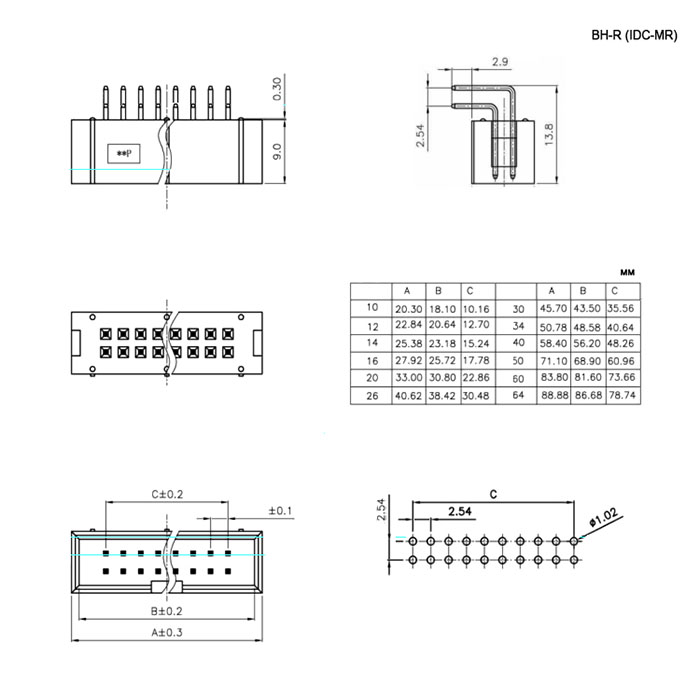

Схема BH-30R (IDC-30MR)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.08.2026
Источник / остаток
Каталог RU Electronics · 1 400 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт141 400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBH-30R (IDC-30MR)RUICHIАрт. RU 55021
9,00 ₽1 400 шт по каталогу
Параметрический вариантRUICHIBH-30 (IDC-30MS)Арт. RU 55010
9,33 ₽400 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIBH2-08(IDC2-08MS)pitch 2.00 mmАрт. RU 109639
8,56 ₽4 700 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIBH2-14(IDC2-14MS)pitch 2.00 mmАрт. RU 55028
8,16 ₽3 080 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIBH2-16(IDC2-16MS)pitch 2.00 mmАрт. RU 55029
8,08 ₽180 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Способ монтажамонтаж на плату - пайкамонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадает
Тип разъёмаразъем (вилка M) серии BH угловой (R)М - вилкаОтличаетсяIDC-разъем серии BH2, (М) - вилка прямаяОтличаетсяIDC-разъем серии BH2, (М) - вилка прямаяОтличаетсяIDC-разъем серии BH2, (М) - вилка прямаяОтличается
Количество контактов30 (15 x 2)30 (15 x 2)Совпадает8 (4 x 2)Отличается14 (7 x 2)Отличается16 (8 x 2)Отличается
Материал корпусаPBT (UL94V-0)термопластик (UL 94 V-0)ОтличаетсяPBT армированный (UL 94 V-0)ОтличаетсяPBT армированный (UL 94 V-0)ОтличаетсяPBT армированный (UL 94 V-0)Отличается
Контактное сопротивление, мОм, не более2020Совпадает20Совпадает20Совпадает20Совпадает
  • Параметрический вариантRUICHIBH-30 (IDC-30MS)Арт. RU 55010
    9,33 ₽400 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    Текущийразъем (вилка M) серии BH угловой (R)АналогМ - вилкаОтличается
    Количество контактов
    Текущий30 (15 x 2)Аналог30 (15 x 2)Совпадает
    Материал корпуса
    ТекущийPBT (UL94V-0)Аналогтермопластик (UL 94 V-0)Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBH2-08(IDC2-08MS)pitch 2.00 mmАрт. RU 109639
    8,56 ₽4 700 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    Текущийразъем (вилка M) серии BH угловой (R)АналогIDC-разъем серии BH2, (М) - вилка прямаяОтличается
    Количество контактов
    Текущий30 (15 x 2)Аналог8 (4 x 2)Отличается
    Материал корпуса
    ТекущийPBT (UL94V-0)АналогPBT армированный (UL 94 V-0)Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBH2-14(IDC2-14MS)pitch 2.00 mmАрт. RU 55028
    8,16 ₽3 080 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    Текущийразъем (вилка M) серии BH угловой (R)АналогIDC-разъем серии BH2, (М) - вилка прямаяОтличается
    Количество контактов
    Текущий30 (15 x 2)Аналог14 (7 x 2)Отличается
    Материал корпуса
    ТекущийPBT (UL94V-0)АналогPBT армированный (UL 94 V-0)Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIBH2-16(IDC2-16MS)pitch 2.00 mmАрт. RU 55029
    8,08 ₽180 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    Текущийразъем (вилка M) серии BH угловой (R)АналогIDC-разъем серии BH2, (М) - вилка прямаяОтличается
    Количество контактов
    Текущий30 (15 x 2)Аналог16 (8 x 2)Отличается
    Материал корпуса
    ТекущийPBT (UL94V-0)АналогPBT армированный (UL 94 V-0)Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
