Datasheet BH2-08(IDC2-08MS)pitch 2.00 mm
Технические параметры, размеры и рекомендации производителя

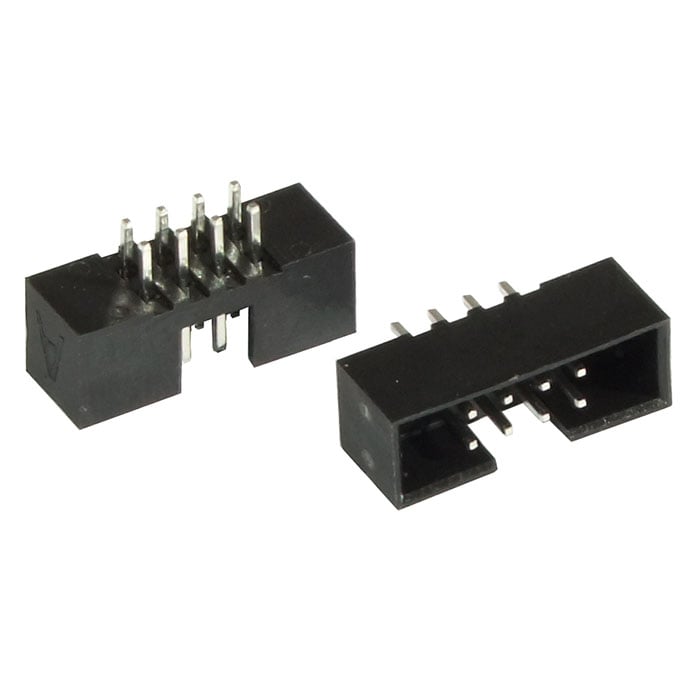

Разъём IDC RUICHI BH2-08(IDC2-08MS)наклон 2.00 мм
8 контактов
Товар подлежит обязательной маркировке- MPN
- BH2-08(IDC2-08MS)pitch 2.00 mm
- Бренд
- Ruichi
- Артикул RU
- 109639
Основные параметры
- Номинальный ток, А
- 3
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,0
- Способ монтажа
- монтаж на плату - пайка
4 950 шт в наличии8,56 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Номинальный ток, А
- 3
Монтаж и корпус
- Шаг контактов, мм
- 2,0
- Способ монтажа
- монтаж на плату - пайка
- Количество контактов
- 8 (4 x 2)
- Материал корпуса
- PBT армированный (UL 94 V-0)
- Глубина, мм
- 5,6
- Ширина, мм
- 15,3
- Высота, мм
- 5,6 (корпус) + 2,8
Условия эксплуатации
- Диапазон рабочих температур, °C
- 0...+85
Упаковка и вес
- Вес брутто
- 0.60
- Транспортная упаковка: размер/кол-во
- 55*31*41.5/5120
Другие параметры
- Тип разъёма
- IDC-разъем серии BH2, (М) - вилка прямая
Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 4 950 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 50 / 100 / 300 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт150 шт
2024100 шт4400 шт
2024300 шт154 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBH2-08(IDC2-08MS)pitch 2.00 mmRUICHIАрт. RU 109639 8,56 ₽4 950 шт по каталогу |  8,16 ₽3 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  7,93 ₽2 860 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,08 ₽360 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  13,85 ₽3 382 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | IDC-разъем серии BH2, (М) - вилка прямая | IDC-разъем серии BH2, (М) - вилка прямаяСовпадает | IDC-разъем серии BH2, (М) - вилка прямаяСовпадает | IDC-разъем серии BH2, (М) - вилка прямаяСовпадает | IDC-разъем серии BH2, (М) - вилка прямаяСовпадает |
| Количество контактов | 8 (4 x 2) | 14 (7 x 2)Отличается | 10 (5 x 2)Отличается | 16 (8 x 2)Отличается | 26 (13 x 2)Отличается |
| Материал корпуса | PBT армированный (UL 94 V-0) | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает |
| Контактное сопротивление, мОм, не более | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
- 8,16 ₽3 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии BH2, (М) - вилка прямаяАналогIDC-разъем серии BH2, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий8 (4 x 2)Аналог14 (7 x 2)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 7,93 ₽2 860 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии BH2, (М) - вилка прямаяАналогIDC-разъем серии BH2, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий8 (4 x 2)Аналог10 (5 x 2)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 8,08 ₽360 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии BH2, (М) - вилка прямаяАналогIDC-разъем серии BH2, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий8 (4 x 2)Аналог16 (8 x 2)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
- 13,85 ₽3 382 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийIDC-разъем серии BH2, (М) - вилка прямаяАналогIDC-разъем серии BH2, (М) - вилка прямаяСовпадает
- Количество контактов
- Текущий8 (4 x 2)Аналог26 (13 x 2)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий20Аналог20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
