Datasheet BH-14R (IDC-14MR)
Технические параметры, размеры и рекомендации производителя
Разъём IDC RUICHI BH-14R (IDC-14MR)
14 контактов
Товар подлежит обязательной маркировке- MPN
- BH-14R (IDC-14MR)
- Бренд
- Ruichi
- Артикул RU
- 55017
Основные параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54 х 2,54
- Способ монтажа
- монтаж на плату - пайка
- Диапазон рабочих температур, °C
- 0 ...+85
300 шт в наличии5,45 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 20
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)

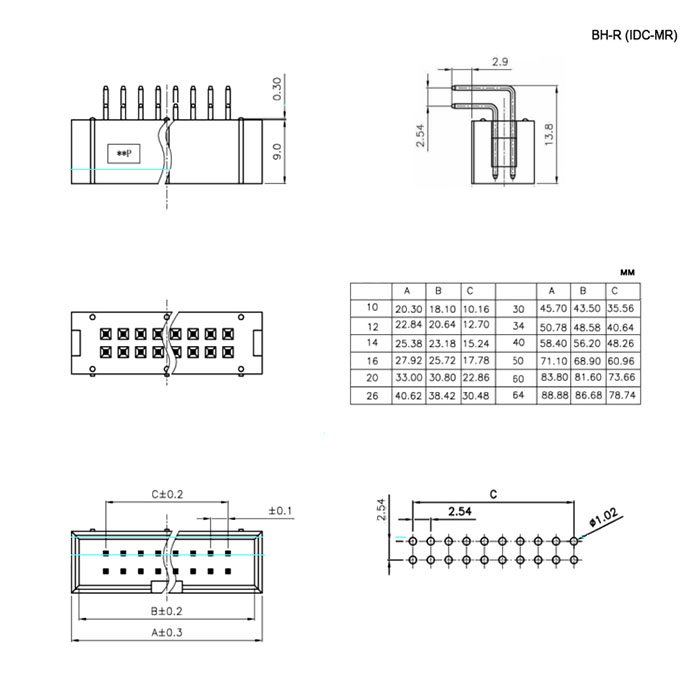

Монтаж и корпус
- Шаг контактов, мм
- 2,54 х 2,54
- Способ монтажа
- монтаж на плату - пайка
- Количество контактов
- 14 (2 x 7)
- Материал корпуса
- термопластик (UL 94 V-0)
- Глубина, мм
- 13,8
- Ширина, мм
- 25,38
- Высота, мм
- 9,1
Условия эксплуатации
- Диапазон рабочих температур, °C
- 0 ...+85
Упаковка и вес
- Вес брутто
- 2.34
- Транспортная упаковка: размер/кол-во
- 55*31*41.5/5000
Другие параметры
- Тип разъёма
- М - вилка, тип R
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2016
- Документация
- Datasheet: 1
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201650 шт6300 шт
