BAW56 CJ малосигнальный переключающий диод 70 В
0.2 А, SOT-23
- MPN
- BAW56
- Бренд
- CJ
- Артикул RU
- 118556
Основные параметры

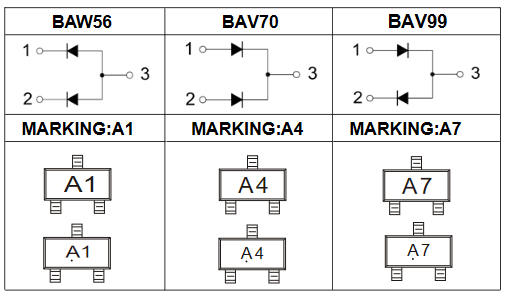

- Схема включения диодов
- 2 диода, общий анод
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2
28 500 шт в наличии0,51 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 1,5
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Вес брутто
- 0.03
Другие параметры
- Схема включения диодов
- 2 диода, общий анод
- Время обратного восстановления (trr), нс
- 6

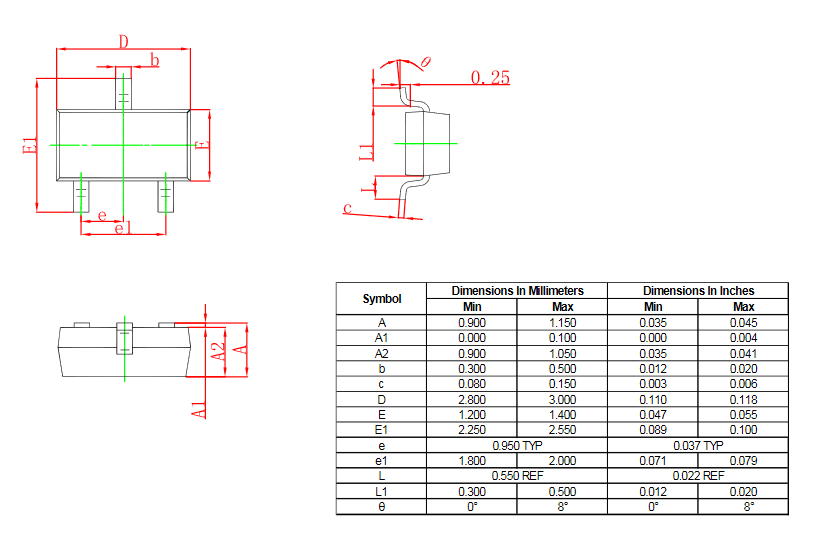

Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 28 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BAW56 малосигнальный переключающий диод для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода с общим анодом. Максимальное обратное напряжение 70 Вольт, максимальный прямой ток 0,2 Ампера, прямое падение напряжения 1,25 Вольт.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 500 шт11 500 шт
20233 000 шт927 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAW56CJАрт. RU 118556 0,51 ₽28 500 шт по каталогу |  0,52 ₽28 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,48 ₽30 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,81 ₽41 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 0,50 ₽500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий анод | 2 диода, общий катодОтличается | 2 диода, последовательноОтличается | 2 диода, общий анодСовпадает | 2 диода, общий катодОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-323Отличается | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,5 | 1,5Совпадает | 1,5Совпадает | 2Отличается | 4Отличается |
| Максимальное обратное напряжение (Vrrm), В | 70 | 70Совпадает | 70Совпадает | 75Отличается | 100Отличается |
- 0,52 ₽28 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий анодАналог2 диода, общий катодОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,48 ₽30 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий анодАналог2 диода, последовательноОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,81 ₽41 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий анодАналог2 диода, общий анодСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог2Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог75Отличается
- 0,50 ₽500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий анодАналог2 диода, общий катодОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог4Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог100Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
