Compel · 42736542,64 ₽за шт · цена с вашей наценкой
80 штна внешнем складе- MOQ
- 1 шт
- Заводская упаковка
- 3 000
- Обновлено
- 02.08.2026
от 12,64 ₽от 1 3722,13 ₽от 2 2871,86 ₽от 3 8311,64 ₽от 6 3461,49 ₽
Сумма предложения2,64 ₽
Переключающие высокочастотные
BAV70W AM высокочастотный переключающий диод (2 диода, общий катод), 75 В, 0.15 А, 4 нс, SOT-323
BAV70W AM высокочастотный переключающий диод (2 диода, общий катод), 75 В, 0.15 А, 4 нс, SOT-323
- MPN
- BAV70W
- Бренд
- AM
- Артикул RU
- 124642
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 28 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Внешний склад
Поставка со склада партнёра Compel
28 500 шт в наличии0,92 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

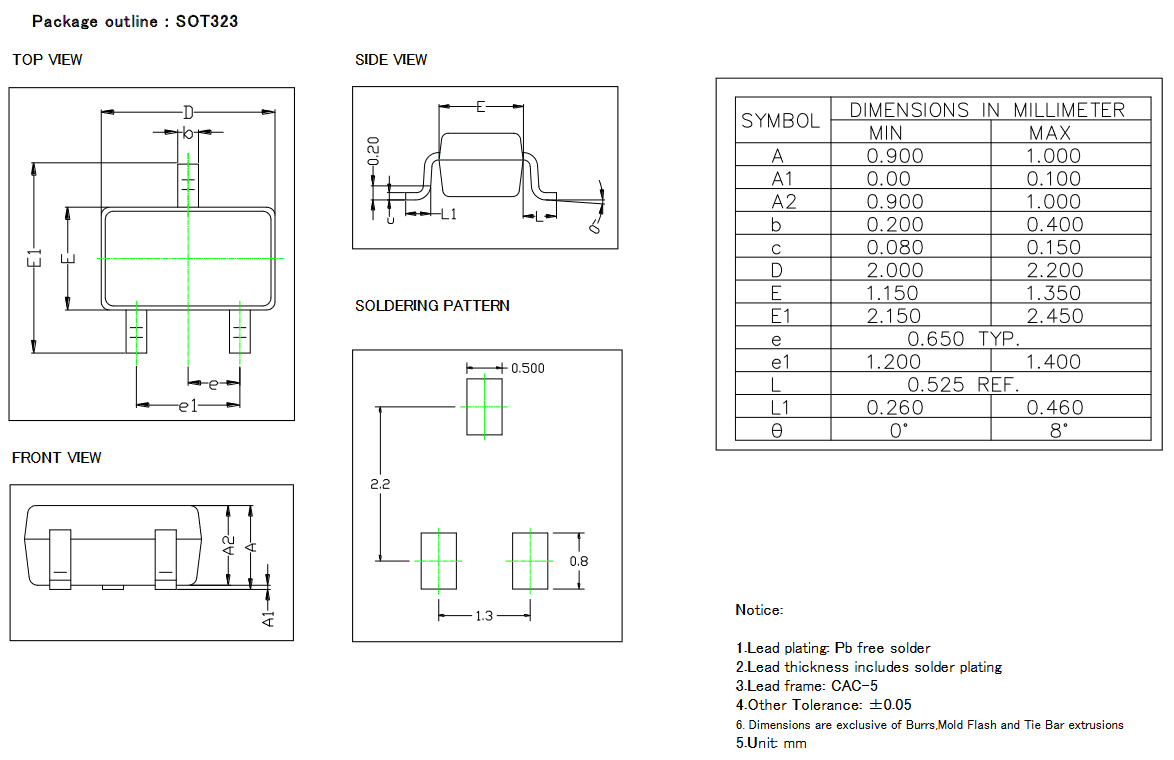

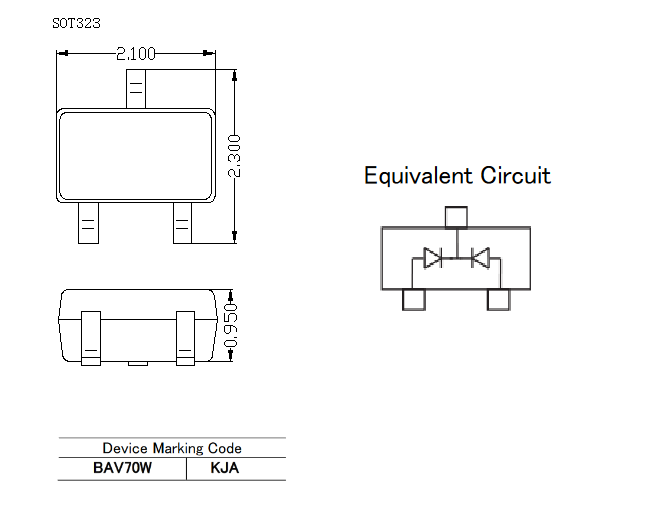

Документация и схема
Характеристики
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 75
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 2
- Время обратного восстановления (trr), нс
- 4
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 46*25*24/30000
- Вес брутто
- 0.05
- Корпус
- SOT-323
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -55...+150 °С
Описание
BAV70W малосигнальный переключающий диод для поверхностного монтажа в корпусе SOT-323. Максимальное обратное напряжение (Vrrm) 75 В, максимальный прямой ток (Ifav) 0.15 А, прямое падение напряжения (Vf) 1.25 В. Емкость 2 пФ. Время обратного восстановления 4 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт31 500 шт
20243 000 шт927 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV70WAMАрт. RU 124642 0,92 ₽28 500 шт по каталогу |  0,90 ₽155 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,96 ₽22 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,81 ₽58 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,52 ₽28 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, последовательноОтличается | 2 диода, общий катодСовпадает | 2 диода, последовательноОтличается | 2 диода, общий катодСовпадает |
| Корпус | SOT-323 | SOD-123Отличается | SOT-23Отличается | SOT-323Совпадает | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 1,5Отличается |
| Максимальное обратное напряжение (Vrrm), В | 75 | 75Совпадает | 50Отличается | 70Отличается | 70Отличается |
- 0,90 ₽155 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, последовательноОтличается
- Корпус
- ТекущийSOT-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог75Совпадает
- 0,96 ₽22 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийSOT-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог50Отличается
- 1,81 ₽58 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, последовательноОтличается
- Корпус
- ТекущийSOT-323АналогSOT-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог70Отличается
- 0,52 ₽28 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийSOT-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий2Аналог1,5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог70Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
