B772 CTK Биполярный транзистор PNP

-30 В, -3 А, SOT-89

MPN
B772
Бренд
HXY
Артикул RU
121988

Основные параметры

Описание
Транзистор биполярный PNP; -30 В; -3 А; hFE 160...320; SOT-89
Тип проводимости
PNP
Максимальное напряжение КЭ (Vceo), В
-30
Максимальное напряжение КБ (Vcbo), В
-40
Максимальное напряжение ЭБ (Vebo), В
-6
Максимальный постоянный ток коллектора (Ic), А
-3
Все характеристики
Документация
3 250 шт в наличии2,03 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
-30
Максимальное напряжение КБ (Vcbo), В
-40
Максимальное напряжение ЭБ (Vebo), В
-6
Максимальный постоянный ток коллектора (Ic), А
-3
Максимальная рассеиваемая мощность, Вт
0,5
Граничная частота ft, МГц
50

Монтаж и корпус

Корпус
SOT-89
Способ монтажа
поверхностный (SMT)

Упаковка и вес

Вес брутто
0.21
Упаковка
REEL, 1000 шт.

Другие параметры

Описание
Транзистор биполярный PNP; -30 В; -3 А; hFE 160...320; SOT-89
Тип проводимости
PNP
Коэффициент усиления hFE мин.
160
Коэффициент усиления hFE макс.
320

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet B772

Технические параметры, размеры и рекомендации производителя

Скачать

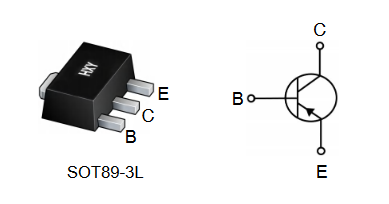

Миниатюра: Схема B772
IMAGE · Схема

Схема B772

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 3 250 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

B772 Биполярный транзистор для поверхностного монтажа в корпусе SOT-89. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -30 В, максимальный ток коллектора Ic max -3 А. Коэффициент усиления hFE 160 ... 320 Комплементарная пара: D882

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт1250 шт
20231 000 шт33 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарB772HXYАрт. RU 121988
2,03 ₽3 250 шт по каталогу
Параметрический вариантHXYD882Арт. RU 121989
2,03 ₽5 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKBCX53Арт. RU 119382
2,10 ₽17 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKBCX53-10Арт. RU 120774
1,96 ₽14 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантYONGYUTAI2SB1132Арт. RU 85488
3,31 ₽5 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиPNPNPNОтличаетсяPNPСовпадаетPNPСовпадаетPNPСовпадает
КорпусSOT-89SOT-89СовпадаетSOT-89СовпадаетSOT-89СовпадаетSOT-89Совпадает
Способ монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Коэффициент усиления hFE мин.160160Совпадает63Отличается63Отличается82Отличается
Максимальный постоянный ток коллектора (Ic), А-33Отличается-1Отличается-1Отличается-1Отличается
  • Параметрический вариантHXYD882Арт. RU 121989
    2,03 ₽5 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогNPNОтличается
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий160Аналог160Совпадает
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-3Аналог3Отличается
    Открыть товар
  • Параметрический вариантCTKBCX53Арт. RU 119382
    2,10 ₽17 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий160Аналог63Отличается
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-3Аналог-1Отличается
    Открыть товар
  • Параметрический вариантCTKBCX53-10Арт. RU 120774
    1,96 ₽14 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий160Аналог63Отличается
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-3Аналог-1Отличается
    Открыть товар
  • Параметрический вариантYONGYUTAI2SB1132Арт. RU 85488
    3,31 ₽5 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий160Аналог82Отличается
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-3Аналог-1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
