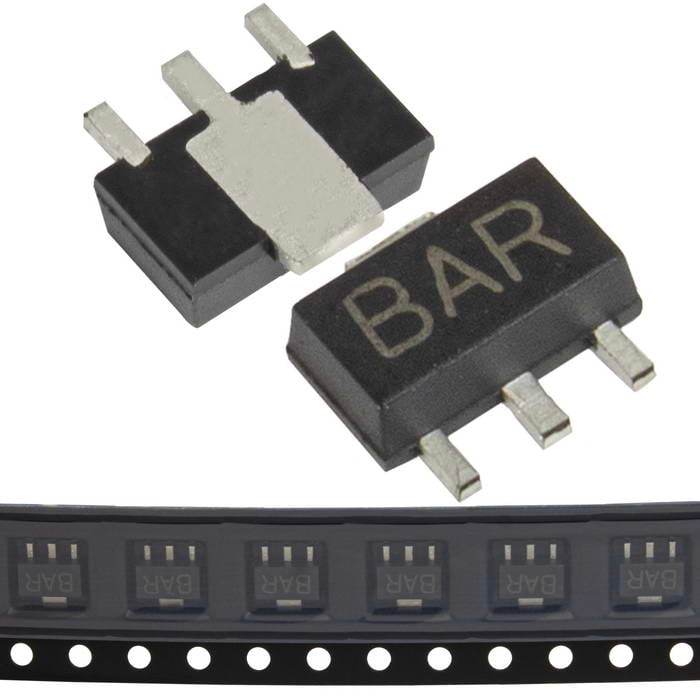

2SB1132 Yongyutai биполярный транзистор PNP

-32 В, -1 А, SOT-89

MPN
2SB1132
Бренд
YONGYUTAI
Артикул RU
85488

Основные параметры

Описание
Транзистор биполярный PNP; -32 В; -1 А; hFE 82...390; SOT-89
Тип проводимости
PNP
Максимальное напряжение КЭ (Vceo), В
-32
Максимальное напряжение КБ (Vcbo), В
-40
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,5
Все характеристики
Документация
5 000 шт в наличии3,31 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
-32
Максимальное напряжение КБ (Vcbo), В
-40
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,5
Максимальный постоянный ток коллектора (Ic), А
-1
Максимальная рассеиваемая мощность, Вт
0,5
Граничная частота ft, МГц
150

Монтаж и корпус

Корпус
SOT-89
Способ монтажа
поверхностный (SMT)

Упаковка и вес

Транспортная упаковка: размер/кол-во
42*28*18.5/5000
Вес брутто
0.22
Упаковка
REEL, 1000 шт.

Другие параметры

Описание
Транзистор биполярный PNP; -32 В; -1 А; hFE 82...390; SOT-89
Тип проводимости
PNP
Коэффициент усиления hFE мин.
82
Коэффициент усиления hFE макс.
390
Тип
Биполярный транзистор

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 2SB1132

Технические параметры, размеры и рекомендации производителя

Скачать

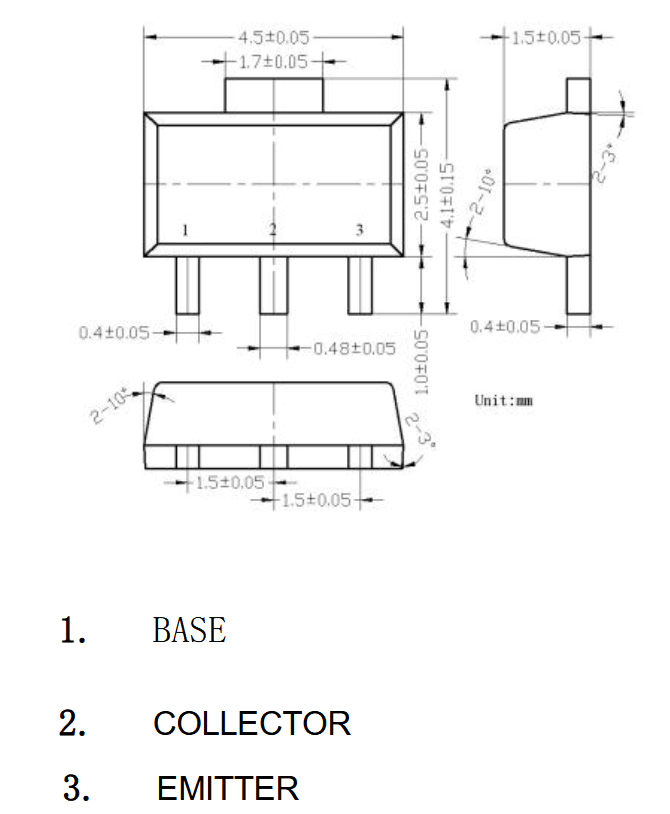

Миниатюра: Схема 2SB1132
IMAGE · Схема

Схема 2SB1132

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 5 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
200 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

2SB1132 Биполярный транзистор для поверхностного монтажа в корпусе SOT-89. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -32 В, максимальный ток коллектора Ic max -1 А. Минимальный коэффициент усиления hFE 82. Граничная частота ft 150 МГц.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт51 000 шт
20241 000 шт44 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар2SB1132YONGYUTAIАрт. RU 85488
3,31 ₽5 000 шт по каталогу
Параметрический вариантCTKBCX53Арт. RU 119382
2,10 ₽17 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантYONGYUTAIMJD127Арт. RU 126453
9,88 ₽9 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантCTKBCX56-16Арт. RU 119384
2,83 ₽13 850 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантSLKORFMMT591Арт. RU 125303
2,27 ₽8 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип проводимостиPNPPNPСовпадаетPNPСовпадаетNPNОтличаетсяPNPСовпадает
КорпусSOT-89SOT-89СовпадаетTO-252 (DPAK)ОтличаетсяSOT-89СовпадаетSOT-23Отличается
Способ монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Коэффициент усиления hFE мин.8263Отличается1000Отличается100Отличается80Отличается
Максимальное напряжение КЭ (Vceo), В-32-80Отличается-100Отличается80Отличается-60Отличается
  • Параметрический вариантCTKBCX53Арт. RU 119382
    2,10 ₽17 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий82Аналог63Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-32Аналог-80Отличается
    Открыть товар
  • Параметрический вариантYONGYUTAIMJD127Арт. RU 126453
    9,88 ₽9 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогTO-252 (DPAK)Отличается
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий82Аналог1000Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-32Аналог-100Отличается
    Открыть товар
  • Параметрический вариантCTKBCX56-16Арт. RU 119384
    2,83 ₽13 850 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогNPNОтличается
    Корпус
    ТекущийSOT-89АналогSOT-89Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий82Аналог100Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-32Аналог80Отличается
    Открыть товар
  • Параметрический вариантSLKORFMMT591Арт. RU 125303
    2,27 ₽8 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-89АналогSOT-23Отличается
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий82Аналог80Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-32Аналог-60Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
