Технические параметры, размеры и рекомендации производителя
Охладители и радиаторы

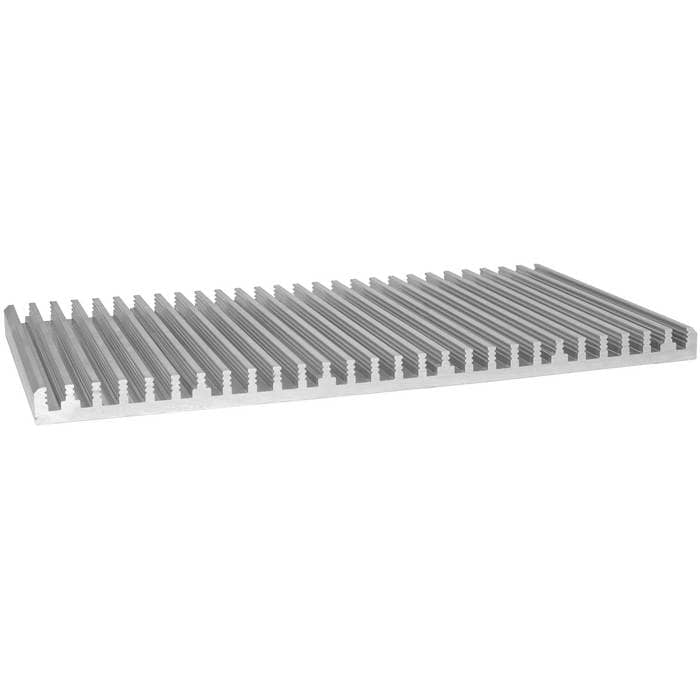

Профиль радиаторный прессованный нормальной точности Лигра АВ1104 100x166x9
Профиль радиаторный прессованный нормальной точности Лигра АВ1104 100x166x9
- MPN
- АВ1104 100x166x9
- Бренд
- ЛИГРА
- Артикул RU
- 119356
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 20 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
20 шт в наличии372,03 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

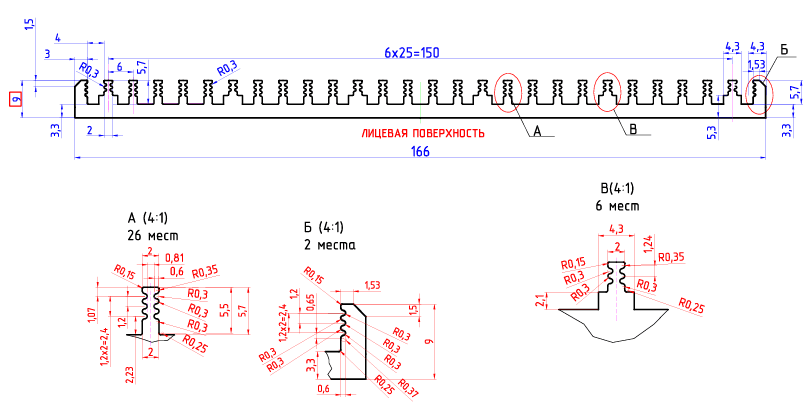

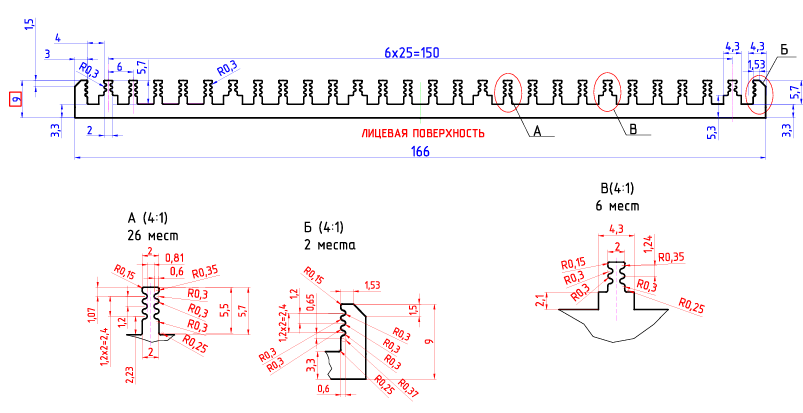

Документация и схема
Характеристики
- Вес
- 236 г
- Положение
- ребер: Одностороннее
- Высота
- 9 мм
- Длина
- 100 мм
- Ширина
- 166 мм
- Площадь охлаждающей поверхности
- 666 см
Описание
Область применения: одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием Основные особенности: конструкция оптимизирована для естественного и принудительного охлаждения возможность размещения и охлаждения группы модулей на одном охладителе высокая эффективность охлаждения с оптимальным соотношением эффективность/объем запрессованные ребра из алюминиевого сплава, устойчивого к коррозии малый вес габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт2020 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарАВ1104 100x166x9ЛИГРААрт. RU 119356 372,03 ₽20 шт по каталогу |  213,63 ₽12 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  382,47 ₽15 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  213,63 ₽8 шт по каталогу Совпадает 1 из 2 сравнимых параметров |  104,10 ₽11 шт по каталогу Совпадает 1 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Длина | 100 мм | 50 ммОтличается | 100 ммСовпадает | —Нет данных | —Нет данных |
| Ширина | 166 мм | 166 ммСовпадает | 97,5 ммОтличается | —Нет данных | —Нет данных |
| Высота | 9 мм | 9 ммСовпадает | 25 ммОтличается | —Нет данных | —Нет данных |
| Площадь охлаждающей поверхности | 666 см | 338 смОтличается | 674 смОтличается | 200 смОтличается | 200 смОтличается |
| Положение | ребер: Одностороннее | ребер: ОдностороннееСовпадает | ребер: ОдностороннееСовпадает | ребер: ОдностороннееСовпадает | ребер: ОдностороннееСовпадает |
- 213,63 ₽12 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Длина
- Текущий100 ммАналог50 ммОтличается
- Ширина
- Текущий166 ммАналог166 ммСовпадает
- Высота
- Текущий9 ммАналог9 ммСовпадает
- Площадь охлаждающей поверхности
- Текущий666 смАналог338 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 382,47 ₽15 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Длина
- Текущий100 ммАналог100 ммСовпадает
- Ширина
- Текущий166 ммАналог97,5 ммОтличается
- Высота
- Текущий9 ммАналог25 ммОтличается
- Площадь охлаждающей поверхности
- Текущий666 смАналог674 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 213,63 ₽8 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Длина
- Текущий100 ммАналог—Нет данных
- Ширина
- Текущий166 ммАналог—Нет данных
- Высота
- Текущий9 ммАналог—Нет данных
- Площадь охлаждающей поверхности
- Текущий666 смАналог200 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 104,10 ₽11 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Длина
- Текущий100 ммАналог—Нет данных
- Ширина
- Текущий166 ммАналог—Нет данных
- Высота
- Текущий9 ммАналог—Нет данных
- Площадь охлаждающей поверхности
- Текущий666 смАналог200 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
