PDF · Datasheet
Datasheet АВ1104 50x166x9
Технические параметры, размеры и рекомендации производителя

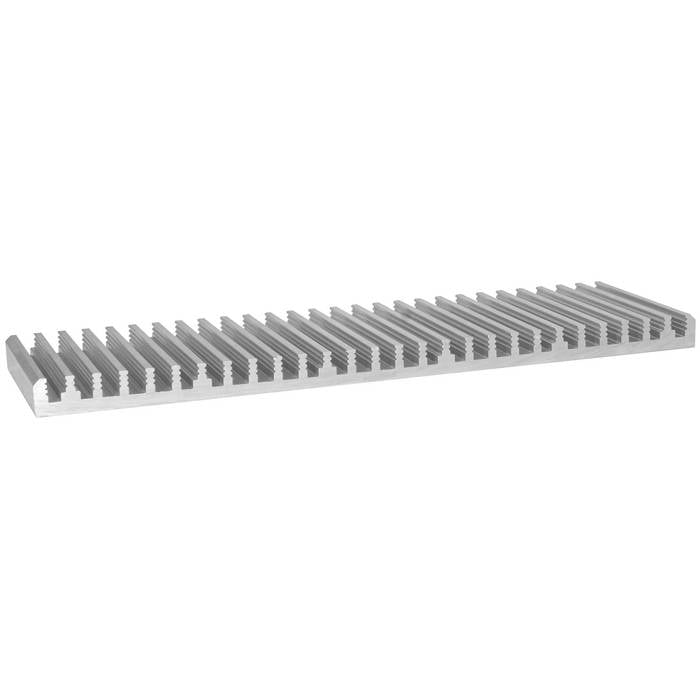

Профиль радиаторный прессованный нормальной точности Лигра АВ1104 50x166x9
- MPN
- АВ1104 50x166x9
- Бренд
- ЛИГРА
- Артикул RU
- 119357
Основные параметры
- Положение
- ребер: Одностороннее
- Высота
- 9 мм
- Длина
- 50 мм
- Ширина
- 166 мм
- Площадь охлаждающей поверхности
- 338 см
12 шт в наличии213,63 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Высота
- 9 мм
- Длина
- 50 мм
- Ширина
- 166 мм
Упаковка и вес
- Вес
- 100 г
Другие параметры
- Положение
- ребер: Одностороннее
- Площадь охлаждающей поверхности
- 338 см

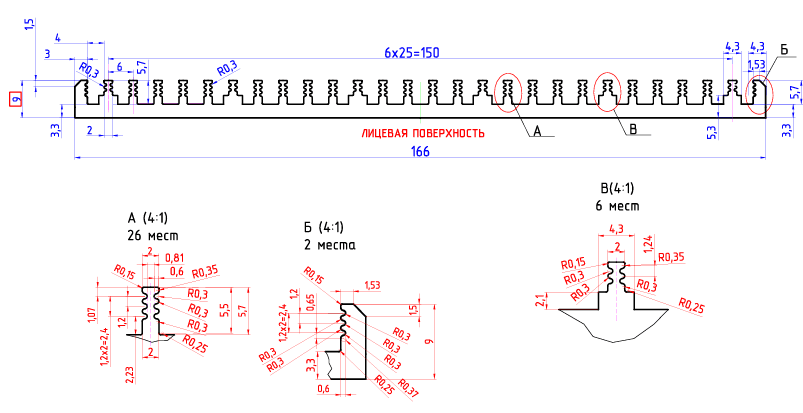

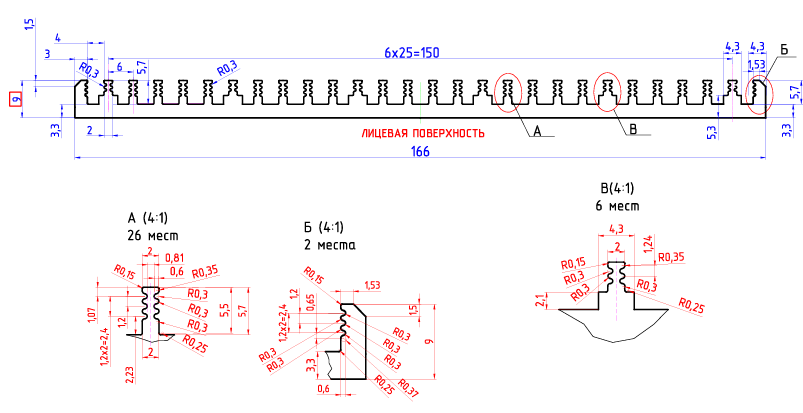

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 12 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2026
- Документация
- Datasheet: 1
Описание
Область применения: одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием Основные особенности: конструкция оптимизирована для естественного и принудительного охлаждения возможность размещения и охлаждения группы модулей на одном охладителе высокая эффективность охлаждения с оптимальным соотношением эффективность/объем запрессованные ребра из алюминиевого сплава, устойчивого к коррозии малый вес габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт22 шт
20261 шт1010 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарАВ1104 50x166x9ЛИГРААрт. RU 119357 213,63 ₽12 шт по каталогу |  198,91 ₽20 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  213,63 ₽8 шт по каталогу Совпадает 1 из 2 сравнимых параметров |  104,10 ₽11 шт по каталогу Совпадает 1 из 2 сравнимых параметров |  246,79 ₽10 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Длина | 50 мм | 50 ммСовпадает | —Нет данных | —Нет данных | 50 ммСовпадает |
| Ширина | 166 мм | 97,5 ммОтличается | —Нет данных | —Нет данных | 49,9 ммОтличается |
| Высота | 9 мм | 25 ммОтличается | —Нет данных | —Нет данных | —Нет данных |
| Площадь охлаждающей поверхности | 338 см | 342 смОтличается | 200 смОтличается | 200 смОтличается | —Нет данных |
| Положение | ребер: Одностороннее | ребер: ОдностороннееСовпадает | ребер: ОдностороннееСовпадает | ребер: ОдностороннееСовпадает | ребер: круговоеОтличается |
- 198,91 ₽20 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Длина
- Текущий50 ммАналог50 ммСовпадает
- Ширина
- Текущий166 ммАналог97,5 ммОтличается
- Высота
- Текущий9 ммАналог25 ммОтличается
- Площадь охлаждающей поверхности
- Текущий338 смАналог342 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 213,63 ₽8 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Длина
- Текущий50 ммАналог—Нет данных
- Ширина
- Текущий166 ммАналог—Нет данных
- Высота
- Текущий9 ммАналог—Нет данных
- Площадь охлаждающей поверхности
- Текущий338 смАналог200 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 104,10 ₽11 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Длина
- Текущий50 ммАналог—Нет данных
- Ширина
- Текущий166 ммАналог—Нет данных
- Высота
- Текущий9 ммАналог—Нет данных
- Площадь охлаждающей поверхности
- Текущий338 смАналог200 смОтличается
- Положение
- Текущийребер: ОдностороннееАналогребер: ОдностороннееСовпадает
- 246,79 ₽10 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Длина
- Текущий50 ммАналог50 ммСовпадает
- Ширина
- Текущий166 ммАналог49,9 ммОтличается
- Высота
- Текущий9 ммАналог—Нет данных
- Площадь охлаждающей поверхности
- Текущий338 смАналог—Нет данных
- Положение
- Текущийребер: ОдностороннееАналогребер: круговоеОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
