PDF · Datasheet
Datasheet АВ0099 100х90х26
Технические параметры, размеры и рекомендации производителя

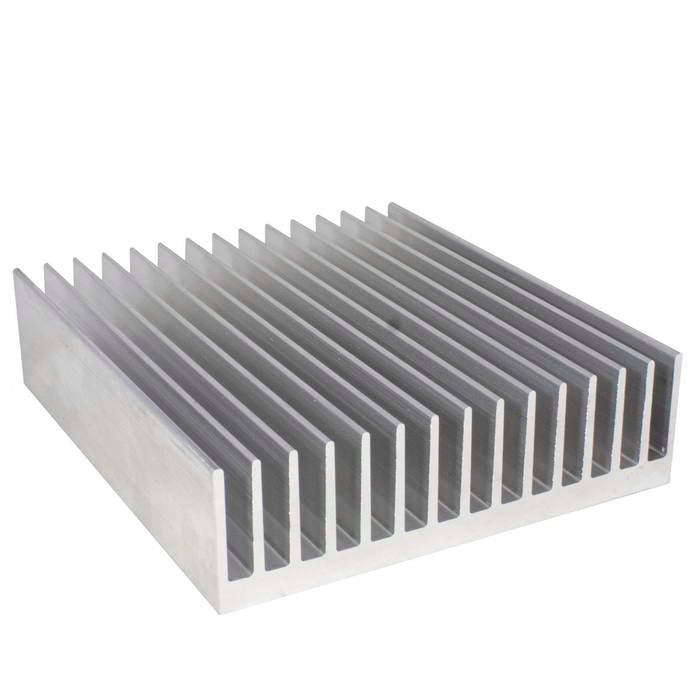

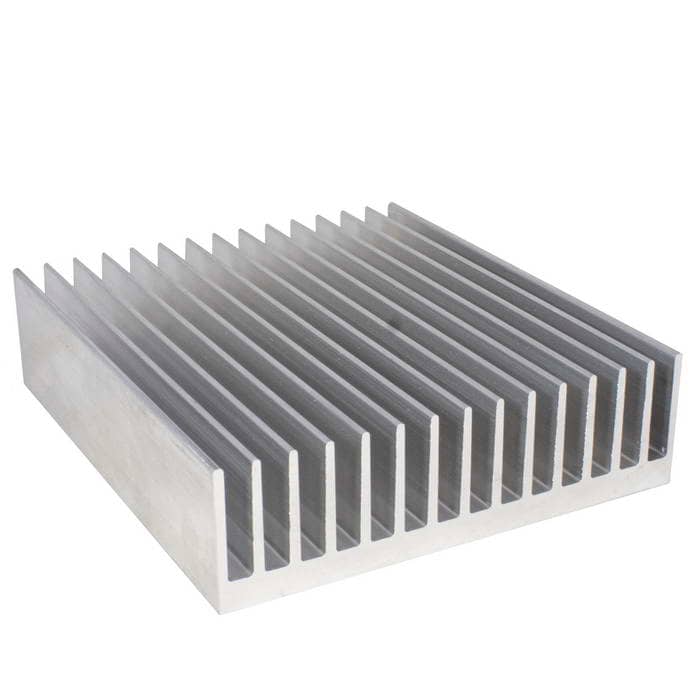

Профиль радиаторный прессованный нормальной точности Лигра АВ0099 100х90х26
- MPN
- АВ0099 100х90х26
- Бренд
- ЛИГРА
- Артикул RU
- 116696
Основные параметры
- Высота
- 26 мм
- Длина
- 100 мм
- Ширина
- 90 мм
- Характеристика
- 1-сторонний
- Площадь охлаждающей поверхности
- 802 см
- Материал
- Сплав АД31 ГОСТ 4784-2019
90 шт в наличии296,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Высота
- 26 мм
- Длина
- 100 мм
- Ширина
- 90 мм
- Материал
- Сплав АД31 ГОСТ 4784-2019
Упаковка и вес
- Вес
- 275 г
Другие параметры
- Характеристика
- 1-сторонний
- Площадь охлаждающей поверхности
- 802 см

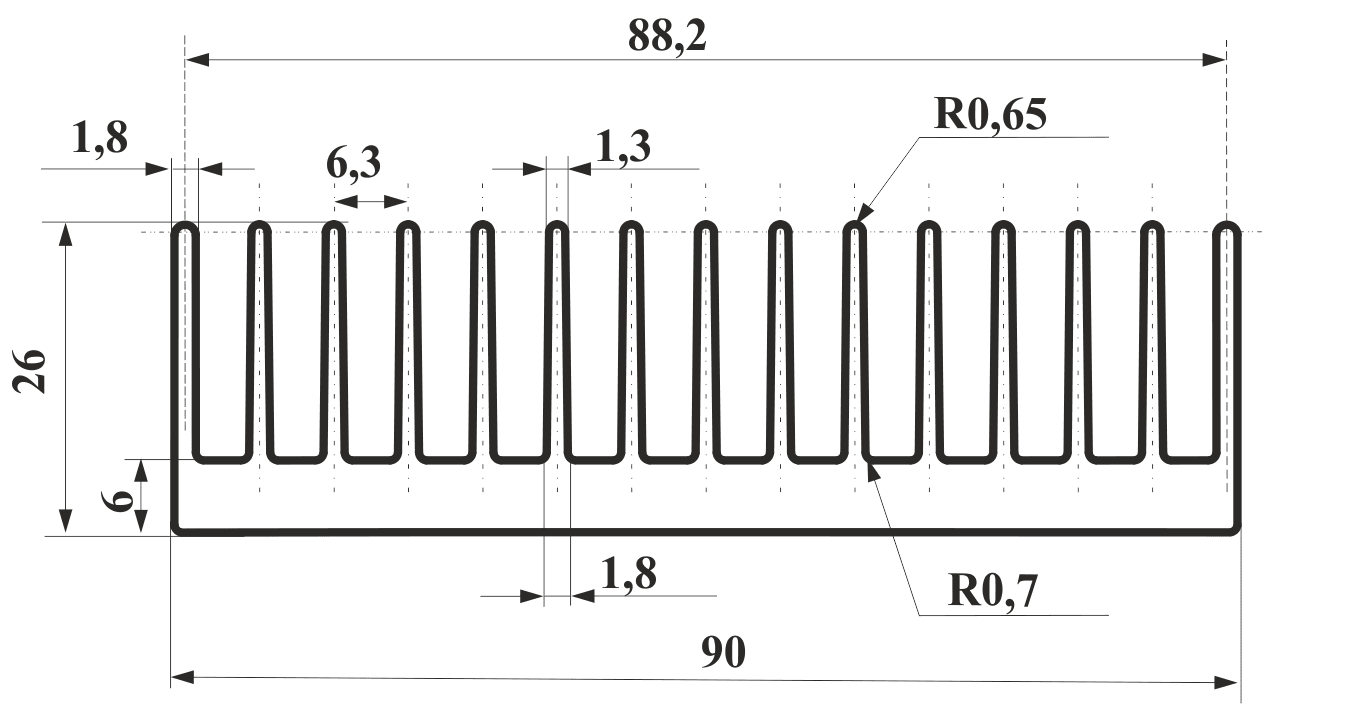

Документация и схема
Условия поставки
Обновлено 01.08.2026- Источник / остаток
- Каталог RU Electronics · 90 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Область применения: одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием Основные особенности: конструкция оптимизирована для естественного и принудительного охлаждения возможность размещения и охлаждения группы модулей на одном охладителе высокая эффективность охлаждения с оптимальным соотношением эффективность/объем запрессованные ребра из алюминиевого сплава, устойчивого к коррозии малый вес габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20262 шт4590 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарАВ0099 100х90х26ЛИГРААрт. RU 116696 296,52 ₽90 шт по каталогу |  159,31 ₽15 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  244,02 ₽20 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  394,13 ₽1 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  263,52 ₽2 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Длина | 100 мм | 50 ммОтличается | 100 ммСовпадает | 150 ммОтличается | 50 ммОтличается |
| Ширина | 90 мм | 90 ммСовпадает | 72 ммОтличается | 63 ммОтличается | 152 ммОтличается |
| Высота | 26 мм | 26 ммСовпадает | 25 ммОтличается | 33 ммОтличается | 30 ммОтличается |
| Материал | Сплав АД31 ГОСТ 4784-2019 | Сплав АД31 ГОСТ 4784-2019Совпадает | Сплав АД31 ГОСТ 4784-2019Совпадает | Сплав АД31 ГОСТ 4784-2019Совпадает | Сплав АД31 ГОСТ 4784-2019Совпадает |
| Характеристика | 1-сторонний | 1-стороннийСовпадает | —Нет данных | 1-стороннийСовпадает | 1-стороннийСовпадает |
- 159,31 ₽15 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Длина
- Текущий100 ммАналог50 ммОтличается
- Ширина
- Текущий90 ммАналог90 ммСовпадает
- Высота
- Текущий26 ммАналог26 ммСовпадает
- Материал
- ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
- Характеристика
- Текущий1-стороннийАналог1-стороннийСовпадает
- 244,02 ₽20 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Длина
- Текущий100 ммАналог100 ммСовпадает
- Ширина
- Текущий90 ммАналог72 ммОтличается
- Высота
- Текущий26 ммАналог25 ммОтличается
- Материал
- ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
- Характеристика
- Текущий1-стороннийАналог—Нет данных
- 394,13 ₽1 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Длина
- Текущий100 ммАналог150 ммОтличается
- Ширина
- Текущий90 ммАналог63 ммОтличается
- Высота
- Текущий26 ммАналог33 ммОтличается
- Материал
- ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
- Характеристика
- Текущий1-стороннийАналог1-стороннийСовпадает
- 263,52 ₽2 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Длина
- Текущий100 ммАналог50 ммОтличается
- Ширина
- Текущий90 ммАналог152 ммОтличается
- Высота
- Текущий26 ммАналог30 ммОтличается
- Материал
- ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
- Характеристика
- Текущий1-стороннийАналог1-стороннийСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
