Профиль радиаторный прессованный нормальной точности Лигра АВ0094 100х63х33

MPN
АВ0094 100х63х33
Бренд
ЛИГРА
Артикул RU
116691

Основные параметры

Высота
33 мм
Длина
100 мм
Ширина
63 мм
Характеристика
1-сторонний
Площадь охлаждающей поверхности
633 см
Материал
Сплав АД31 ГОСТ 4784-2019
Все характеристики
Документация
70 шт в наличии294,76 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Высота
33 мм
Длина
100 мм
Ширина
63 мм
Материал
Сплав АД31 ГОСТ 4784-2019

Упаковка и вес

Вес
260 г

Другие параметры

Характеристика
1-сторонний
Площадь охлаждающей поверхности
633 см

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet АВ0094 100х63х33

Технические параметры, размеры и рекомендации производителя

Скачать

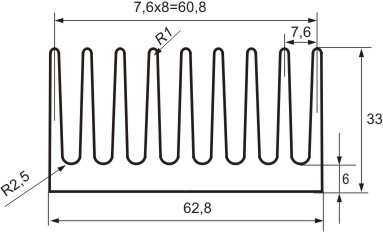

Миниатюра: Схема АВ0094 100х63х33
IMAGE · Схема

Схема АВ0094 100х63х33

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.08.2026
Источник / остаток
Каталог RU Electronics · 70 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025 / 2026
Документация
Datasheet: 1

Описание

Область применения: одностороннее и двухстороннее воздушное охлаждение всех типов беспотенциальных силовых модулей с изолированным основанием Основные особенности: конструкция оптимизирована для естественного и принудительного охлаждения возможность размещения и охлаждения группы модулей на одном охладителе высокая эффективность охлаждения с оптимальным соотношением эффективность/объем запрессованные ребра из алюминиевого сплава, устойчивого к коррозии малый вес габариты (ширина, высота, длина) охладителя и количество ребер в соответствии с требованиями заказчика подготовка к монтажу (резьбовые отверстия и пр.) по индивидуальным техническим требованиям

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт2020 шт
20261 шт5050 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарАВ0094 100х63х33ЛИГРААрт. RU 116691
294,76 ₽70 шт по каталогу
Параметрический вариантЛИГРААВ0094 150х63х33Арт. RU 116692
394,13 ₽1 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантЛИГРААВ0094 50х63х33Арт. RU 116693
169,24 ₽10 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантЛИГРААВ0099 100х90х26Арт. RU 116696
296,52 ₽82 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантЛИГРААВ0071 100х152х30Арт. RU 116686
456,58 ₽10 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Длина100 мм150 ммОтличается50 ммОтличается100 ммСовпадает100 ммСовпадает
Высота33 мм33 ммСовпадает33 ммСовпадает26 ммОтличается30 ммОтличается
Ширина63 мм63 ммСовпадает63 ммСовпадает90 ммОтличается152 ммОтличается
МатериалСплав АД31 ГОСТ 4784-2019Сплав АД31 ГОСТ 4784-2019СовпадаетСплав АД31 ГОСТ 4784-2019СовпадаетСплав АД31 ГОСТ 4784-2019СовпадаетСплав АД31 ГОСТ 4784-2019Совпадает
Характеристика1-сторонний1-стороннийСовпадает1-стороннийСовпадает1-стороннийСовпадает1-стороннийСовпадает
  • Параметрический вариантЛИГРААВ0094 150х63х33Арт. RU 116692
    394,13 ₽1 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Длина
    Текущий100 ммАналог150 ммОтличается
    Высота
    Текущий33 ммАналог33 ммСовпадает
    Ширина
    Текущий63 ммАналог63 ммСовпадает
    Материал
    ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
    Характеристика
    Текущий1-стороннийАналог1-стороннийСовпадает
    Открыть товар
  • Параметрический вариантЛИГРААВ0094 50х63х33Арт. RU 116693
    169,24 ₽10 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Длина
    Текущий100 ммАналог50 ммОтличается
    Высота
    Текущий33 ммАналог33 ммСовпадает
    Ширина
    Текущий63 ммАналог63 ммСовпадает
    Материал
    ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
    Характеристика
    Текущий1-стороннийАналог1-стороннийСовпадает
    Открыть товар
  • Параметрический вариантЛИГРААВ0099 100х90х26Арт. RU 116696
    296,52 ₽82 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Длина
    Текущий100 ммАналог100 ммСовпадает
    Высота
    Текущий33 ммАналог26 ммОтличается
    Ширина
    Текущий63 ммАналог90 ммОтличается
    Материал
    ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
    Характеристика
    Текущий1-стороннийАналог1-стороннийСовпадает
    Открыть товар
  • Параметрический вариантЛИГРААВ0071 100х152х30Арт. RU 116686
    456,58 ₽10 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Длина
    Текущий100 ммАналог100 ммСовпадает
    Высота
    Текущий33 ммАналог30 ммОтличается
    Ширина
    Текущий63 ммАналог152 ммОтличается
    Материал
    ТекущийСплав АД31 ГОСТ 4784-2019АналогСплав АД31 ГОСТ 4784-2019Совпадает
    Характеристика
    Текущий1-стороннийАналог1-стороннийСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
