AOD536 Elecsuper полевой транзистор (MOSFET)
N-канал, 30 В, 39 А, 15 нКл, TO-252 (DPAK)
- MPN
- AOD536
- Бренд
- Elecsuper
- Артикул RU
- 127577
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток V(br)dss, В
- 30
- Максимальный ток стока Id (при Tc=25C), А
- 39
- Минимальное сопротивление открытого канала (Rds on), мОм
- 12
- Емкость, пФ
- 1150
- Заряд затвора, нКл
- 15
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток V(br)dss, В
- 30
- Максимальный ток стока Id (при Tc=25C), А
- 39
- Минимальное сопротивление открытого канала (Rds on), мОм
- 12
- Емкость, пФ
- 1150
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Тип монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.62
- Транспортная упаковка: размер/кол-во
- 46.5*24*30.5/5000
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 15
- Тип
- MOSFET

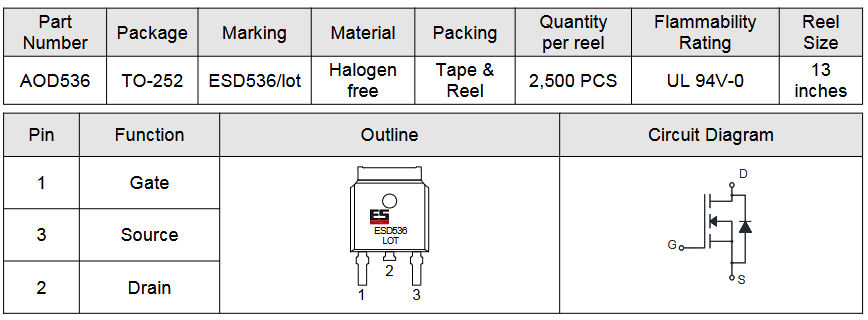

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 2 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
AOD536 N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 30 Вольт, максимальный ток стока 39 А. Сопротивление канала в открытом состоянии 12 мОм (при Vgs=10 В, Id =20 А). Заряд затвора 15 нКл.
Партии и фасовки
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарAOD536ElecsuperАрт. RU 127577 8,60 ₽2 300 шт по каталогу | ![]() 6,77 ₽1 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | ![]() 10,58 ₽2 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров | ![]() 4,31 ₽2 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров | ![]() 8,87 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | SOP-8Отличается | TO-252 (DPAK)Совпадает |
| Тип монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток V(br)dss, В | 30 | 100Отличается | 60Отличается | 30Совпадает | 60Отличается |
| Максимальный ток стока Id (при Tc=25C), А | 39 | 12Отличается | 58Отличается | 13Отличается | 20Отличается |
6,77 ₽1 800 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий30Аналог100Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий39Аналог12Отличается
10,58 ₽2 300 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий30Аналог60Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий39Аналог58Отличается
4,31 ₽2 600 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогSOP-8Отличается
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока Id (при Tc=25C), А
- Текущий39Аналог13Отличается
8,87 ₽400 шт по каталогуСовпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток V(br)dss, В
- Текущий30Аналог60Отличается
- Максимальный ток стока Id (при Tc=25C), А
- Текущий39Аналог20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
