20N06 KUU полевой транзистор (MOSFET)

N-канал, 60 В, 20 А, 38 мОм, TO-252 (DPAK)

MPN
20N06
Бренд
KUU
Артикул RU
121054

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
20
Минимальное сопротивление открытого канала (Rds on), мОм
38
Напряжение затвор-исток (Vgs), В
± 20
Пороговое напряжение затвор-исток Vgs (th), В
1...3
Все характеристики
Документация
400 шт в наличии8,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
20
Минимальное сопротивление открытого канала (Rds on), мОм
38
Напряжение затвор-исток (Vgs), В
± 20
Пороговое напряжение затвор-исток Vgs (th), В
1...3
Емкость, пФ
500

Монтаж и корпус

Корпус
TO-252 (DPAK)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
0.53
Транспортная упаковка: размер/кол-во
39*39*38/7500
Упаковка
REEL, 2500 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
31
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 20N06

Технические параметры, размеры и рекомендации производителя

Скачать

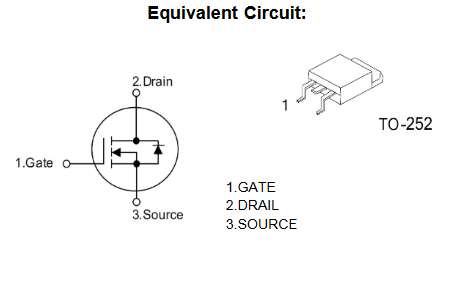

Миниатюра: Схема 20N06
IMAGE · Схема

Схема 20N06

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.07.2026
Источник / остаток
Каталог RU Electronics · 400 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

20N06 N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 60 Вольт, максимальный ток стока 20 А. Сопротивление канала в открытом состоянии 38 мОм (при Vgs=10 В, Id =10 А).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт4400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар20N06KUUАрт. RU 121054
8,87 ₽400 шт по каталогу
Параметрический вариантKUU30N06Арт. RU 121053
8,87 ₽1 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантKUU50N06Арт. RU 120740
9,21 ₽1 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантElecsuperESNQ06R10Арт. RU 121912
10,58 ₽2 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантHXY25N06Арт. RU 123199
6,34 ₽3 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-252 (DPAK)TO-252 (DPAK)СовпадаетTO-252 (DPAK)СовпадаетTO-252 (DPAK)СовпадаетTO-252 (DPAK)Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное напряжение сток-исток V(br)dss, В6060Совпадает60Совпадает60Совпадает60Совпадает
Максимальный ток стока Id (при Tc=25C), А2030Отличается50Отличается58Отличается25Отличается
  • Параметрический вариантKUU30N06Арт. RU 121053
    8,87 ₽1 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий20Аналог30Отличается
    Открыть товар
  • Параметрический вариантKUU50N06Арт. RU 120740
    9,21 ₽1 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий20Аналог50Отличается
    Открыть товар
  • Параметрический вариантElecsuperESNQ06R10Арт. RU 121912
    10,58 ₽2 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий20Аналог58Отличается
    Открыть товар
  • Параметрический вариантHXY25N06Арт. RU 123199
    6,34 ₽3 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий20Аналог25Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
