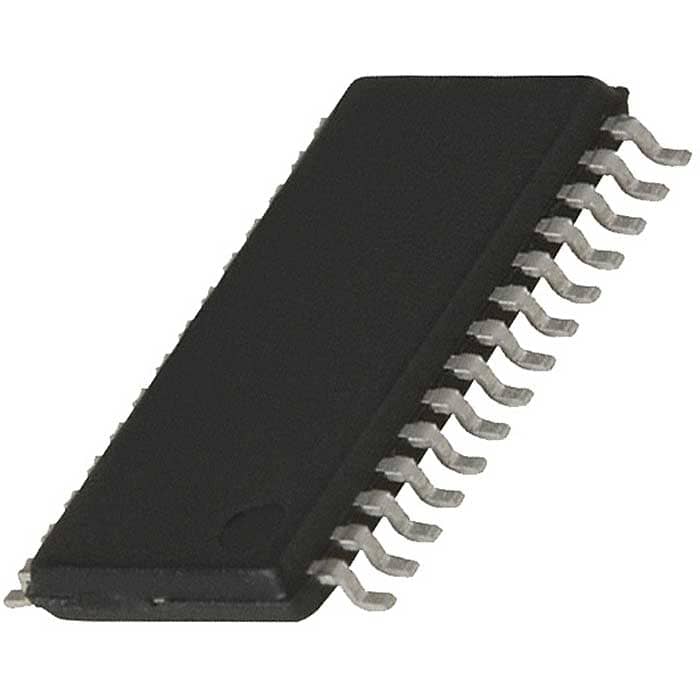

ADS1248IPWR

аналого-цифровой преобразователь Texas Instruments с интегрированным усилителем с программируемым коэффициентом усиления(PGA), 24 бит, 8-ми канальный, сигма-дельта, корпус TSSOP-28

MPN
ADS1248IPWR
Артикул RU
111171

Основные параметры

Мощность
потребляемая - 2,3; рассеиваемая (Pd) - 2,56 мВт
Характеристика
нелинейность: интегральная (INL) ± 15 ppm; дифференциальная (DNL) ± 1 LSB
Напряжение питания
2,7 ...5,25 (max) В
Особенности
50/60 гц фильтр; iDACs; GPIO, Oscillator, PGA
Интерфейс
SPI; архитектура Sigma-Delta
Количество
входных каналов - 8; конвертер - 1
Все характеристики
Документация
699 шт в наличии355,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Мощность
потребляемая - 2,3; рассеиваемая (Pd) - 2,56 мВт
Напряжение питания
2,7 ...5,25 (max) В

Монтаж и корпус

Корпус
TSSOP-28
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

MSL(Уровень чувствительности к влажности)
2
Диапазон рабочих температур
-40...+105 °С

Упаковка и вес

Вес брутто
0.26
Транспортная упаковка: размер/кол-во
60*50*50/800
Упаковка
REEL, 2000 шт.

Другие параметры

Характеристика
нелинейность: интегральная (INL) ± 15 ppm; дифференциальная (DNL) ± 1 LSB
Особенности
50/60 гц фильтр; iDACs; GPIO, Oscillator, PGA
Интерфейс
SPI; архитектура Sigma-Delta
Количество
входных каналов - 8; конвертер - 1
Тип входа
дифференциальный
Разрешение
24 бит; частота дискретизации - 2 Гц
Тип
Аналогово-цифровой преобразователь (АЦП) серии ADS1248

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ADS1248IPWR

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 22.08.2026
Источник / остаток
Каталог RU Electronics · 699 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

АЦП, 24 бит, 2 Квыборок/с, Дифференциальный, Несимметричный, SPI, Однополярный, 2.7 В, TSSOP-28

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20235 шт139695 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарADS1248IPWRTexas InstrumentsАрт. RU 111171
355,00 ₽699 шт по каталогу
Параметрический вариантTexas InstrumentsADS1278IPAPRАрт. RU 111172
2 565,05 ₽100 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантTexas InstrumentsADS1220IPWRАрт. RU 112055
233,92 ₽361 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантAnalog DevicesAD7190BRUZ-REELАрт. RU 111447
998,40 ₽231 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантTexas InstrumentsADS1242IPWRАрт. RU 112042
569,22 ₽250 шт ожидается по каталогу

Совпадает 1 из 5 сравнимых параметров

ИнтерфейсSPI; архитектура Sigma-DeltaSPI; архитектура Sigma-DeltaСовпадаетSPI; архитектура Sigma-DeltaСовпадает3-х проводный последовательный, SPI, QSPI. Архитектура Sigma-DeltaОтличается3-х проводный, SPI; архитектура Sigma-DeltaОтличается
КорпусTSSOP-28HTQFP-64 (daisy chainable)ОтличаетсяTSSOP-16ОтличаетсяTSSOP-24ОтличаетсяTSSOP-16Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Напряжение питания2,7 ...5,25 (max) Вдля аналоговых устройств - 4,75 ...5,25; для цифровых устройств - 1,65...2,2 ВОтличаетсядля аналоговых/ цифровых устройств - 2,3...5,5 (max) ВОтличаетсяаналоговая часть - 4,75...5,25; цифровая часть - 2,7...5,5 ВОтличаетсядля аналоговых/ цифровых устройств - 4,75 ...5,25 (max) ВОтличается
Диапазон рабочих температур-40...+105 °С-40 ...+105 °ССовпадает-40...+125°СОтличается-40...+105 °ССовпадает-40 ...+85 °СОтличается
  • Параметрический вариантTexas InstrumentsADS1278IPAPRАрт. RU 111172
    2 565,05 ₽100 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Интерфейс
    ТекущийSPI; архитектура Sigma-DeltaАналогSPI; архитектура Sigma-DeltaСовпадает
    Корпус
    ТекущийTSSOP-28АналогHTQFP-64 (daisy chainable)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение питания
    Текущий2,7 ...5,25 (max) ВАналогдля аналоговых устройств - 4,75 ...5,25; для цифровых устройств - 1,65...2,2 ВОтличается
    Диапазон рабочих температур
    Текущий-40...+105 °САналог-40 ...+105 °ССовпадает
    Открыть товар
  • Параметрический вариантTexas InstrumentsADS1220IPWRАрт. RU 112055
    233,92 ₽361 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Интерфейс
    ТекущийSPI; архитектура Sigma-DeltaАналогSPI; архитектура Sigma-DeltaСовпадает
    Корпус
    ТекущийTSSOP-28АналогTSSOP-16Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение питания
    Текущий2,7 ...5,25 (max) ВАналогдля аналоговых/ цифровых устройств - 2,3...5,5 (max) ВОтличается
    Диапазон рабочих температур
    Текущий-40...+105 °САналог-40...+125°СОтличается
    Открыть товар
  • Параметрический вариантAnalog DevicesAD7190BRUZ-REELАрт. RU 111447
    998,40 ₽231 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Интерфейс
    ТекущийSPI; архитектура Sigma-DeltaАналог3-х проводный последовательный, SPI, QSPI. Архитектура Sigma-DeltaОтличается
    Корпус
    ТекущийTSSOP-28АналогTSSOP-24Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение питания
    Текущий2,7 ...5,25 (max) ВАналоганалоговая часть - 4,75...5,25; цифровая часть - 2,7...5,5 ВОтличается
    Диапазон рабочих температур
    Текущий-40...+105 °САналог-40...+105 °ССовпадает
    Открыть товар
  • Параметрический вариантTexas InstrumentsADS1242IPWRАрт. RU 112042
    569,22 ₽250 шт ожидается по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Интерфейс
    ТекущийSPI; архитектура Sigma-DeltaАналог3-х проводный, SPI; архитектура Sigma-DeltaОтличается
    Корпус
    ТекущийTSSOP-28АналогTSSOP-16Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение питания
    Текущий2,7 ...5,25 (max) ВАналогдля аналоговых/ цифровых устройств - 4,75 ...5,25 (max) ВОтличается
    Диапазон рабочих температур
    Текущий-40...+105 °САналог-40 ...+85 °СОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
