Datasheet 3SA12-22E-11ZS
Технические параметры, размеры и рекомендации производителя

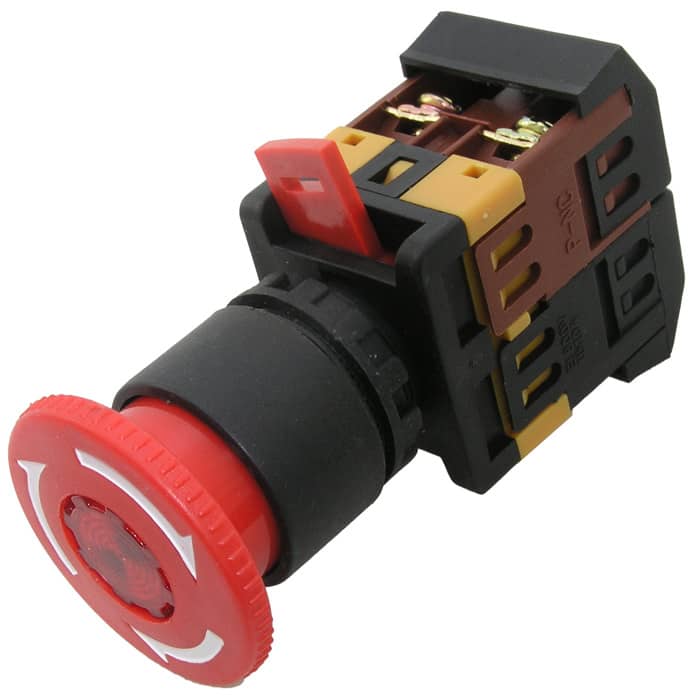

Кнопочный переключатель RUICHI 3SA12-22E-11ZS
- MPN
- 3SA12-22E-11ZS
- Бренд
- Ruichi
- Артикул RU
- 71621
Основные параметры
- Схема переключения
- NO - NC
- Номинальный ток
- 10 А
- Номинальное напряжение
- 600 В
- Класс защиты
- IP40
- Наличие и тип подсветки
- нет
- Высота
- 47 (корпус) мм
420 шт в наличии254,74 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Номинальное напряжение
- 600 В
- Схема переключения
- NO - NC
- Контактное сопротивление, не более
- 50 мОм
- Количество циклов коммутации (электро), не менее
- 100000
Монтаж и корпус
- Наличие и тип подсветки
- нет
- Высота
- 47 (корпус) мм
- Ширина
- 30 (корпус) мм
- Глубина
- 88,5 мм
- Размер установочного отверстия
- Ф22, толщина панели до 5 мм
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+55 °С
- Класс защиты
- IP40
Упаковка и вес
- Вес брутто
- 64.20
- Транспортная упаковка: размер/кол-во
- 54.5*33*30/300
Другие параметры
- Тип
- Переключатель кнопочный серии 3SA12 с возвратно-поворотным толкателем

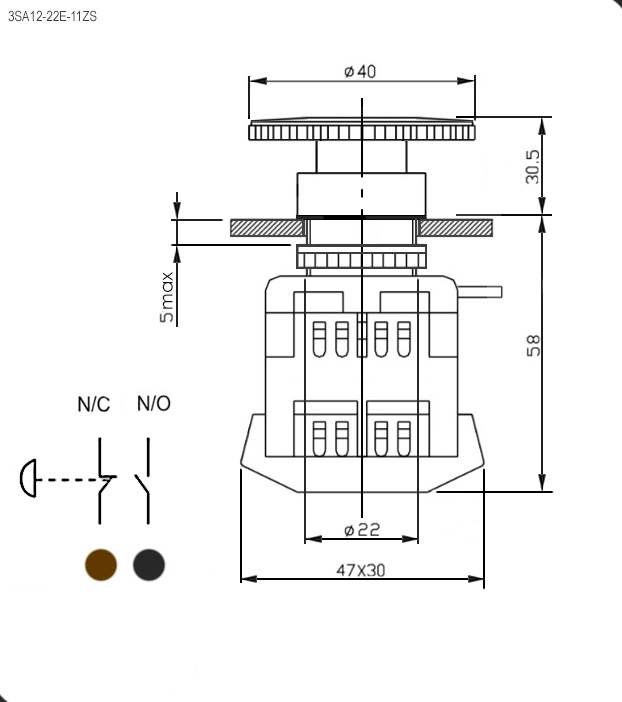

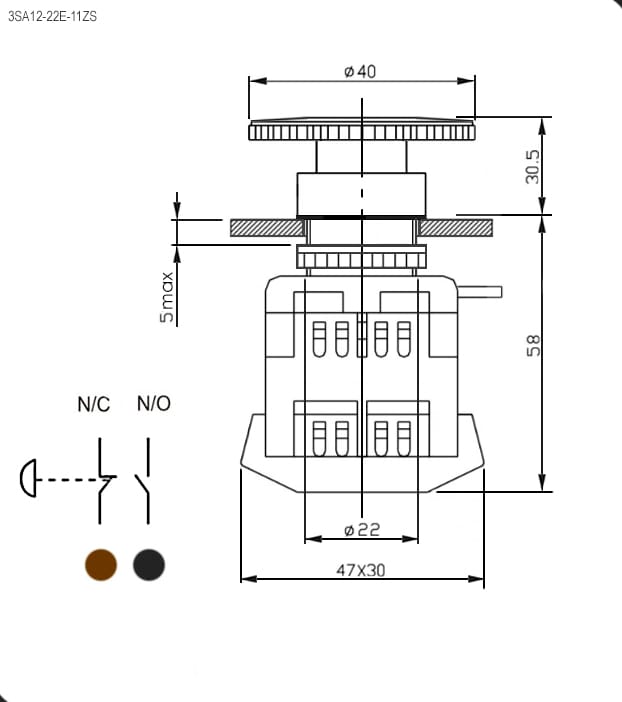

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 420 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 400 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI 3SA12-22E-11ZS – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт
2024400 шт1400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар3SA12-22E-11ZSRUICHIАрт. RU 71621 254,74 ₽420 шт по каталогу |  164,99 ₽100 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  121,34 ₽1 490 шт ожидается по каталогу Совпадает 3 из 4 сравнимых параметров |  91,52 ₽116 шт по каталогу Совпадает 0 из 4 сравнимых параметров |  125,56 ₽75 шт по каталогу Совпадает 0 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC | NO - NCСовпадает | NO - NCСовпадает | OFF-(ON)/ NO - нормально разомкнутая, без фиксацииОтличается | ON - OFF, NC - нормально-замкнутаяОтличается |
| Номинальный ток | 10 А | 10 АСовпадает | 10 АСовпадает | 3 АОтличается | 3 АОтличается |
| Номинальное напряжение | 600 В | —Нет данных | —Нет данных | 240 (АС) ВОтличается | 240 (АС) ВОтличается |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | —Нет данных | —Нет данных |
| Глубина | 88,5 мм | 83 ммОтличается | 75 ммОтличается | 62 ммОтличается | 74 (max) ммОтличается |
- 164,99 ₽100 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогNO - NCСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Номинальное напряжение
- Текущий600 ВАналог—Нет данных
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Глубина
- Текущий88,5 ммАналог83 ммОтличается
- 121,34 ₽1 490 шт ожидается по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогNO - NCСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Номинальное напряжение
- Текущий600 ВАналог—Нет данных
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Глубина
- Текущий88,5 ммАналог75 ммОтличается
- 91,52 ₽116 шт по каталогу
Совпадает 0 из 4 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогOFF-(ON)/ NO - нормально разомкнутая, без фиксацииОтличается
- Номинальный ток
- Текущий10 ААналог3 АОтличается
- Номинальное напряжение
- Текущий600 ВАналог240 (АС) ВОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог—Нет данных
- Глубина
- Текущий88,5 ммАналог62 ммОтличается
- 125,56 ₽75 шт по каталогу
Совпадает 0 из 4 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогON - OFF, NC - нормально-замкнутаяОтличается
- Номинальный ток
- Текущий10 ААналог3 АОтличается
- Номинальное напряжение
- Текущий600 ВАналог240 (АС) ВОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог—Нет данных
- Глубина
- Текущий88,5 ммАналог74 (max) ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
