Datasheet 3SA12-22E-11BSWD
Технические параметры, размеры и рекомендации производителя

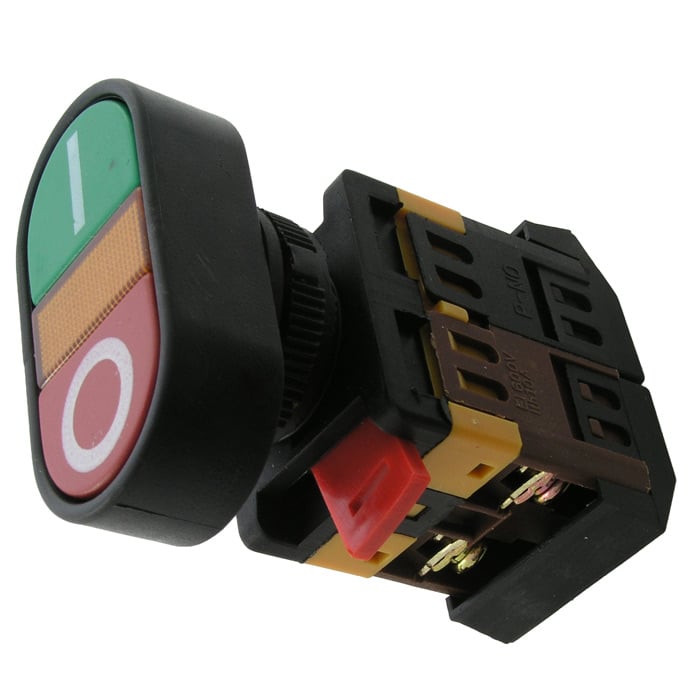

Кнопочный переключатель RUICHI 3SA12-22E-11BSWD
- MPN
- 3SA12-22E-11BSWD
- Бренд
- Ruichi
- Артикул RU
- 71627
Основные параметры
- Схема переключения
- NO - NC
- Номинальный ток
- 10 А
- Класс защиты
- IP40
- Наличие и тип подсветки
- неоновая лампа 220-240 В
- Высота
- 56 мм
- Ширина
- 30 мм
Под заказ121,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10 А
- Максимальное напряжение
- 600 В
- Схема переключения
- NO - NC
- Контактное сопротивление, не более
- 50 мОм
- Количество циклов коммутации (электро), не менее
- 100000
Монтаж и корпус
- Наличие и тип подсветки
- неоновая лампа 220-240 В
- Высота
- 56 мм
- Ширина
- 30 мм
- Глубина
- 75 мм
- Размер установочного отверстия
- Ф22 мм
Условия эксплуатации
- Диапазон рабочих температур
- -25...+55 °С
- Класс защиты
- IP40
Упаковка и вес
- Вес брутто
- 70.57
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/60
Другие параметры
- Тип
- Переключатель кнопочный серии 3SA12 сдвоенный

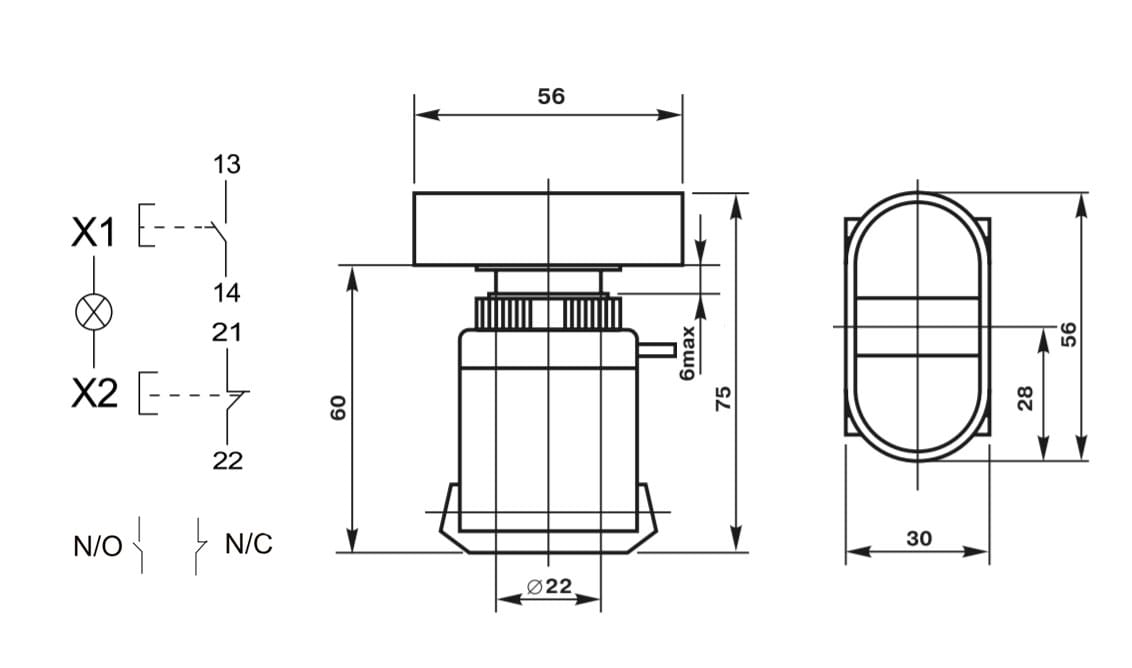

Документация и схема
Условия поставки
Обновлено 30.08.2026- Источник / остаток
- Каталог RU Electronics · 1 490 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI 3SA12-22E-11BSWD – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар3SA12-22E-11BSWDRUICHIАрт. RU 71627 121,34 ₽Под заказ |  254,74 ₽420 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  164,99 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  115,03 ₽29 шт по каталогу Совпадает 0 из 3 сравнимых параметров |  102,74 ₽1 325 шт по каталогу Совпадает 0 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC | NO - NCСовпадает | NO - NCСовпадает | ON - (OFF); NC - нормально замкнутая, без фиксацииОтличается | OFF - (ON); NO - нормально разомкнутая, без фиксацииОтличается |
| Номинальный ток | 10 А | 10 АСовпадает | 10 АСовпадает | 3 АОтличается | 3 АОтличается |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | —Нет данных | —Нет данных |
| Максимальное напряжение | 600 В | —Нет данных | 660 ВОтличается | —Нет данных | —Нет данных |
| Глубина | 75 мм | 88,5 ммОтличается | 83 ммОтличается | 58* (с чехлом) ммОтличается | 58* (с чехлом) ммОтличается |
- 254,74 ₽420 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогNO - NCСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Максимальное напряжение
- Текущий600 ВАналог—Нет данных
- Глубина
- Текущий75 ммАналог88,5 ммОтличается
- 164,99 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогNO - NCСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Максимальное напряжение
- Текущий600 ВАналог660 ВОтличается
- Глубина
- Текущий75 ммАналог83 ммОтличается
- 115,03 ₽29 шт по каталогу
Совпадает 0 из 3 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогON - (OFF); NC - нормально замкнутая, без фиксацииОтличается
- Номинальный ток
- Текущий10 ААналог3 АОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог—Нет данных
- Максимальное напряжение
- Текущий600 ВАналог—Нет данных
- Глубина
- Текущий75 ммАналог58* (с чехлом) ммОтличается
- 102,74 ₽1 325 шт по каталогу
Совпадает 0 из 3 сравнимых параметров
- Схема переключения
- ТекущийNO - NCАналогOFF - (ON); NO - нормально разомкнутая, без фиксацииОтличается
- Номинальный ток
- Текущий10 ААналог3 АОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог—Нет данных
- Максимальное напряжение
- Текущий600 ВАналог—Нет данных
- Глубина
- Текущий75 ммАналог58* (с чехлом) ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
