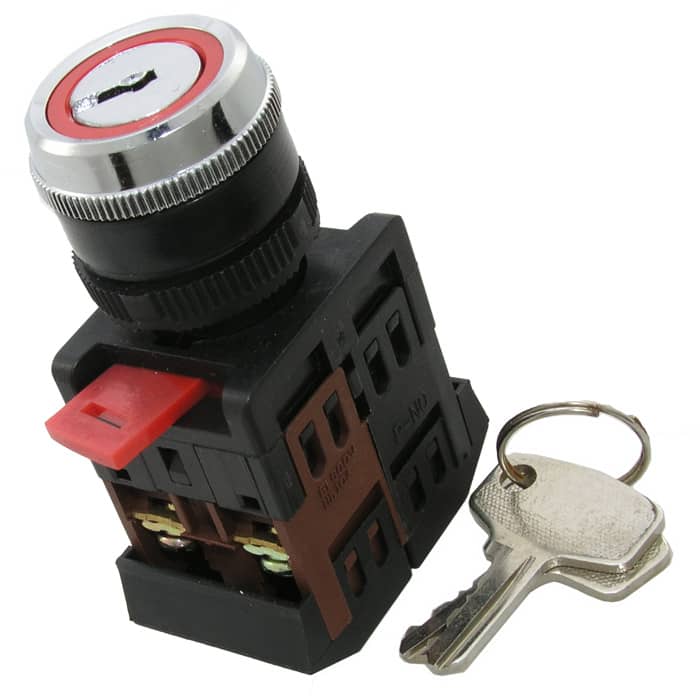

Выключатель с ключом RUICHI 3SA12-22E-11Y/21

NO+NC, 10 А, 600 В, IP40, винтовой зажим

MPN
3SA12-22E-11Y/21
Бренд
Ruichi
Артикул RU
71628

Основные параметры

Схема переключения
2 положения: NO+NC
Номинальный ток, А
10
Номинальное напряжение, В
600 max
Класс защиты
IP40
Контакты
винтовой зажим (4S)
Количество циклов коммутации (электро), не менее
100000
Все характеристики
Документация
Под заказ310,77 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Схема переключения
2 положения: NO+NC
Количество циклов коммутации (электро), не менее
100000
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Номинальное напряжение, В
600 max
Номинальный ток, А
10

Монтаж и корпус

Контакты
винтовой зажим (4S)
Размер установочного отверстия, мм
Ф22
Глубина, мм
77
Ширина, мм
30
Высота, мм
47

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+55
Класс защиты
IP40

Упаковка и вес

Вес брутто
83.33
Транспортная упаковка: размер/кол-во
54*32.5*22/150

Другие параметры

Тип
Ключ - переключатель серии 3SA12

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 3SA12-22E-11Y/21

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема 3SA12-22E-11Y/21
IMAGE · Схема

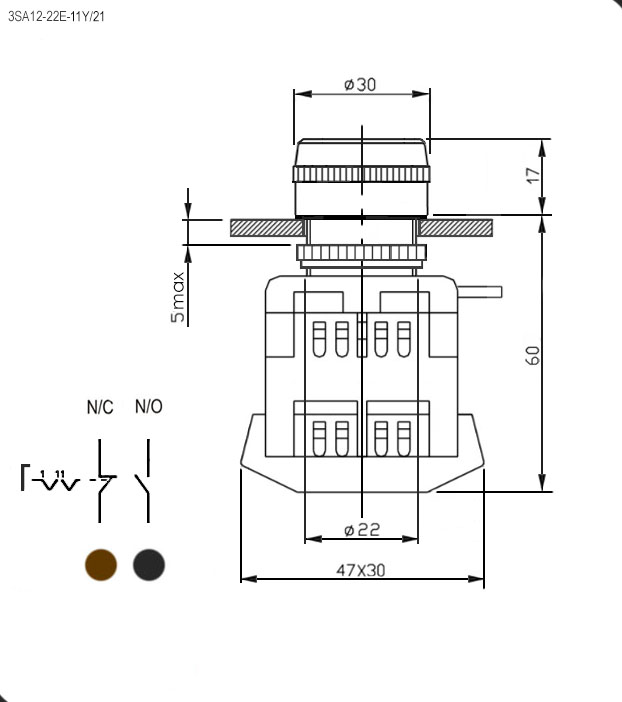

Схема 3SA12-22E-11Y/21

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 150 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Выключатель с ключом RUICHI 3SA12-22E-11Y/21, NO+NC, 10 А, 600 В, IP40, винтовой зажим – это электрический коммутационный аппарат или устройство, применяется для замыкания и/или размыкания электрической цепи или группы электрических цепей.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар3SA12-22E-11Y/21RUICHIАрт. RU 71628
310,77 ₽Под заказ
Параметрический вариантRUICHI3SA12-22E-11XB/21Арт. RU 71624
172,83 ₽170 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHI3SA12-30E-11FSWDАрт. RU 71626
181,44 ₽370 шт по каталогу

Совпадает 1 из 2 сравнимых параметров

Параметрический вариантRUICHI3SA8-BC42Арт. RU 71594
146,41 ₽165 шт по каталогу

Совпадает 1 из 2 сравнимых параметров

Параметрический вариантRUICHI3SA8-BD33Арт. RU 71601
143,15 ₽580 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Схема переключения2 положения: NO+NC2 положения: NO + NCСовпадаетNO - NCОтличаетсяON-(OFF), NC - нормально замкнутая, без фиксацииОтличается3 положения; 2NOОтличается
Номинальный ток, А1010Совпадает—Нет данных—Нет данных3Отличается
Номинальное напряжение, В600 max—Нет данных—Нет данных—Нет данных—Нет данных
Класс защитыIP40IP40СовпадаетIP40СовпадаетIP40СовпадаетIP40Совпадает
Глубина, мм7786,5Отличается—Нет данных—Нет данных70Отличается
  • Параметрический вариантRUICHI3SA12-22E-11XB/21Арт. RU 71624
    172,83 ₽170 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Схема переключения
    Текущий2 положения: NO+NCАналог2 положения: NO + NCСовпадает
    Номинальный ток, А
    Текущий10Аналог10Совпадает
    Номинальное напряжение, В
    Текущий600 maxАналог—Нет данных
    Класс защиты
    ТекущийIP40АналогIP40Совпадает
    Глубина, мм
    Текущий77Аналог86,5Отличается
    Открыть товар
  • Параметрический вариантRUICHI3SA12-30E-11FSWDАрт. RU 71626
    181,44 ₽370 шт по каталогу

    Совпадает 1 из 2 сравнимых параметров

    Схема переключения
    Текущий2 положения: NO+NCАналогNO - NCОтличается
    Номинальный ток, А
    Текущий10Аналог—Нет данных
    Номинальное напряжение, В
    Текущий600 maxАналог—Нет данных
    Класс защиты
    ТекущийIP40АналогIP40Совпадает
    Глубина, мм
    Текущий77Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHI3SA8-BC42Арт. RU 71594
    146,41 ₽165 шт по каталогу

    Совпадает 1 из 2 сравнимых параметров

    Схема переключения
    Текущий2 положения: NO+NCАналогON-(OFF), NC - нормально замкнутая, без фиксацииОтличается
    Номинальный ток, А
    Текущий10Аналог—Нет данных
    Номинальное напряжение, В
    Текущий600 maxАналог—Нет данных
    Класс защиты
    ТекущийIP40АналогIP40Совпадает
    Глубина, мм
    Текущий77Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHI3SA8-BD33Арт. RU 71601
    143,15 ₽580 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    Текущий2 положения: NO+NCАналог3 положения; 2NOОтличается
    Номинальный ток, А
    Текущий10Аналог3Отличается
    Номинальное напряжение, В
    Текущий600 maxАналог—Нет данных
    Класс защиты
    ТекущийIP40АналогIP40Совпадает
    Глубина, мм
    Текущий77Аналог70Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
