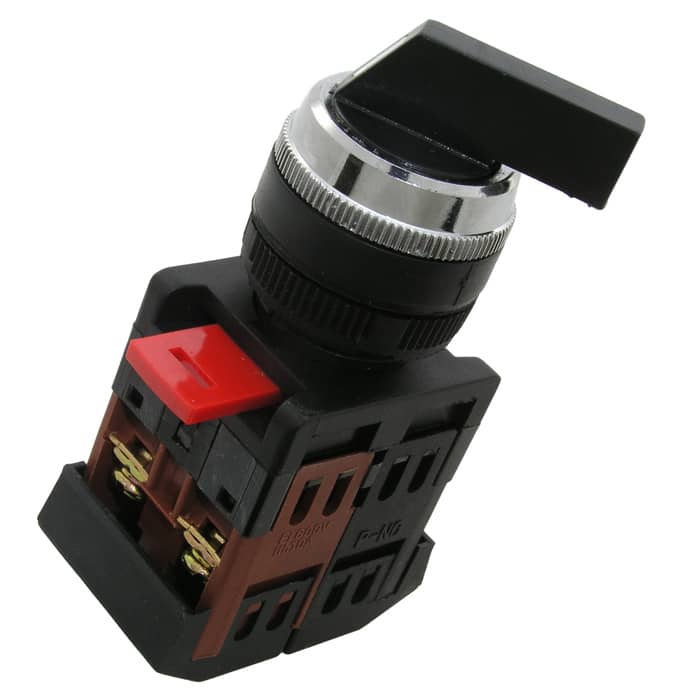

Переключатель поворотный RUICHI 3SA12-22E-11XB/21

2 положения NO+NC, IP40, 10 А, 600 В, установочное отверстие 22 мм, винтовой зажим (4S)

MPN
3SA12-22E-11XB/21
Бренд
Ruichi
Артикул RU
71624

Основные параметры

Схема переключения
2 положения: NO + NC
Номинальный ток, А
10
Класс защиты
IP40
Контакты
винтовой зажим (4S)
Максимальное напряжение, В
600
Размер установочного отверстия, мм
Ф22, толщина панели до 5
Все характеристики
Документация
170 шт в наличии172,83 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальное напряжение, В
600
Схема переключения
2 положения: NO + NC
Диэлектрическая прочность
2500 (50 Гц / 1 мин.) В
Количество циклов коммутации (электро), не менее
100000
Номинальный ток, А
10

Монтаж и корпус

Размер установочного отверстия, мм
Ф22, толщина панели до 5
Контакты
винтовой зажим (4S)
Глубина, мм
86,5
Ширина, мм
30
Высота, мм
47

Условия эксплуатации

Диапазон рабочих температур
-25...+55 °С
Класс защиты
IP40

Упаковка и вес

Вес брутто
58.80
Транспортная упаковка: размер/кол-во
50*42*42/500

Другие параметры

Особенности
тип ручки J (длинная)
Тип
переключатель поворотный серии 3SA12

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 3SA12-22E-11XB/21

Технические параметры, размеры и рекомендации производителя

Скачать

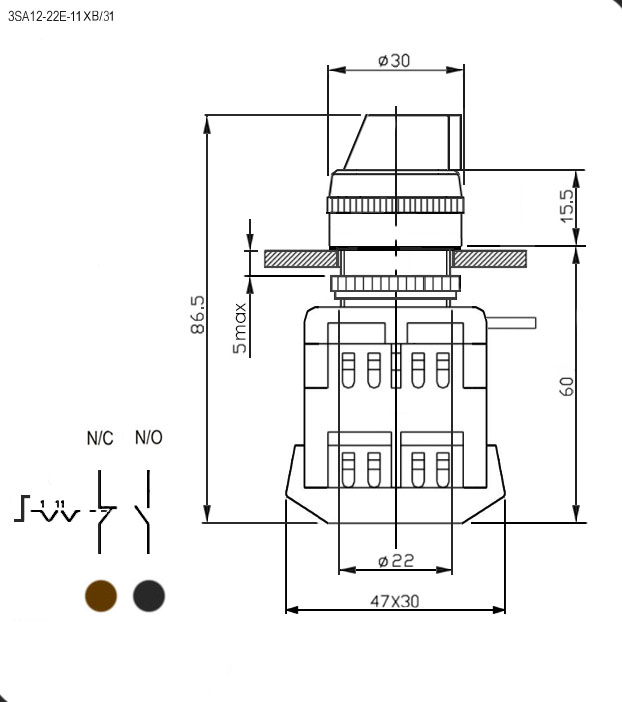

Миниатюра: Схема 3SA12-22E-11XB/21
IMAGE · Схема

Схема 3SA12-22E-11XB/21

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 170 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Переключатель поворотный RUICHI 3SA12-22E-11XB/21, 2 положения NO+NC, IP40, 10 А, 600 В, установочное отверстие 22 мм, винтовой зажим (4S) - это электромеханическое устройство, обеспечивающее выбор, замыкание или размыкание электрической цепи (или цепей) и приводимое в действие при помощи вращающего момента, прикладываемого к валу управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт17170 шт
