Datasheet 3SA12-22E-11XD/21 green
Технические параметры, размеры и рекомендации производителя

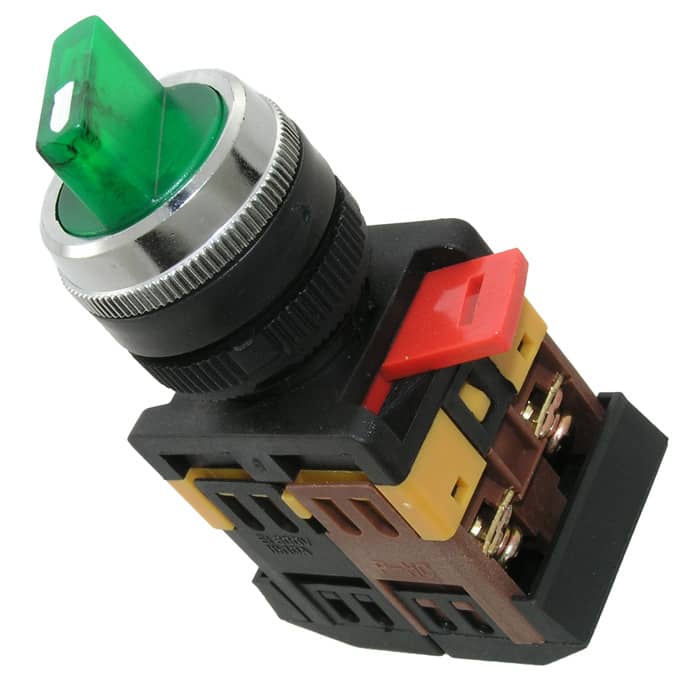

Переключатель поворотный RUICHI 3SA12-22E-11XD/21
2 положения NO+NC, IP40, 10 А, 600 В, установочное отверстие 22 мм, винтовой зажим (4S)+ (2S) подсветка, короткая ручка зеленая с подсветкой
- MPN
- 3SA12-22E-11XD/21 green
- Бренд
- Ruichi
- Артикул RU
- 71622
Основные параметры
- Схема переключения
- 2 положения: NO + NC
- Номинальный ток, А
- 10
- Класс защиты
- IP40
- Контакты
- винтовой зажим (4S) + 2S подсветка
- Максимальное напряжение, В
- 600
- Размер установочного отверстия, мм
- Ф22
40 шт в наличии237,86 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение, В
- 600
- Схема переключения
- 2 положения: NO + NC
- Диэлектрическая прочность
- 2500 (50 Гц / 1 мин.) В
- Количество циклов коммутации (электро), не менее
- 100000
- Номинальный ток, А
- 10
Монтаж и корпус
- Размер установочного отверстия, мм
- Ф22
- Контакты
- винтовой зажим (4S) + 2S подсветка
- Глубина, мм
- 86
- Ширина, мм
- 30
- Высота, мм
- 47
Условия эксплуатации
- Диапазон рабочих температур
- -25...+55 °С
- Класс защиты
- IP40
Упаковка и вес
- Вес брутто
- 66.33
- Транспортная упаковка: размер/кол-во
- 54.5*33*41/300
Другие параметры
- Особенности
- тип ручки D (короткая); цвет зеленый, с подсветкой (Ne)
- Тип
- поворотный переключатель серии 3SA12

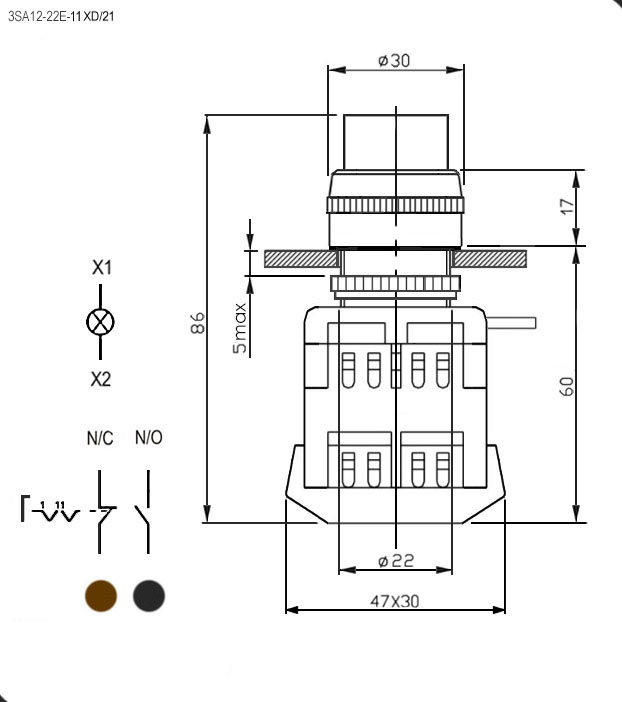

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 40 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Переключатель поворотный RUICHI 3SA12-22E-11XD/21, 2 положения NO+NC, IP40, 10 А, 600 В, установочное отверстие 22 мм, винтовой зажим (4S)+ (2S) подсветка, короткая ручка зеленая с подсветкой - это электромеханическое устройство, обеспечивающее выбор, замыкание или размыкание электрической цепи (или цепей) и приводимое в действие при помощи вращающего момента, прикладываемого к валу управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт440 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар3SA12-22E-11XD/21 greenRUICHIАрт. RU 71622 237,86 ₽40 шт по каталогу |  172,83 ₽240 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  197,12 ₽20 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  454,23 ₽80 шт ожидается по каталогу Совпадает 2 из 5 сравнимых параметров |  147,53 ₽229 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | 2 положения: NO + NC | 2 положения: NO + NCСовпадает | 3 положения: NO + NCОтличается | 2 положения: NO + NCСовпадает | 3 положения: ON - OFF - (ON)Отличается |
| Номинальный ток, А | 10 | 10Совпадает | 10Совпадает | 20Отличается | 3Отличается |
| Максимальное напряжение, В | 600 | 600Совпадает | 600Совпадает | 690Отличается | —Нет данных |
| Диапазон рабочих температур | -25...+55 °С | -25...+55 °ССовпадает | -25...+55 °ССовпадает | -25...+55 °ССовпадает | -25...+55 °ССовпадает |
| Глубина, мм | 86 | 86,5Отличается | 86,5Отличается | 70Отличается | 70Отличается |
- 172,83 ₽240 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий2 положения: NO + NCАналог2 положения: NO + NCСовпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальное напряжение, В
- Текущий600Аналог600Совпадает
- Диапазон рабочих температур
- Текущий-25...+55 °САналог-25...+55 °ССовпадает
- Глубина, мм
- Текущий86Аналог86,5Отличается
- 197,12 ₽20 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий2 положения: NO + NCАналог3 положения: NO + NCОтличается
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальное напряжение, В
- Текущий600Аналог600Совпадает
- Диапазон рабочих температур
- Текущий-25...+55 °САналог-25...+55 °ССовпадает
- Глубина, мм
- Текущий86Аналог86,5Отличается
- 454,23 ₽80 шт ожидается по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- Текущий2 положения: NO + NCАналог2 положения: NO + NCСовпадает
- Номинальный ток, А
- Текущий10Аналог20Отличается
- Максимальное напряжение, В
- Текущий600Аналог690Отличается
- Диапазон рабочих температур
- Текущий-25...+55 °САналог-25...+55 °ССовпадает
- Глубина, мм
- Текущий86Аналог70Отличается
- 147,53 ₽229 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- Текущий2 положения: NO + NCАналог3 положения: ON - OFF - (ON)Отличается
- Номинальный ток, А
- Текущий10Аналог3Отличается
- Максимальное напряжение, В
- Текущий600Аналог—Нет данных
- Диапазон рабочих температур
- Текущий-25...+55 °САналог-25...+55 °ССовпадает
- Глубина, мм
- Текущий86Аналог70Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
