Электродвигатель шаговый RUICHI 28BYJ-48-2
5 В, 4-х фазный, 5 проводов, -20...+70 °C
- MPN
- 28BYJ-48-2 5V
- Бренд
- Ruichi
- Артикул RU
- 125719
Основные параметры
- Номинальное напряжение, В
- 5
- Угол поворота, °
- 5.625
- Количество положений
- 1/64
- Количество проводов
- 5
- Диэлектрическая прочность, В
- 600
- Сопротивление изоляции, МОм, не менее
- 50
Под заказ95,10 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диэлектрическая прочность, В
- 600
- Сопротивление изоляции, МОм, не менее
- 50
- Сопротивление
- 20 ОМ±7% (25 С)
- Номинальное напряжение, В
- 5
Монтаж и корпус
- Диаметр корпуса, мм
- 24
- Диаметр вала, мм
- 5
- Контактная группа
- XH2.54-5P
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+70
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/200
- Вес брутто
- 31.75
Другие параметры
- Угол поворота, °
- 5.625
- Количество положений
- 1/64
- Количество проводов
- 5
- Режим работы
- четырехфазный, восьмиступенчатый
- Уровень шума, дБ
- 40
- Дополнительно
- 4 фазный
- Тип
- Двигатель шаговый

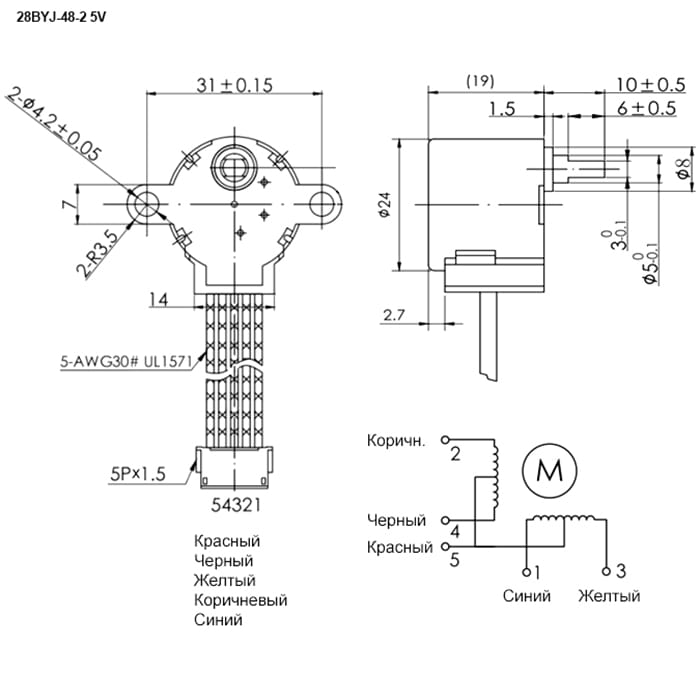

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 200 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Шаговый электромотор 28BYJ-48-2 5В представляет собой бесщёточный (бесколлекторный) синхронный двигатель, на вал которого установлен редуктор. В конструкции мотора имеется несколько индуктивных обмоток, расположенных вокруг магнитного ротора. Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора, как на одну, так и одновременно на несколько. Благодаря этому, ротор способен поворачиваться на определённый угол относительно оси вала и фиксироваться в новом положении. Каждый минимально возможный поворот ротора с последующим его удержанием называется "шагом" двигателя. Шаги двигателя могут быть полными и дроблёными. Дробление шага достигается одновременным намагничиванием нескольких обмоток, в следствии чего магниты ротора перемещаются на меньший от полного шага угол. Контролированием шагов мотора можно добиться достаточно точного позиционирования вала при его вращении.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар28BYJ-48-2 5VRUICHIАрт. RU 125719 95,10 ₽Под заказ |  107,77 ₽Под заказ Совпадает 2 из 4 сравнимых параметров |  84,85 ₽260 шт по каталогу Совпадает 1 из 1 сравнимых параметров |  97,62 ₽1 040 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  81,73 ₽470 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса, мм | 24 | 28Отличается | —Нет данных | 24Совпадает | 24Совпадает |
| Номинальное напряжение, В | 5 | 12Отличается | 5Совпадает | 6Отличается | 12Отличается |
| Сопротивление изоляции, МОм, не менее | 50 | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
| Диапазон рабочих температур, °C | -20...+70 | -20...+70Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Тип | Двигатель шаговый | Двигатель шаговыйСовпадает | —Нет данных | Электродвигатель постоянного тока серии F280Отличается | Электродвигатель постоянного тока серии F280Отличается |
- 107,77 ₽Под заказ
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий24Аналог28Отличается
- Номинальное напряжение, В
- Текущий5Аналог12Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий50Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+70Совпадает
- Тип
- ТекущийДвигатель шаговыйАналогДвигатель шаговыйСовпадает
- 84,85 ₽260 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Диаметр корпуса, мм
- Текущий24Аналог—Нет данных
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий50Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог—Нет данных
- Тип
- ТекущийДвигатель шаговыйАналог—Нет данных
- 97,62 ₽1 040 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Диаметр корпуса, мм
- Текущий24Аналог24Совпадает
- Номинальное напряжение, В
- Текущий5Аналог6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий50Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог—Нет данных
- Тип
- ТекущийДвигатель шаговыйАналогЭлектродвигатель постоянного тока серии F280Отличается
- 81,73 ₽470 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Диаметр корпуса, мм
- Текущий24Аналог24Совпадает
- Номинальное напряжение, В
- Текущий5Аналог12Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий50Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог—Нет данных
- Тип
- ТекущийДвигатель шаговыйАналогЭлектродвигатель постоянного тока серии F280Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
