Электродвигатель шаговый RUICHI 28BYJ-48
12 В, положений 1/64, шаг 0.18/0.09, 5 проводов, время полного оборота 4.096 с, -20...+70 °C
- MPN
- 28BYJ-48 12V
- Бренд
- Ruichi
- Артикул RU
- 125720
Основные параметры
- Номинальное напряжение, В
- 12
- Угол поворота, °
- 5.625
- Количество положений
- 1/64
- Количество проводов
- 5
- Шаг
- 0.18 / 0.09
- Дополнительно
- 4 фазный
Под заказ107,77 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 12
Монтаж и корпус
- Длина кабеля, мм
- 95
- Диаметр корпуса, мм
- 28
- Контактная группа
- XH2.54-5P
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+70
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/300
- Вес брутто
- 38.67
Другие параметры
- Угол поворота, °
- 5.625
- Количество положений
- 1/64
- Количество проводов
- 5
- Шаг
- 0.18 / 0.09
- Дополнительно
- 4 фазный
- Примечание
- время полного оборота 4.096 с
- Тип
- Двигатель шаговый

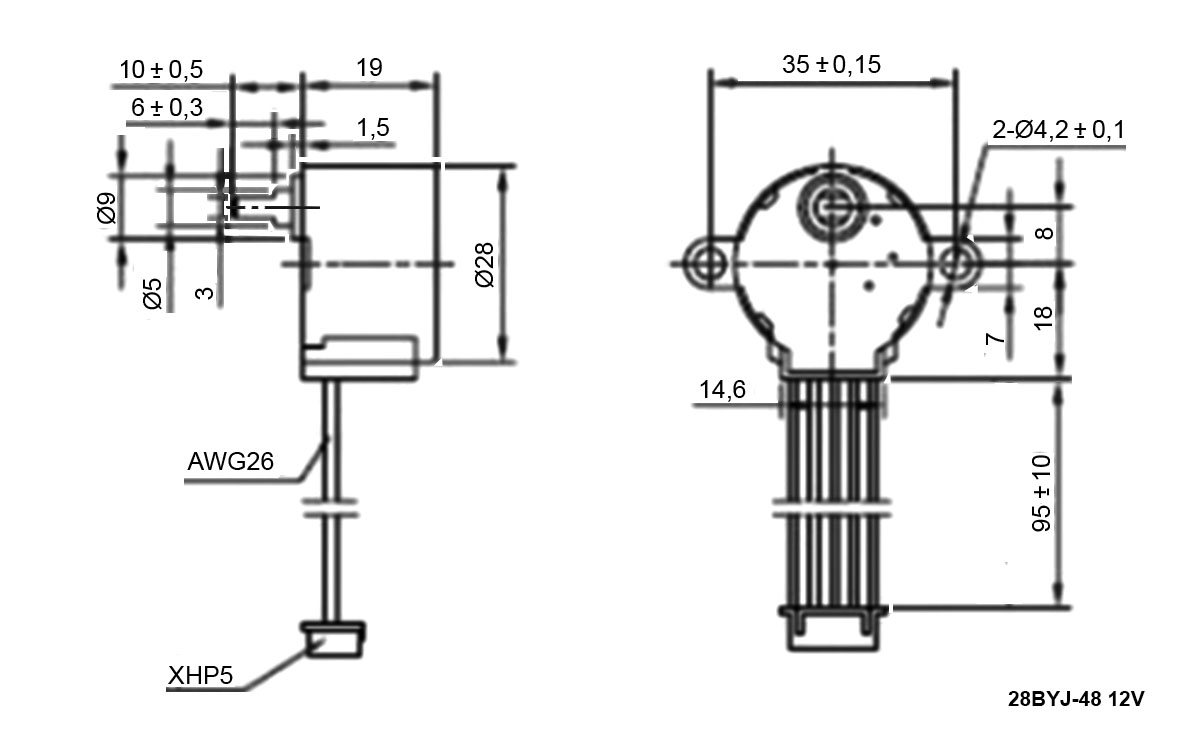

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Шаговый электромотор 28BYJ-48 12В представляет собой бесщёточный (бесколлекторный) синхронный двигатель, на вал которого установлен редуктор. В конструкции мотора имеется несколько индуктивных обмоток, расположенных вокруг магнитного ротора. Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора, как на одну, так и одновременно на несколько. Благодаря этому, ротор способен поворачиваться на определённый угол относительно оси вала и фиксироваться в новом положении. Каждый минимально возможный поворот ротора с последующим его удержанием называется "шагом" двигателя. Шаги двигателя могут быть полными и дроблёными. Дробление шага достигается одновременным намагничиванием нескольких обмоток, в следствии чего магниты ротора перемещаются на меньший от полного шага угол. Контролированием шагов мотора можно добиться достаточно точного позиционирования вала при его вращении.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар28BYJ-48 12VRUICHIАрт. RU 125720 107,77 ₽Под заказ |  95,10 ₽200 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  44,47 ₽686 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  38,59 ₽1 050 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  81,73 ₽470 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса, мм | 28 | 24Отличается | 28Совпадает | 28Совпадает | 24Отличается |
| Номинальное напряжение, В | 12 | 5Отличается | —Нет данных | —Нет данных | 12Совпадает |
| Диапазон рабочих температур, °C | -20...+70 | -20...+70Совпадает | -20...+50Отличается | -5...+40Отличается | —Нет данных |
| Тип | Двигатель шаговый | Двигатель шаговыйСовпадает | Головка электродинамическая (динамик) серии S1800Отличается | Головка электродинамическая (динамик) серии S1600Отличается | Электродвигатель постоянного тока серии F280Отличается |
| Дополнительно | 4 фазный | 4 фазныйСовпадает | —Нет данных | —Нет данных | момент остановки - 105 гсм; ток остановки - 0,44 АОтличается |
- 95,10 ₽200 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Диаметр корпуса, мм
- Текущий28Аналог24Отличается
- Номинальное напряжение, В
- Текущий12Аналог5Отличается
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+70Совпадает
- Тип
- ТекущийДвигатель шаговыйАналогДвигатель шаговыйСовпадает
- Дополнительно
- Текущий4 фазныйАналог4 фазныйСовпадает
- 44,47 ₽686 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Диаметр корпуса, мм
- Текущий28Аналог28Совпадает
- Номинальное напряжение, В
- Текущий12Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+50Отличается
- Тип
- ТекущийДвигатель шаговыйАналогГоловка электродинамическая (динамик) серии S1800Отличается
- Дополнительно
- Текущий4 фазныйАналог—Нет данных
- 38,59 ₽1 050 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Диаметр корпуса, мм
- Текущий28Аналог28Совпадает
- Номинальное напряжение, В
- Текущий12Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-5...+40Отличается
- Тип
- ТекущийДвигатель шаговыйАналогГоловка электродинамическая (динамик) серии S1600Отличается
- Дополнительно
- Текущий4 фазныйАналог—Нет данных
- 81,73 ₽470 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий28Аналог24Отличается
- Номинальное напряжение, В
- Текущий12Аналог12Совпадает
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог—Нет данных
- Тип
- ТекущийДвигатель шаговыйАналогЭлектродвигатель постоянного тока серии F280Отличается
- Дополнительно
- Текущий4 фазныйАналогмомент остановки - 105 гсм; ток остановки - 0,44 АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
