Datasheet 1N5819WS
Технические параметры, размеры и рекомендации производителя

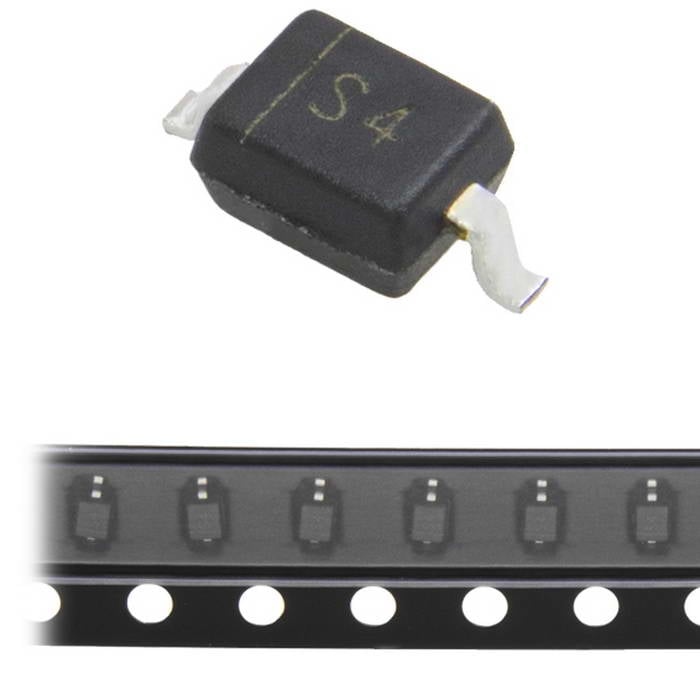

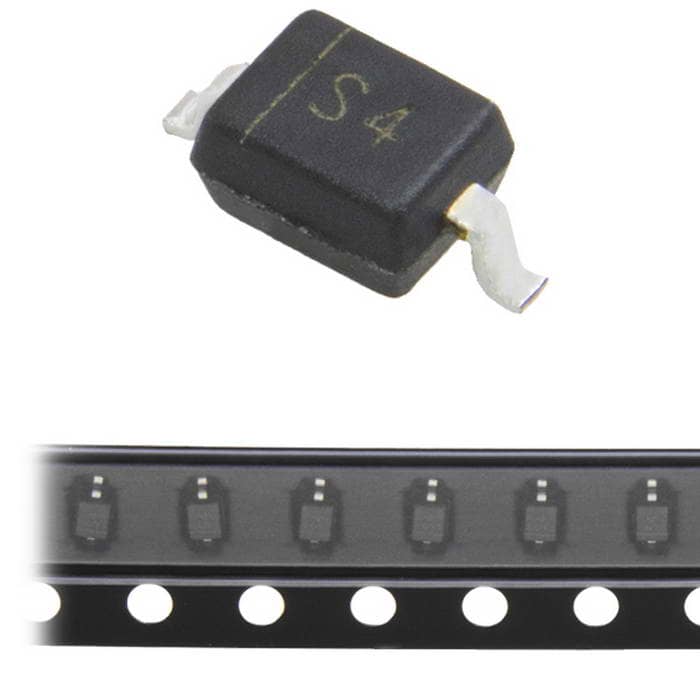

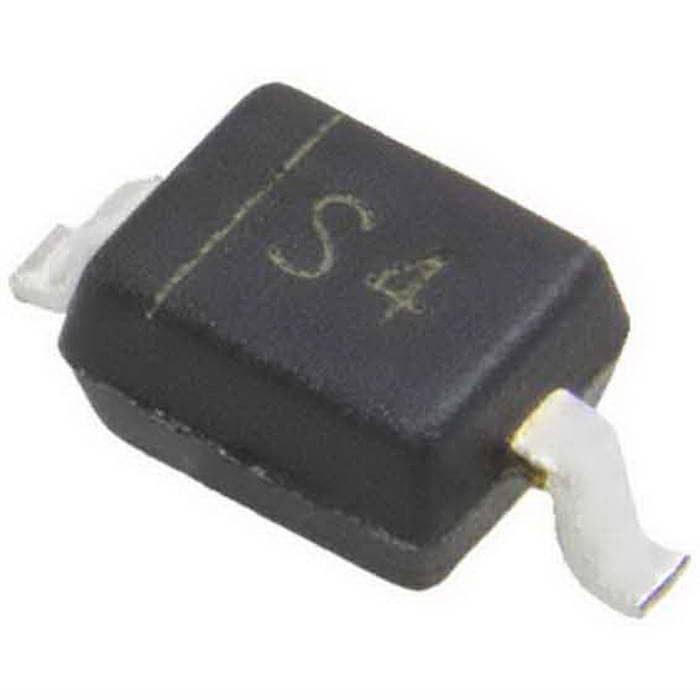

1N5819WS KUU диод Шоттки
40 В, 350 мА, SOD-323
- MPN
- 1N5819WS
- Бренд
- KUU
- Артикул RU
- 122897
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 0,35
- Прямое падение напряжения (Vf), В
- 0,6
- Ударный прямой ток, А
- 1,5
- Ток утечки, мА
- 0,005
15 500 шт в наличии0,88 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 0,35
- Прямое падение напряжения (Vf), В
- 0,6
- Ударный прямой ток, А
- 1,5
- Ток утечки, мА
- 0,005
- Емкость, пФ
- 50
Монтаж и корпус

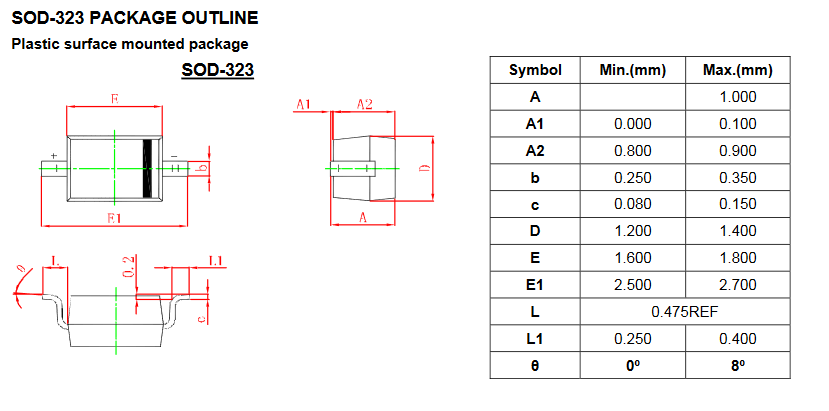

- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.03
- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 10
Документация и схема
Условия поставки
Обновлено 21.08.2026- Источник / остаток
- Каталог RU Electronics · 15 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка

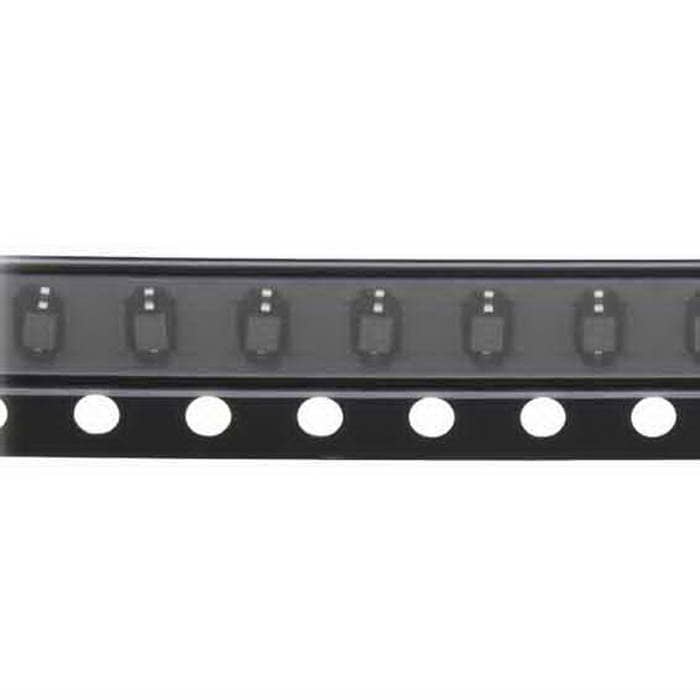

- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
1N5819WS диод Шоттки для поверхностного монтажа в корпусе SOD-323. Максимальное обратное напряжение 40 В, максимальный прямой ток 0.35 А. Прямое падение напряжения 0.6 В. Ток утечки 5 мкА.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт1500 шт
20233 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N5819WSKUUАрт. RU 122897 0,88 ₽15 500 шт по каталогу |  0,71 ₽15 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,98 ₽500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,66 ₽45 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,74 ₽29 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-123Отличается | SOD-123Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 40 | 40Совпадает | 40Совпадает | 40Совпадает | 40Совпадает |
| Максимальный прямой ток, А | 0,35 | 0,35Совпадает | 1Отличается | 0,35Совпадает | 0,35Совпадает |
- 0,71 ₽15 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий0,35Аналог0,35Совпадает
- 0,98 ₽500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий0,35Аналог1Отличается
- 0,66 ₽45 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий0,35Аналог0,35Совпадает
- 0,74 ₽29 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий0,35Аналог0,35Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
