SD103AX KUU диод Шоттки

40 В, 0.35 А, SOD-523

MPN
SD103AX
Бренд
KUU
Артикул RU
124340

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
40
Максимальный прямой ток, А
0,35
Прямое падение напряжения (Vf), В
0,6
Ударный прямой ток, А
2
Ток утечки, мА
0,005
Все характеристики
Документация
29 000 шт в наличии0,74 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
40
Максимальный прямой ток, А
0,35
Прямое падение напряжения (Vf), В
0,6
Ударный прямой ток, А
2
Ток утечки, мА
0,005
Емкость, пФ
50

Монтаж и корпус

Корпус
SOD-123
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
0.02
Транспортная упаковка: размер/кол-во
42*28*18.5/40000
Упаковка
8000

Другие параметры

Схема включения диодов
Одиночный
Время обратного восстановления (trr), нс
10

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SD103AX

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема SD103AX
IMAGE · Схема

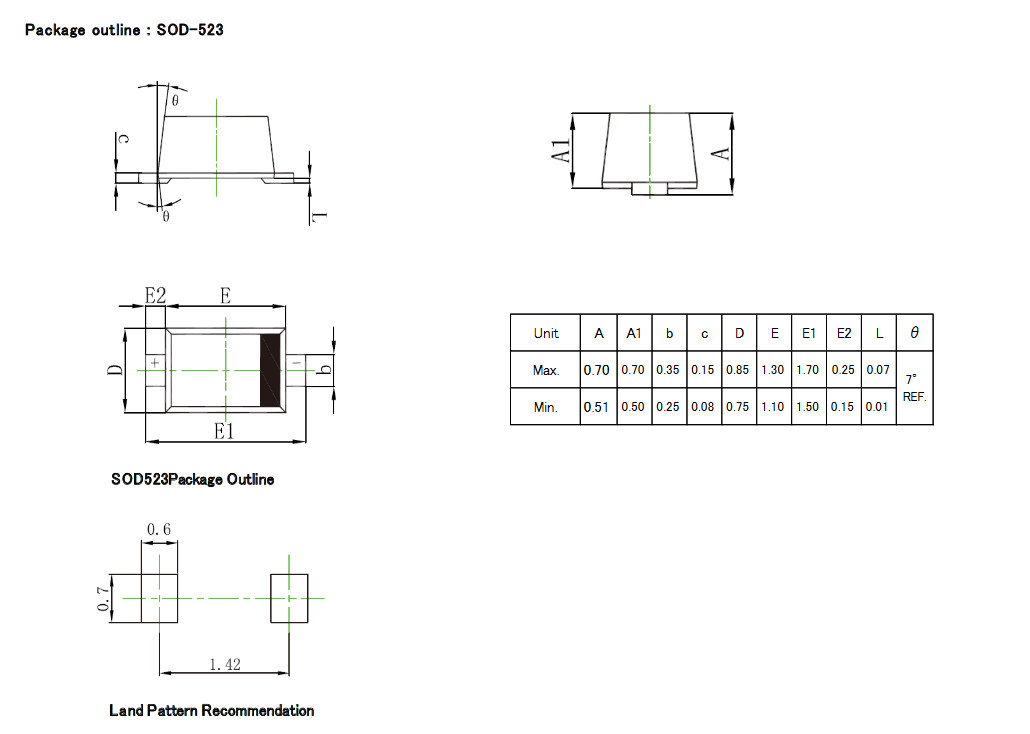

Схема SD103AX

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 29 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 000 / 8 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

SD103AX диод Шоттки для поверхностного монтажа в корпусе SOD-523. Максимальное обратное напряжение 40 В, максимальный прямой ток 350 мА. Прямое падение напряжения 0.6 В.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт55 000 шт
20248 000 шт324 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSD103AXKUUАрт. RU 124340
0,74 ₽29 000 шт по каталогу
Параметрический вариантKUUSD103AWАрт. RU 121635
0,49 ₽27 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантJSMSEMI1N5819WАрт. RU 121997
0,66 ₽27 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантKUUSD103AWSАрт. RU 123714
0,59 ₽22 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантKUU1N5819HWАрт. RU 124339
0,89 ₽40 600 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема включения диодовОдиночныйОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадает
КорпусSOD-123SOD-123СовпадаетSOD-123СовпадаетSOD-323ОтличаетсяSOD-123Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное обратное напряжение (Vrrm), В4040Совпадает40Совпадает40Совпадает40Совпадает
Максимальный прямой ток, А0,350,35Совпадает0,35Совпадает0,35Совпадает1Отличается
  • Параметрический вариантKUUSD103AWАрт. RU 121635
    0,49 ₽27 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийSOD-123АналогSOD-123Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий0,35Аналог0,35Совпадает
    Открыть товар
  • Параметрический вариантJSMSEMI1N5819WАрт. RU 121997
    0,66 ₽27 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийSOD-123АналогSOD-123Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий0,35Аналог0,35Совпадает
    Открыть товар
  • Параметрический вариантKUUSD103AWSАрт. RU 123714
    0,59 ₽22 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийSOD-123АналогSOD-323Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий0,35Аналог0,35Совпадает
    Открыть товар
  • Параметрический вариантKUU1N5819HWАрт. RU 124339
    0,89 ₽40 600 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийSOD-123АналогSOD-123Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий0,35Аналог1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
