1N4738A CTK стабилитрон 8.2 В

1 Вт, корпус DO-41

MPN
1N4738A
Бренд
CTK
Артикул RU
119121

Основные параметры

Максимальная мощность (Вт)
1
Напряжение стабилизации, В
8,2
Прямое падение напряжения (Vf), В
1,2
Минимальное напряжение стабилизации, В
7,79
Максимальное напряжение стабилизации, В
8,61
Корпус
DO-41
Все характеристики
Документация
1 000 шт в наличии1,78 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Максимальная мощность (Вт)
1
Напряжение стабилизации, В
8,2
Прямое падение напряжения (Vf), В
1,2
Минимальное напряжение стабилизации, В
7,79
Максимальное напряжение стабилизации, В
8,61

Монтаж и корпус

Корпус
DO-41
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-65...+200 °С

Упаковка и вес

Вес брутто
0.31
Транспортная упаковка: размер/кол-во
40.5*27.6*17.6/10000

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 1N4738A

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема 1N4738A
IMAGE · Схема

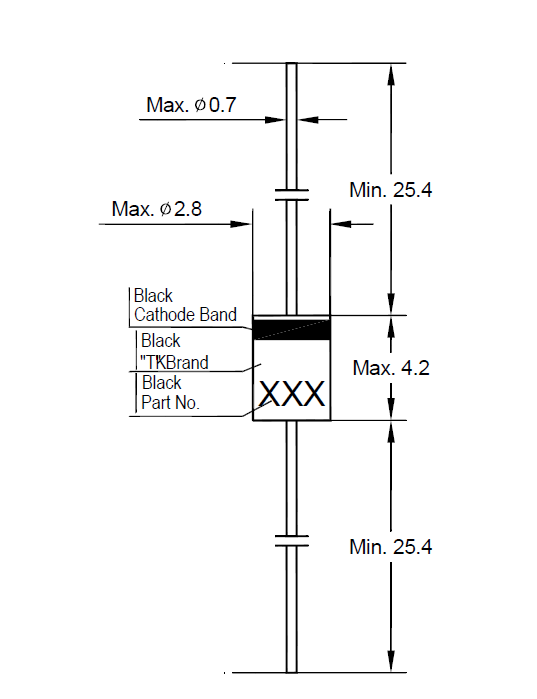

Схема 1N4738A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

1N4738A - стабилитрон (диод Зенера) выводной для сквозного монтажа в корпусе DO-41. Напряжение стабилизации 8,2 Вольт, максимальная мощность 1 Вт.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт21 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар1N4738ACTKАрт. RU 119121
1,78 ₽1 000 шт по каталогу
Параметрический вариантCTKDL4738AАрт. RU 119129
1,60 ₽25 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKBZX84C8V2Арт. RU 119497
0,89 ₽58 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKBZV55C8V2Арт. RU 72105
0,39 ₽69 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTK1N4732AАрт. RU 82118
1,78 ₽2 500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусDO-41SOD-106 (MELF)ОтличаетсяSOT-23ОтличаетсяSOD-80 (MiniMELF)ОтличаетсяDO-41Совпадает
Тип монтажасквозной (THT)поверхностный (SMT)Отличаетсяповерхностный (SMT)Отличаетсяповерхностный (SMT)Отличаетсясквозной (THT)Совпадает
Максимальное напряжение стабилизации, В8,618,61Совпадает8,61Совпадает8,61Совпадает4,94Отличается
Минимальное напряжение стабилизации, В7,797,79Совпадает7,79Совпадает7,79Совпадает4,47Отличается
Напряжение стабилизации, В8,28,2Совпадает8,2Совпадает8,2Совпадает4,7Отличается
  • Параметрический вариантCTKDL4738AАрт. RU 119129
    1,60 ₽25 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-41АналогSOD-106 (MELF)Отличается
    Тип монтажа
    Текущийсквозной (THT)Аналогповерхностный (SMT)Отличается
    Максимальное напряжение стабилизации, В
    Текущий8,61Аналог8,61Совпадает
    Минимальное напряжение стабилизации, В
    Текущий7,79Аналог7,79Совпадает
    Напряжение стабилизации, В
    Текущий8,2Аналог8,2Совпадает
    Открыть товар
  • Параметрический вариантCTKBZX84C8V2Арт. RU 119497
    0,89 ₽58 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-41АналогSOT-23Отличается
    Тип монтажа
    Текущийсквозной (THT)Аналогповерхностный (SMT)Отличается
    Максимальное напряжение стабилизации, В
    Текущий8,61Аналог8,61Совпадает
    Минимальное напряжение стабилизации, В
    Текущий7,79Аналог7,79Совпадает
    Напряжение стабилизации, В
    Текущий8,2Аналог8,2Совпадает
    Открыть товар
  • Параметрический вариантCTKBZV55C8V2Арт. RU 72105
    0,39 ₽69 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-41АналогSOD-80 (MiniMELF)Отличается
    Тип монтажа
    Текущийсквозной (THT)Аналогповерхностный (SMT)Отличается
    Максимальное напряжение стабилизации, В
    Текущий8,61Аналог8,61Совпадает
    Минимальное напряжение стабилизации, В
    Текущий7,79Аналог7,79Совпадает
    Напряжение стабилизации, В
    Текущий8,2Аналог8,2Совпадает
    Открыть товар
  • Параметрический вариантCTK1N4732AАрт. RU 82118
    1,78 ₽2 500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийDO-41АналогDO-41Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение стабилизации, В
    Текущий8,61Аналог4,94Отличается
    Минимальное напряжение стабилизации, В
    Текущий7,79Аналог4,47Отличается
    Напряжение стабилизации, В
    Текущий8,2Аналог4,7Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
