Datasheet 15EDGVC-3.5-02P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя
15EDGVC-3.5-02P-14-00Z(H)
Товар подлежит обязательной маркировке- MPN
- 15EDGVC-3.5-02P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109175
Основные параметры
- Номинальный ток, А
- 5
- Совместимость
- штепсельный клеммник (розетка) 15EDGK-3,5 02P
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 3,5
- Способ монтажа
- на плату
100 шт в наличии6,95 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Номинальный ток, А
- 5
Монтаж и корпус
- Шаг контактов, мм
- 3,5
- Способ монтажа
- на плату
- Количество контактов
- 2
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 7
- Ширина, мм
- 7,8
- Высота, мм
- 9,2
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Совместимость
- штепсельный клеммник (розетка) 15EDGK-3,5 02P
- Тип разъёма
- штепсельный клеммник (вилка) серии 15EDGV, прямая

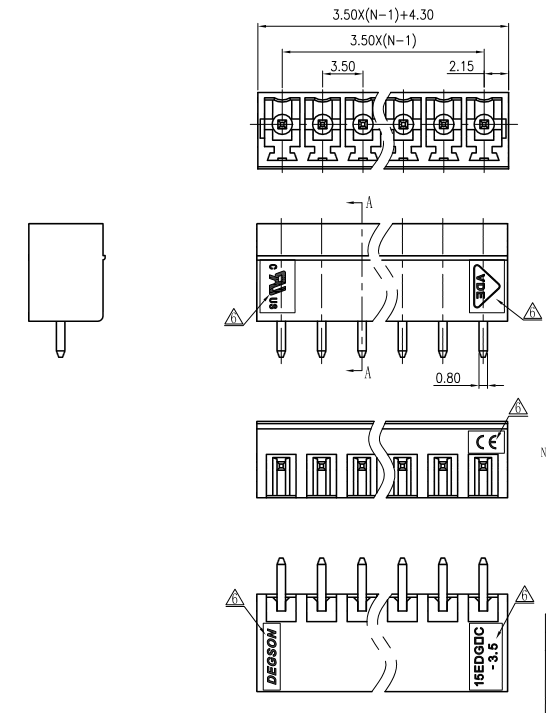

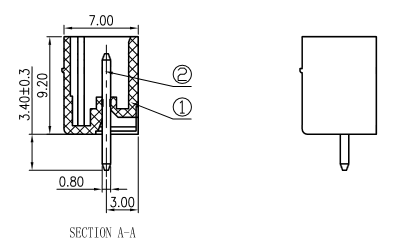

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар15EDGVC-3.5-02P-14-00Z(H)DEGSONАрт. RU 109175 6,95 ₽100 шт по каталогу |  1,87 ₽4 100 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,65 ₽5 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,98 ₽100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,89 ₽7 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 15EDGV, прямая | разъемный клеммный блок на плату, 2 контакта, серии 15ERGVC-3.5, вилка (M)Отличается | штепсельный клеммник (вилка) серии 15EDGV, прямойОтличается | 2EDGVОтличается | Колодка клеммная винтовая серии L-KLS2-128I угловаяОтличается |
| Количество контактов | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | —Нет данных | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 1,87 ₽4 100 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямаяАналогразъемный клеммный блок на плату, 2 контакта, серии 15ERGVC-3.5, вилка (M)Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 3,65 ₽5 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямаяАналогштепсельный клеммник (вилка) серии 15EDGV, прямойОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 5,98 ₽100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямаяАналог2EDGVОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 6,89 ₽7 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямаяАналогКолодка клеммная винтовая серии L-KLS2-128I угловаяОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
