Цилиндрический разъем GX в пластиковом корпусе уже на складе РУ Электроникс

Семейство малогабаритных цилиндрических разъемов GX компании RUICHI пополнилось новыми моделями.

В самом востребованном типоразмере GX16 появились варианты в пластиковом корпусе. Это более бюджетные решения по сравнению со стандартными GX16M в металлическом корпусе. Кроме того, они имеют существенно меньший вес в среднем 30-50% на комплект, что очень важно для носимых устройств и мобильных систем. По электрическим параметрам (рабочему напряжению и току) они не уступают своим «собратьям» из металла.

Кабельные вилки состоят из металлического контактного блока и пластикового хвостовика. Также они комплектуются резиновым защитным колпачком по умолчанию.

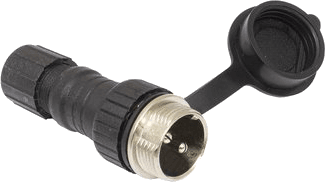

Рис. 1 Кабельная вилка GX16-P-2 в сборе

Разъемы серии GX в пластиковом корпусе имеют степень пылевлагозащиты IP55. Это позволяет использовать их вне помещений. Также эти соединители можно применять в умеренно вибронагруженных приложениях.

Еще одно отличие от стандартной серии GX в металлическом корпусе - кабельный ввод в основании хвостовика. Данная конструкция позволяет ускорить монтаж и равномерно зафиксировать кабель диаметром до 6.5 мм. Контакты выполнены из меди, покрытой никелевым сплавом. Тип контактов – под пайку. Количество циклов сочленения – до 500.

Рис. 2 Чертеж кабельной вилки на 2 контакта GX16-P-2

Рис. 2 Чертеж кабельной розетки на 2 контакта GX16-P-2A

Ниже представлена таблица с вариантами от 2 до 10 контактов и краткими параметрами.

P/N	Количество контактов	Тип разъема	Рабочее напряжение	Максимальный ток
GX16-P-2	2	Кабельная вилка	250	10
GX16-P-2A	2	Кабельная розетка	250	10
GX16-P-3	3	Кабельная вилка	250	7
GX16-P-3A	3	Кабельная розетка	250	7
GX16-P-4A	4	Кабельная розетка	250	7
GX16-P-4	4	Кабельная вилка	250	7
GX16-P-5	5	Кабельная вилка	250	7
GX16-P-5A	5	Кабельная розетка	250	5
GX16-P-6A	6	Кабельная розетка	250	5
GX16-P-6	6	Кабельная вилка	250	5
GX16-P-7	7	Кабельная вилка	250	5
GX16-P-7А	7	Кабельная розетка	250	5
GX16-P-8A	8	Кабельная розетка	250	5
GX16-P-8	8	Кабельная вилка	250	5
GX16-P-9	9	Кабельная вилка	250	5
GX16-P-9А	9	Кабельная розетка	250	5
GX16-P-10	10	Кабельная вилка	250	5
GX16-P-10А	10	Кабельная розетка	250	5

Новая серия разъемов GX в пластиковых корпусах подойдет для применений, где критически важен вес и стоимость изделия, но при этом нужно удобство монтажа, высокий ток на контакт и возможность работы «на улице». Это могут быть системы освещения, аппаратура для измерения и контроля электрических параметров, системы распределения питания, подключение датчиков, беспилотные мобильные системы, системы управления двигателями и многое другое. Образцы доступны со склада в Москве.

Даташит на серию
