Энкодер инкрементальный двухканальный с переключателем RUICHI ZEC11S
SPST NO, 5 В, 10 мА, разрешение 20/20, длина вала 20 мм, монтаж на плату вертикально, металл
- MPN
- ZEC11S 20/20 20mm pushpin
- Бренд
- Ruichi
- Артикул RU
- 115689
Основные параметры
- Номинальное напряжение, В
- 5
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер серии ZEC11S с переключателем
- Примечание
- Гайка и шайба в комплекте
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Назначение
- для определения скорости и направления вращения; угла поворота
1 130 шт в наличии48,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Номинальное напряжение, В
- 5
Монтаж и корпус
- Способ монтажа
- монтаж на плату, положение вертикальное
- Глубина, мм
- 12 (корпус)
- Ширина, мм
- 11,7 (корпус)
- Высота, мм
- 20 (без корпуса)
Условия эксплуатации
- Относительная влажность, %
- 25...85
- Срок службы, циклов
- 15000
- Диапазон рабочих температур, °C
- -10...+70
Упаковка и вес
- Вес брутто
- 6.17
- Транспортная упаковка: размер/кол-во
- 32*29*37/1500
Другие параметры
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер серии ZEC11S с переключателем
- Примечание
- Гайка и шайба в комплекте
- Назначение
- для определения скорости и направления вращения; угла поворота
- Тип вала
- с насечкой 12 мм; диаметр - 6 мм; длина L - 20 мм; материал - металл
- Разрешение
- 20 щелчков, 20 импульсов (20 PPR)
- Угол поворота, °
- 360
- Посадочное отверстие, мм
- Ф7

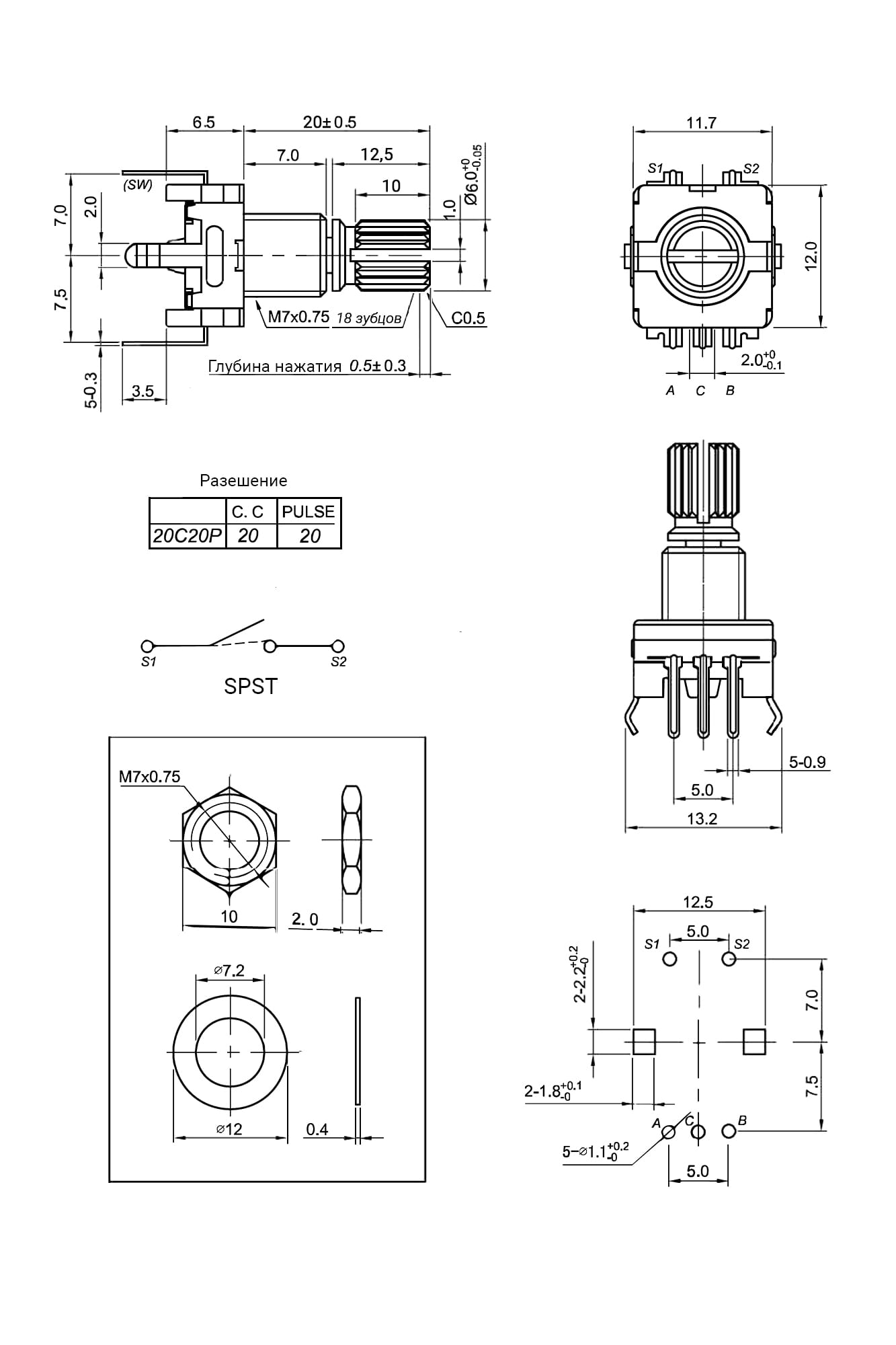

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 1 130 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Энкодер инкрементальный двухканальный с переключателем RUICHI ZEC11S, SPST NO, 5 В, 10 мА, разрешение 20/20, длина вала 20 мм, монтаж на плату вертикально, металл - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт330 шт
2026100 шт111 100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарZEC11S 20/20 20mm pushpinRUICHIАрт. RU 115689 48,42 ₽1 130 шт по каталогу |  46,23 ₽625 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  26,74 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  51,98 ₽1 365 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  61,62 ₽2 490 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Назначение | для определения скорости и направления вращения; угла поворота | для определения скорости и направления вращения; угла поворотаСовпадает | для определения скорости и направления вращения; угла поворотаСовпадает | для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управленияОтличается | для определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияОтличается |
| Способ монтажа | монтаж на плату, положение вертикальное | монтаж на плату, положение вертикальноеСовпадает | монтаж на плату, положение горизонтальноеОтличается | монтаж на плату, положение вертикальноеСовпадает | монтаж на плату, положение вертикальноеСовпадает |
| Максимальный ток | 0,5...5 мА/ канал; общий вывод - 0,5...10 мА | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает | 0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает |
| Номинальное напряжение, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Относительная влажность, % | 25...85 | 25...85Совпадает | 25...85Совпадает | 25...85Совпадает | 25...85Совпадает |
- 46,23 ₽625 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Назначение
- Текущийдля определения скорости и направления вращения; угла поворотаАналогдля определения скорости и направления вращения; угла поворотаСовпадает
- Способ монтажа
- Текущиймонтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеСовпадает
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 26,74 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определения скорости и направления вращения; угла поворотаАналогдля определения скорости и направления вращения; угла поворотаСовпадает
- Способ монтажа
- Текущиймонтаж на плату, положение вертикальноеАналогмонтаж на плату, положение горизонтальноеОтличается
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 51,98 ₽1 365 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определения скорости и направления вращения; угла поворотаАналогдля определения скорости и направления вращения; угла поворота; прим. в качестве ручки управленияОтличается
- Способ монтажа
- Текущиймонтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеСовпадает
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
- 61,62 ₽2 490 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Назначение
- Текущийдля определения скорости и направления вращения; угла поворотаАналогдля определ. скорости и направления вращения; угла поворота; примен. в качестве ручки управленияОтличается
- Способ монтажа
- Текущиймонтаж на плату, положение вертикальноеАналогмонтаж на плату, положение вертикальноеСовпадает
- Максимальный ток
- Текущий0,5...5 мА/ канал; общий вывод - 0,5...10 мААналог0,5...5 мА/ канал; общий вывод - 0,5...10 мАСовпадает
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Относительная влажность, %
- Текущий25...85Аналог25...85Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
