Datasheet ZCAT1518-0730 (grey)
Технические параметры, размеры и рекомендации производителя

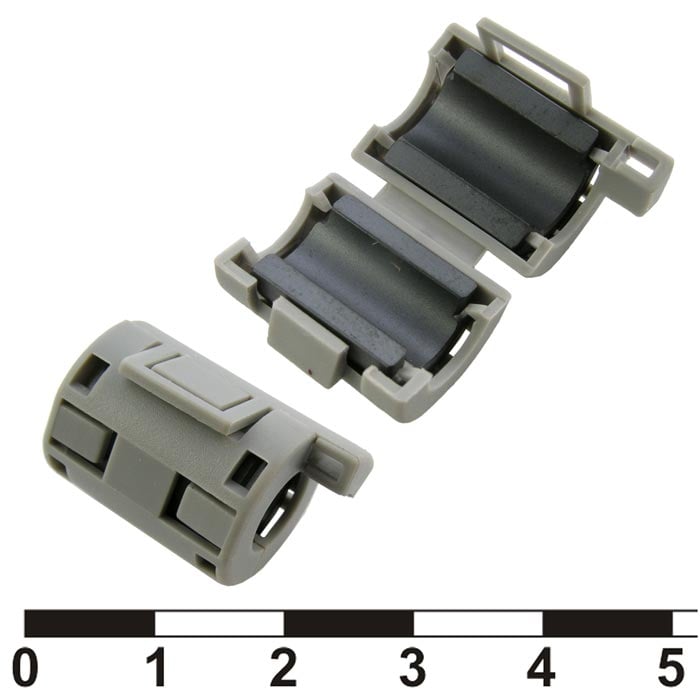

Фильтр ферритовый на провод RUICHI ZCAT1518-0730
серый, в корпусе
- MPN
- ZCAT1518-0730 (grey)
- Бренд
- Ruichi
- Артикул RU
- 72349
Основные параметры
- Диапазон частот, МГц
- 10...500
- Диаметр входящего кабеля
- (макс.) 7 мм
- Диаметр корпуса, мм
- 15
- Импеданс
- мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом
- Тип
- ферритовый фильтр в корпусе
- Диапазон рабочих температур, °C
- 0...+50
Под заказ36,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- 10...500
Монтаж и корпус
- Диаметр входящего кабеля
- (макс.) 7 мм
- Диаметр корпуса, мм
- 15
- Глубина, мм
- 22
Условия эксплуатации
- Диапазон рабочих температур, °C
- 0...+50
Упаковка и вес
- Вес брутто
- 6.40
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/1000
Другие параметры
- Импеданс
- мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом
- Тип
- ферритовый фильтр в корпусе
- Цвет
- серый
Документация и схема
Условия поставки
Обновлено 21.08.2026- Источник / остаток
- Каталог RU Electronics · 1 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Фильтр ферритовый на провод RUICHI ZCAT1518-0730, серый, в корпусе предназначен для фильтрации высокочастотных помех и наводок в проводниках за счет повышения их индуктивности. Устанавливаются на кабель на стороне защищаемого устройства в 2-3 см от разъема, на кабелях передачи данных можно устанавливать с двух концов кабеля.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарZCAT1518-0730 (grey)RUICHIАрт. RU 72349 36,26 ₽Под заказ |  32,83 ₽5 000 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  17,87 ₽75 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  35,75 ₽50 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  30,37 ₽375 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса, мм | 15 | 16,5Отличается | —Нет данных | —Нет данных | —Нет данных |
| Диапазон частот, МГц | 10...500 | 10...500Совпадает | 10...500Совпадает | 10...500Совпадает | 10...500Совпадает |
| Диаметр входящего кабеля | (макс.) 7 мм | (макс.) 7 ммСовпадает | 6± 0,8Отличается | 6,5 ± 0,8Отличается | 2±0,4 х 28±1Отличается |
| Диапазон рабочих температур, °C | 0...+50 | 0...+50Совпадает | 0...+50Совпадает | 0...+50Совпадает | 0...+50Совпадает |
| Глубина, мм | 22 | 30Отличается | 23,1±1Отличается | 32,5±1Отличается | 14,8±1Отличается |
- 32,83 ₽5 000 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Диаметр корпуса, мм
- Текущий15Аналог16,5Отличается
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 7 ммАналог(макс.) 7 ммСовпадает
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущий22Аналог30Отличается
- 17,87 ₽75 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий15Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 7 ммАналог6± 0,8Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущий22Аналог23,1±1Отличается
- 35,75 ₽50 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий15Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 7 ммАналог6,5 ± 0,8Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущий22Аналог32,5±1Отличается
- 30,37 ₽375 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий15Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 7 ммАналог2±0,4 х 28±1Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущий22Аналог14,8±1Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
