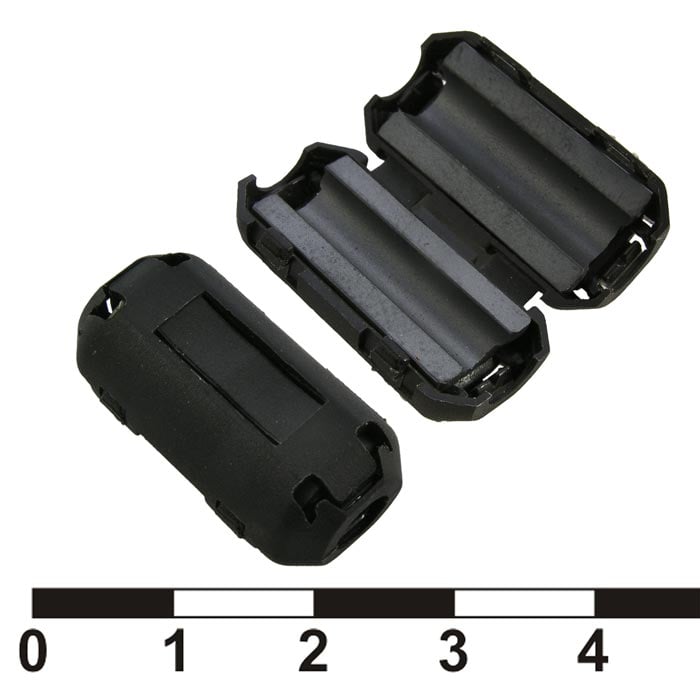

Фильтр ферритовый на провод RUICHI ZCAT1325-0530A-BK

чёрный, в корпусе

MPN
ZCAT1325-0530A-BK (black)
Бренд
Ruichi
Артикул RU
72348

Основные параметры

Диапазон частот, МГц
10...500
Диаметр входящего кабеля
3...5 (С = 5±1 мм) мм
Диаметр корпуса, мм
12,8
Импеданс
мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом
Тип
ферритовый фильтр в корпусе, тип А
Диапазон рабочих температур, °C
0...+50
Все характеристики
Документация
Под заказ27,93 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Диапазон частот, МГц
10...500

Монтаж и корпус

Диаметр входящего кабеля
3...5 (С = 5±1 мм) мм
Диаметр корпуса, мм
12,8
Глубина, мм
25
Ширина, мм
11,2

Условия эксплуатации

Диапазон рабочих температур, °C
0...+50

Упаковка и вес

Вес брутто
6.78
Транспортная упаковка: размер/кол-во
42*28*18.5/3000

Другие параметры

Импеданс
мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом
Тип
ферритовый фильтр в корпусе, тип А
Цвет
черный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ZCAT1325-0530A-BK (black)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ZCAT1325-0530A-BK (black)
IMAGE · Схема

Схема ZCAT1325-0530A-BK (black)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 16.09.2026
Источник / остаток
Каталог RU Electronics · 14 300 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Фильтр ферритовый на провод RUICHI ZCAT1325-0530A-BK, черный, в корпусе предназначен для фильтрации высокочастотных помех и наводок в проводниках за счет повышения их индуктивности. Устанавливаются на кабель на стороне защищаемого устройства в 2-3 см от разъема, на кабелях передачи данных можно устанавливать с двух концов кабеля.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарZCAT1325-0530A-BK (black)RUICHIАрт. RU 72348
27,93 ₽Под заказ
Параметрический вариантRUICHIZCAT1833-6530F (black)Арт. RU 128985
35,75 ₽50 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIZCAT3615-2830D (black)Арт. RU 128983
30,37 ₽350 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIZCAT2032-0930B (black)Арт. RU 128988
44,64 ₽175 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIZCAT2233-1030F (black)Арт. RU 128986
53,64 ₽125 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Диаметр корпуса, мм12,8—Нет данных—Нет данных—Нет данных—Нет данных
Диапазон частот, МГц10...50010...500Совпадает10...500Совпадает10...500Совпадает10...500Совпадает
Диаметр входящего кабеля3...5 (С = 5±1 мм) мм6,5 ± 0,8Отличается2±0,4 х 28±1Отличается8,5 ± 1Отличается10 ± 0,8Отличается
Диапазон рабочих температур, °C0...+500...+50Совпадает0...+50Совпадает0...+50Совпадает0...+50Совпадает
Глубина, мм2532,5±1Отличается14,8±1Отличается28,3±1Отличается33±1Отличается
  • Параметрический вариантRUICHIZCAT1833-6530F (black)Арт. RU 128985
    35,75 ₽50 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий12,8Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий3...5 (С = 5±1 мм) ммАналог6,5 ± 0,8Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущий25Аналог32,5±1Отличается
    Открыть товар
  • Параметрический вариантRUICHIZCAT3615-2830D (black)Арт. RU 128983
    30,37 ₽350 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий12,8Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий3...5 (С = 5±1 мм) ммАналог2±0,4 х 28±1Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущий25Аналог14,8±1Отличается
    Открыть товар
  • Параметрический вариантRUICHIZCAT2032-0930B (black)Арт. RU 128988
    44,64 ₽175 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий12,8Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий3...5 (С = 5±1 мм) ммАналог8,5 ± 1Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущий25Аналог28,3±1Отличается
    Открыть товар
  • Параметрический вариантRUICHIZCAT2233-1030F (black)Арт. RU 128986
    53,64 ₽125 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий12,8Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий3...5 (С = 5±1 мм) ммАналог10 ± 0,8Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущий25Аналог33±1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
