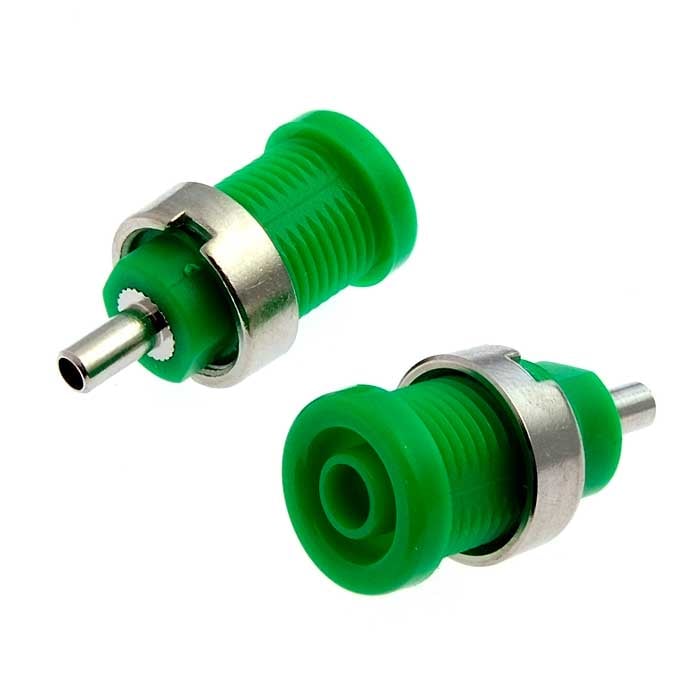

Гнездо RUICHI Z014 4 мм panel jack зелёный

на панель под пайку

Товар подлежит обязательной маркировке
MPN
Z014 4mm panel jack GREEN
Бренд
Ruichi
Артикул RU
106934

Основные параметры

Номинальное напряжение
30 (AC/ DC) В
Глубина
23,5 (корпус); 27,5 (полная) мм
Максимальный ток
19 А
Диаметр корпуса
14,5 мм
Размер установочного отверстия
Ф12 мм
Способ монтажа
на панель/ пайка, втулка Ф1,9 мм
Все характеристики
Документация
500 шт в наличии18,54 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальный ток
19 А
Номинальное напряжение
30 (AC/ DC) В

Монтаж и корпус

Глубина
23,5 (корпус); 27,5 (полная) мм
Диаметр корпуса
14,5 мм
Размер установочного отверстия
Ф12 мм
Способ монтажа
на панель/ пайка, втулка Ф1,9 мм
Материал
корпус - ABS ; металл - никелированная латунь

Условия эксплуатации

Диапазон рабочих температур
-25+50°C

Упаковка и вес

Вес брутто
4.95
Транспортная упаковка: размер/кол-во
42*28*27/1000

Другие параметры

Тип разъёма
гнездо (F) Ф4 мм, цвет изолятора - зеленый

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

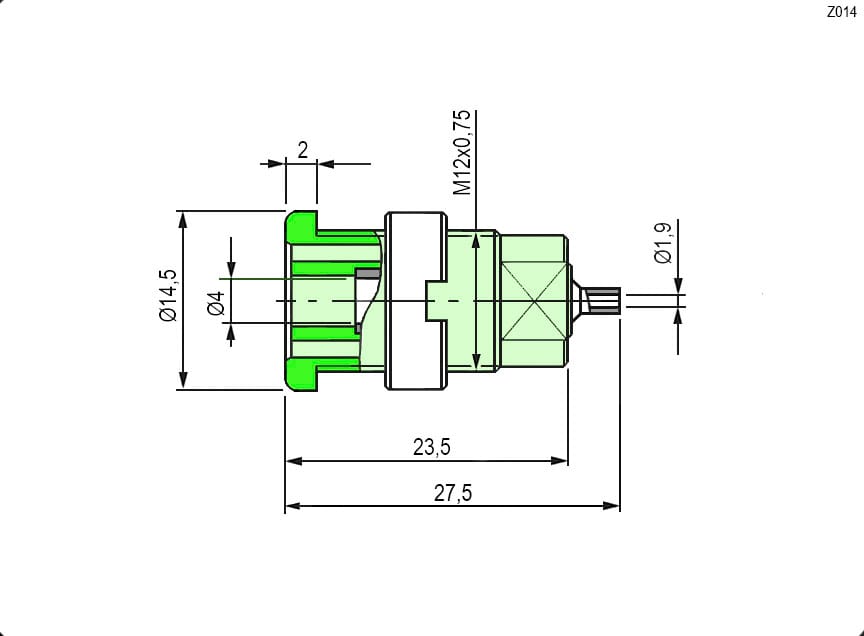

Миниатюра: Схема Z014 4mm panel jack GREEN
IMAGE · Схема

Схема Z014 4mm panel jack GREEN

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2020

Описание

Разъём штыревой и гнездо – это изделия, используемые для соединения электронных устройств при помощи кабеля. Основное предназначение штыревых разъёмов и гнёзд – согласование работы электронных устройств. Данные разъёмы отличаются высокой надёжностью соединения, при этом потери передаваемых данных сведены к минимуму. Некоторые из них имеют изолированный корпус. При соединении кабелей с помощью штыревых гнёзд и разъёмов абсолютно исключены обрывы сети и дребезг контактов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2020100 шт5500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарZ014 4mm panel jack GREENRUICHIАрт. RU 106934
18,54 ₽500 шт по каталогу
Параметрический вариантRUICHIZ014 4mm panel jack YELLOWАрт. RU 106935
18,56 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ016 4mm panel jack GREENАрт. RU 106910
30,37 ₽760 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIZ011 4mm panel jack GREENАрт. RU 106883
14,73 ₽800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIZP012 4mm Panel-mount Socket,BLUEАрт. RU 96432
20,00 ₽50 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Диаметр корпуса14,5 мм14,5 ммСовпадает14,5 ммСовпадает10,0 ммОтличается14,5 ммСовпадает
Тип разъёмагнездо (F) Ф4 мм, цвет изолятора - зеленыйгнездо (F) Ф4 мм, цвет изолятора - желтыйОтличаетсягнездо (F) Ф4 мм, цвет изолятора - зеленыйСовпадаетгнездо (F) Ф4 мм, цвет изолятора - зеленыйСовпадает—Нет данных
Способ монтажана панель/ пайка, втулка Ф1,9 ммна панель/ пайка, втулка Ф1,9 ммСовпадаетна панель / пайка лепестка под винт 4 ммОтличаетсяна панель/ пайка, Ф2,5 ммОтличается—Нет данных
Номинальное напряжение30 (AC/ DC) В30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает
Максимальный ток19 А19 АСовпадает—Нет данных19 АСовпадает—Нет данных
  • Параметрический вариантRUICHIZ014 4mm panel jack YELLOWАрт. RU 106935
    18,56 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Диаметр корпуса
    Текущий14,5 ммАналог14,5 ммСовпадает
    Тип разъёма
    Текущийгнездо (F) Ф4 мм, цвет изолятора - зеленыйАналоггнездо (F) Ф4 мм, цвет изолятора - желтыйОтличается
    Способ монтажа
    Текущийна панель/ пайка, втулка Ф1,9 ммАналогна панель/ пайка, втулка Ф1,9 ммСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий19 ААналог19 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIZ016 4mm panel jack GREENАрт. RU 106910
    30,37 ₽760 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Диаметр корпуса
    Текущий14,5 ммАналог14,5 ммСовпадает
    Тип разъёма
    Текущийгнездо (F) Ф4 мм, цвет изолятора - зеленыйАналоггнездо (F) Ф4 мм, цвет изолятора - зеленыйСовпадает
    Способ монтажа
    Текущийна панель/ пайка, втулка Ф1,9 ммАналогна панель / пайка лепестка под винт 4 ммОтличается
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий19 ААналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIZ011 4mm panel jack GREENАрт. RU 106883
    14,73 ₽800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Диаметр корпуса
    Текущий14,5 ммАналог10,0 ммОтличается
    Тип разъёма
    Текущийгнездо (F) Ф4 мм, цвет изолятора - зеленыйАналоггнездо (F) Ф4 мм, цвет изолятора - зеленыйСовпадает
    Способ монтажа
    Текущийна панель/ пайка, втулка Ф1,9 ммАналогна панель/ пайка, Ф2,5 ммОтличается
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий19 ААналог19 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIZP012 4mm Panel-mount Socket,BLUEАрт. RU 96432
    20,00 ₽50 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Диаметр корпуса
    Текущий14,5 ммАналог14,5 ммСовпадает
    Тип разъёма
    Текущийгнездо (F) Ф4 мм, цвет изолятора - зеленыйАналог—Нет данных
    Способ монтажа
    Текущийна панель/ пайка, втулка Ф1,9 ммАналог—Нет данных
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий19 ААналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
