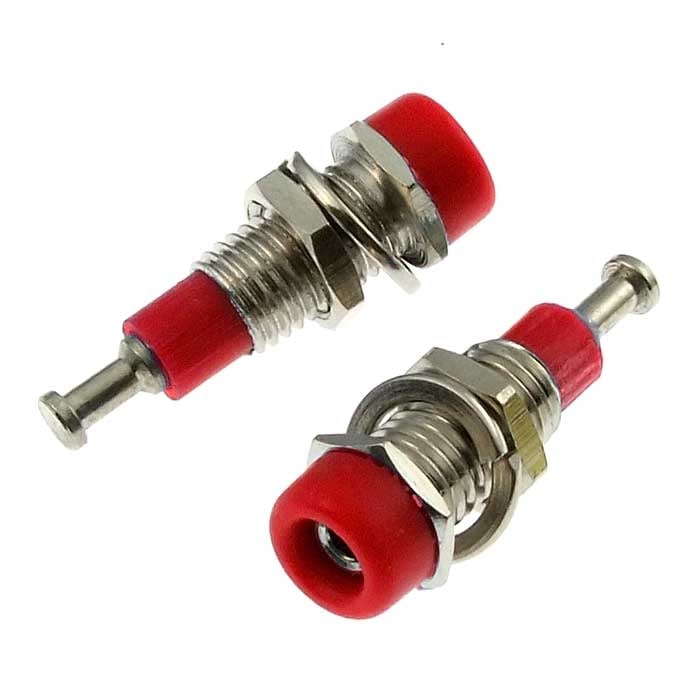

Гнездо RUICHI Z008 2 мм panel jack красный

на панель под пайку

Товар подлежит обязательной маркировке
MPN
Z008 2mm panel jack RED
Бренд
Ruichi
Артикул RU
106903

Основные параметры

Номинальное напряжение
30 (AC/ DC) В
Глубина
24,5 мм
Максимальный ток
10 А
Диаметр корпуса
8 мм
Размер установочного отверстия
Ф6 мм
Способ монтажа
на панель/ пайка
Все характеристики
Документация
20 шт в наличии37,34 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Максимальный ток
10 А
Номинальное напряжение
30 (AC/ DC) В

Монтаж и корпус

Глубина
24,5 мм
Диаметр корпуса
8 мм
Размер установочного отверстия
Ф6 мм
Способ монтажа
на панель/ пайка
Материал
корпус - PA; металл - никелированная латунь

Упаковка и вес

Вес брутто
3.38
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Тип разъёма
гнездо (F) Ф2 мм, цвет изолятора - красный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема Z008 2mm panel jack RED
IMAGE · Схема

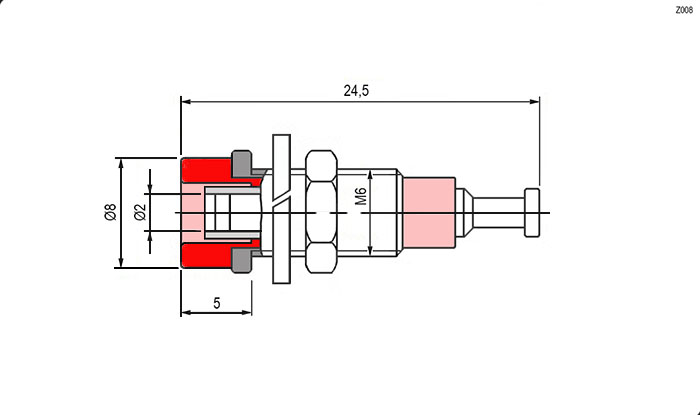

Схема Z008 2mm panel jack RED

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Разъём штыревой и гнездо – это изделия, используемые для соединения электронных устройств при помощи кабеля. Основное предназначение штыревых разъёмов и гнёзд – согласование работы электронных устройств. Данные разъёмы отличаются высокой надёжностью соединения, при этом потери передаваемых данных сведены к минимуму. Некоторые из них имеют изолированный корпус. При соединении кабелей с помощью штыревых гнёзд и разъёмов абсолютно исключены обрывы сети и дребезг контактов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарZ008 2mm panel jack REDRUICHIАрт. RU 106903
37,34 ₽20 шт по каталогу
Параметрический вариантRUICHIZ008 2mm panel jack BLACKАрт. RU 106904
37,34 ₽100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ008 2mm panel jack BLUEАрт. RU 106889
35,97 ₽434 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ008 2mm panel jack GREENАрт. RU 106888
35,97 ₽450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ007 2mm panel jack GREENАрт. RU 106900
37,20 ₽1 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Тип разъёмагнездо (F) Ф2 мм, цвет изолятора - красныйгнездо (F) Ф2 мм, цвет изолятора - черныйОтличаетсягнездо (F) Ф2 мм, цвет изолятора - синийОтличаетсягнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличаетсягнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличается
Диаметр корпуса8 мм8 ммСовпадает8 ммСовпадает8 ммСовпадает—Нет данных
Способ монтажана панель/ пайкана панель/ пайкаСовпадаетна панель/ пайкаСовпадаетна панель/ пайкаСовпадаетна панель/ пайкаСовпадает
Номинальное напряжение30 (AC/ DC) В30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 ВОтличается
Максимальный ток10 А10 АСовпадает10 АСовпадает10 АСовпадает10 АСовпадает
  • Параметрический вариантRUICHIZ008 2mm panel jack BLACKАрт. RU 106904
    37,34 ₽100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийгнездо (F) Ф2 мм, цвет изолятора - красныйАналоггнездо (F) Ф2 мм, цвет изолятора - черныйОтличается
    Диаметр корпуса
    Текущий8 ммАналог8 ммСовпадает
    Способ монтажа
    Текущийна панель/ пайкаАналогна панель/ пайкаСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий10 ААналог10 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIZ008 2mm panel jack BLUEАрт. RU 106889
    35,97 ₽434 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийгнездо (F) Ф2 мм, цвет изолятора - красныйАналоггнездо (F) Ф2 мм, цвет изолятора - синийОтличается
    Диаметр корпуса
    Текущий8 ммАналог8 ммСовпадает
    Способ монтажа
    Текущийна панель/ пайкаАналогна панель/ пайкаСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий10 ААналог10 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIZ008 2mm panel jack GREENАрт. RU 106888
    35,97 ₽450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийгнездо (F) Ф2 мм, цвет изолятора - красныйАналоггнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличается
    Диаметр корпуса
    Текущий8 ммАналог8 ммСовпадает
    Способ монтажа
    Текущийна панель/ пайкаАналогна панель/ пайкаСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Максимальный ток
    Текущий10 ААналог10 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIZ007 2mm panel jack GREENАрт. RU 106900
    37,20 ₽1 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    Текущийгнездо (F) Ф2 мм, цвет изолятора - красныйАналоггнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличается
    Диаметр корпуса
    Текущий8 ммАналог—Нет данных
    Способ монтажа
    Текущийна панель/ пайкаАналогна панель/ пайкаСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 ВОтличается
    Максимальный ток
    Текущий10 ААналог10 АСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
