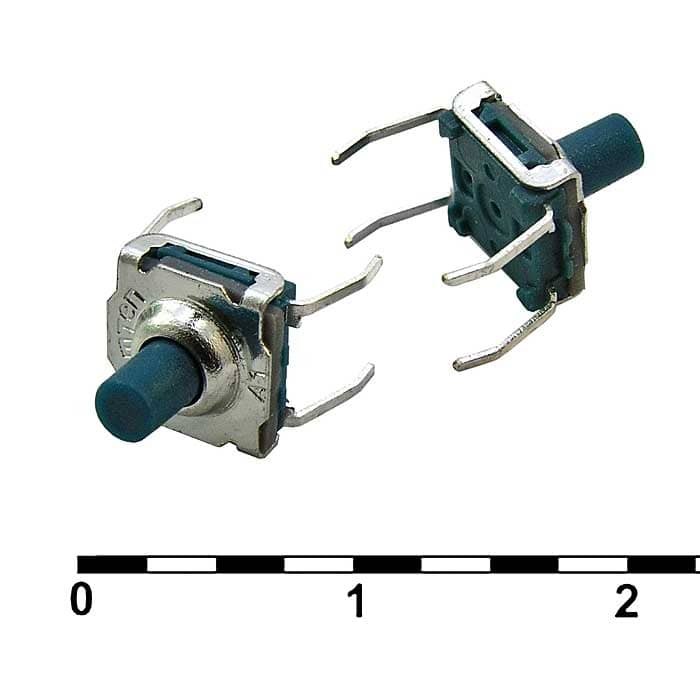

Тактовая кнопка пылевлагозащищенная RUICHI WS7770S-250AL

7.5х7.5х5 мм, OFF-ON (4Р), IP 67, 50 мА, 12 В, 100 мОм

MPN: WS7770S-250AL
Бренд: Ruichi
Артикул RU: 81619

Основные параметры

Схема переключения: OFF-(ON) (4Р) - нормально разомкнутая без фиксации
Класс защиты: IP 67
Высота: 5.0, 7.0, 8.5, 9.9 (корпус + толкатель) мм
Ширина: 7,5 мм
Глубина: 7,5 мм
Коммутируемое напряжение: 12 (DC) В

Все характеристики

Документация

336 шт в наличии17,24 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Коммутируемое напряжение: 12 (DC) В
Схема переключения: OFF-(ON) (4Р) - нормально разомкнутая без фиксации
Контактное сопротивление, не более: 100 мОм
Сопротивление изоляции, не менее: 100 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность: 100 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота: 5.0, 7.0, 8.5, 9.9 (корпус + толкатель) мм
Ширина: 7,5 мм
Глубина: 7,5 мм

Условия эксплуатации

Диапазон рабочих температур: -25...+70 °С
Класс защиты: IP 67

Упаковка и вес

Вес брутто: 0.47
Транспортная упаковка: размер/кол-во: 28.5*21*19/2000

Другие параметры

Особенности: ход толкателя 0,35 ± 0,1 мм
Наработка на отказ, не менее: 100000 циклов (электро) °С
Тип: Кнопка тактовая пылевлагозащищенная серии WS7750

Документация и схема

Файлы в каталоге не найдены

Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 14.07.2026

Источник / остаток: Каталог RU Electronics · 336 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 36 / 50 шт в упаковке
Date code / партия: Год / маркировка: 2024
Документация: Datasheet отсутствует — можно запросить

Описание

Тактовая кнопка пылевлагозащищенная RUICHI WS7770S-250AL, 7.5х7.5х5 мм, OFF-ON (4Р), IP 67, 50 мА, 12 В, 100 мОм – это устоявшееся, но не совсем верное выражение. На самом деле подобные приспособления называют «тактильные кнопки». Название появилось из-за ощущений, которые человек испытывает при нажатии.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202436 шт136 шт

202450 шт6300 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарWS7770S-250ALRUICHIАрт. RU 81619 17,24 ₽336 шт по каталогу	Параметрический вариантRUICHIWSTP7750-250ARАрт. RU 81620 16,86 ₽1 280 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIWS050S-180ARАрт. RU 81613 17,29 ₽1 100 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIWS88125-250AHАрт. RU 81623 10,71 ₽2 300 шт по каталогу Совпадает 2 из 4 сравнимых параметров	Параметрический вариантRUICHIWS6543-250ALАрт. RU 81622 17,23 ₽530 шт по каталогу Совпадает 1 из 3 сравнимых параметров
Схема переключения	OFF-(ON) (4Р) - нормально разомкнутая без фиксации	OFF-(ON) (4Р) - нормально разомкнутая без фиксацииСовпадает	OFF-ON (4Р) - нормально разомкнутая без фиксацииОтличается	—Нет данных	OFF-(ON) (4Р) - нормально разомкнутая без фиксацииСовпадает
Сопротивление изоляции, не менее	100 (при Uисп.dc=500 В) МОм	100 (при Uисп.dc=500 В) МОмСовпадает	100 (при Uисп.dc=500 В) МОмСовпадает	100 (при Uисп.dc=100 В) МОмОтличается	50 МОмОтличается
Коммутируемое напряжение	12 (DC) В	12 (DC) ВСовпадает	12 (DC) ВСовпадает	12 (DC) ВСовпадает	—Нет данных
Контактное сопротивление, не более	100 мОм	100 мОмСовпадает	100 мОмСовпадает	100 мОмСовпадает	—Нет данных
Высота	5.0, 7.0, 8.5, 9.9 (корпус + толкатель) мм	5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммСовпадает	5 (корпус + толкатель) ммОтличается	12,5 (корпус + толкатель) ммОтличается	4,3 (корпус + толкатель) ммОтличается

Параметрический вариантRUICHIWSTP7750-250ARАрт. RU 81620
16,86 ₽1 280 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) (4Р) - нормально разомкнутая без фиксацииАналогOFF-(ON) (4Р) - нормально разомкнутая без фиксацииСовпадает
Сопротивление изоляции, не менее
Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
Коммутируемое напряжение
Текущий12 (DC) ВАналог12 (DC) ВСовпадает
Контактное сопротивление, не более
Текущий100 мОмАналог100 мОмСовпадает
Высота
Текущий5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммАналог5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммСовпадает
Открыть товар
Параметрический вариантRUICHIWS050S-180ARАрт. RU 81613
17,29 ₽1 100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) (4Р) - нормально разомкнутая без фиксацииАналогOFF-ON (4Р) - нормально разомкнутая без фиксацииОтличается
Сопротивление изоляции, не менее
Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
Коммутируемое напряжение
Текущий12 (DC) ВАналог12 (DC) ВСовпадает
Контактное сопротивление, не более
Текущий100 мОмАналог100 мОмСовпадает
Высота
Текущий5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммАналог5 (корпус + толкатель) ммОтличается
Открыть товар
Параметрический вариантRUICHIWS88125-250AHАрт. RU 81623
10,71 ₽2 300 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) (4Р) - нормально разомкнутая без фиксацииАналог—Нет данных
Сопротивление изоляции, не менее
Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=100 В) МОмОтличается
Коммутируемое напряжение
Текущий12 (DC) ВАналог12 (DC) ВСовпадает
Контактное сопротивление, не более
Текущий100 мОмАналог100 мОмСовпадает
Высота
Текущий5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммАналог12,5 (корпус + толкатель) ммОтличается
Открыть товар
Параметрический вариантRUICHIWS6543-250ALАрт. RU 81622
17,23 ₽530 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
Схема переключения
ТекущийOFF-(ON) (4Р) - нормально разомкнутая без фиксацииАналогOFF-(ON) (4Р) - нормально разомкнутая без фиксацииСовпадает
Сопротивление изоляции, не менее
Текущий100 (при Uисп.dc=500 В) МОмАналог50 МОмОтличается
Коммутируемое напряжение
Текущий12 (DC) ВАналог—Нет данных
Контактное сопротивление, не более
Текущий100 мОмАналог—Нет данных
Высота
Текущий5.0, 7.0, 8.5, 9.9 (корпус + толкатель) ммАналог4,3 (корпус + толкатель) ммОтличается
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
