Выключатель путевой с поворотным рычажным роликом RUICHI WL-CL

94.1х40х41.5 мм, NO-NC, 4P, 2.5 мм2, 5 А, 250 В, 15 мОм, IP66, корпус металлический

MPN: WL-CL
Бренд: Ruichi
Артикул RU: 116667

Основные параметры

Схема переключения: NO - NC (4P)
Номинальный ток, А: 5 при 250 VAC; 0,8 при 125 VDC
Номинальное напряжение, В: АС: 250 DC: 125
Степень защиты: IP66
Частота: включение/ отключение (макс.) - 30 циклов/ мин. (электро)
Количество циклов коммутации (электро), не менее: 500000

Все характеристики

Документация

190 шт в наличии274,68 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения: NO - NC (4P)
Частота: включение/ отключение (макс.) - 30 циклов/ мин. (электро)
Количество циклов коммутации (электро), не менее: 500000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В: 1000 (50 Гц, 1 мин.) между контактами
Номинальное напряжение, В: АС: 250 DC: 125
Номинальный ток, А: 5 при 250 VAC; 0,8 при 125 VDC

Монтаж и корпус

Материал корпуса: металл
Глубина, мм: 41,5
Ширина, мм: 40
Высота, мм: корпус - 94,1

Условия эксплуатации

Степень защиты: IP66
Диапазон рабочих температур, °C: -10...+80

Упаковка и вес

Вес брутто: 270.00
Транспортная упаковка: размер/кол-во: 42*28*23/50

Другие параметры

Сечение провода, мм2: до 2,5
Тип: Выключатель путевой с поворотным рычажным роликом

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

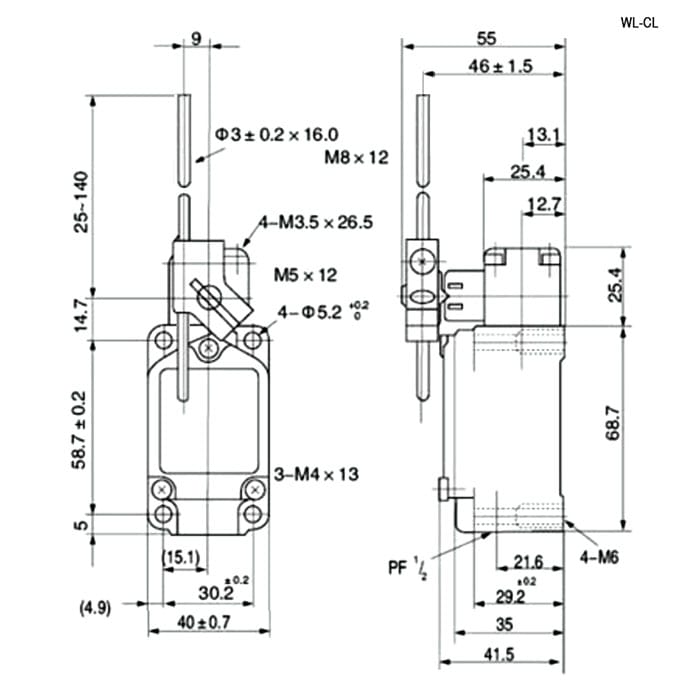

IMAGE · Схема

Схема WL-CL

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026

Источник / остаток: Каталог RU Electronics · 190 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 2 / 50 шт в упаковке
Date code / партия: Год / маркировка: 2022
Документация: Datasheet отсутствует — можно запросить

Описание

Выключатель путевой с поворотным рычажным роликом RUICHI WL-CL, 94.1х40х41.5 мм, NO-NC, 4P, 2.5 мм2, 5 А, 250 В, 15 мОм, IP66, корпус металлический представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

20222 шт2040 шт

202250 шт3150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарWL-CLRUICHIАрт. RU 116667 274,68 ₽190 шт по каталогу	Параметрический вариантRUICHIWL-CA12-2Арт. RU 116665 407,72 ₽7 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIWL-CA2-2Арт. RU 116664 425,58 ₽29 шт по каталогу Совпадает 4 из 4 сравнимых параметров	Параметрический вариантRUICHIWL-DАрт. RU 116666 274,68 ₽234 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIWL-NJАрт. RU 116668 394,46 ₽103 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	NO - NC (4P)	NO - NC (4P)Совпадает	NO - NC (4P)Совпадает	NO - NC (4P)Совпадает	NO - NC (4P)Совпадает
Материал корпуса	металл	металлСовпадает	—Нет данных	металлСовпадает	металлСовпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Частота	включение/ отключение (макс.) - 30 циклов/ мин. (электро)	включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает	включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает	20 циклов/ мин. (электро)Отличается	20 циклов/ мин. (электро)Отличается
Номинальное напряжение, В	АС: 250 DC: 125	АС: 250 DC: 125Совпадает	АС: 250 DC: 125Совпадает	АС: 250 DC: 125Совпадает	АС: 250 DC: 125Совпадает

Параметрический вариантRUICHIWL-CA12-2Арт. RU 116665
407,72 ₽7 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
Материал корпуса
ТекущийметаллАналогметаллСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Частота
Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
Номинальное напряжение, В
ТекущийАС: 250 DC: 125АналогАС: 250 DC: 125Совпадает
Открыть товар
Параметрический вариантRUICHIWL-CA2-2Арт. RU 116664
425,58 ₽29 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
Схема переключения
ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
Материал корпуса
ТекущийметаллАналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Частота
Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
Номинальное напряжение, В
ТекущийАС: 250 DC: 125АналогАС: 250 DC: 125Совпадает
Открыть товар
Параметрический вариантRUICHIWL-DАрт. RU 116666
274,68 ₽234 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
Материал корпуса
ТекущийметаллАналогметаллСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Частота
Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналог20 циклов/ мин. (электро)Отличается
Номинальное напряжение, В
ТекущийАС: 250 DC: 125АналогАС: 250 DC: 125Совпадает
Открыть товар
Параметрический вариантRUICHIWL-NJАрт. RU 116668
394,46 ₽103 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
Материал корпуса
ТекущийметаллАналогметаллСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Частота
Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналог20 циклов/ мин. (электро)Отличается
Номинальное напряжение, В
ТекущийАС: 250 DC: 125АналогАС: 250 DC: 125Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
