Datasheet WCR75-1200
Технические параметры, размеры и рекомендации производителя

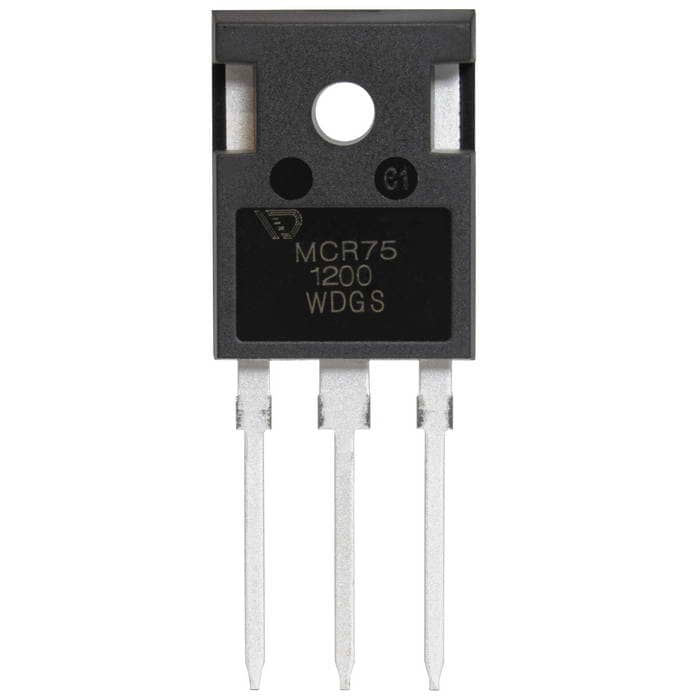

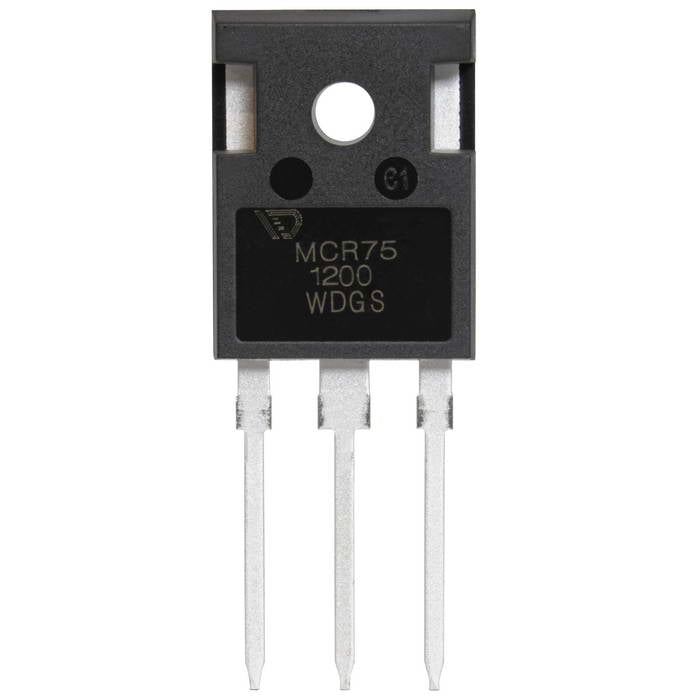

WCR75-1200
низковольтный тиристор WEIDA, 1200 В, 70 А, корпус TO-247S
- MPN
- WCR75-1200
- Бренд
- WEIDA
- Артикул RU
- 124386
Основные параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 1200
- Коммутируемый ток, А
- 70
- Максимальный ударный ток (Itsm), А
- 1000
- Ток удержания, мА
- 150
- Ток управления (Igt), мА
- 100
- Предельная скорость нарастания dV/dt, В/мкс
- 1000
240 шт в наличии205,31 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 1200
- Коммутируемый ток, А
- 70
- Максимальный ударный ток (Itsm), А
- 1000
- Ток удержания, мА
- 150
- Ток управления (Igt), мА
- 100
- Напряжение управления
- 1,5 В
Монтаж и корпус
- Корпус
- TO-247S
- Способ монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 8.93
Другие параметры
- Предельная скорость нарастания dV/dt, В/мкс
- 1000
- Тип
- Тиристор

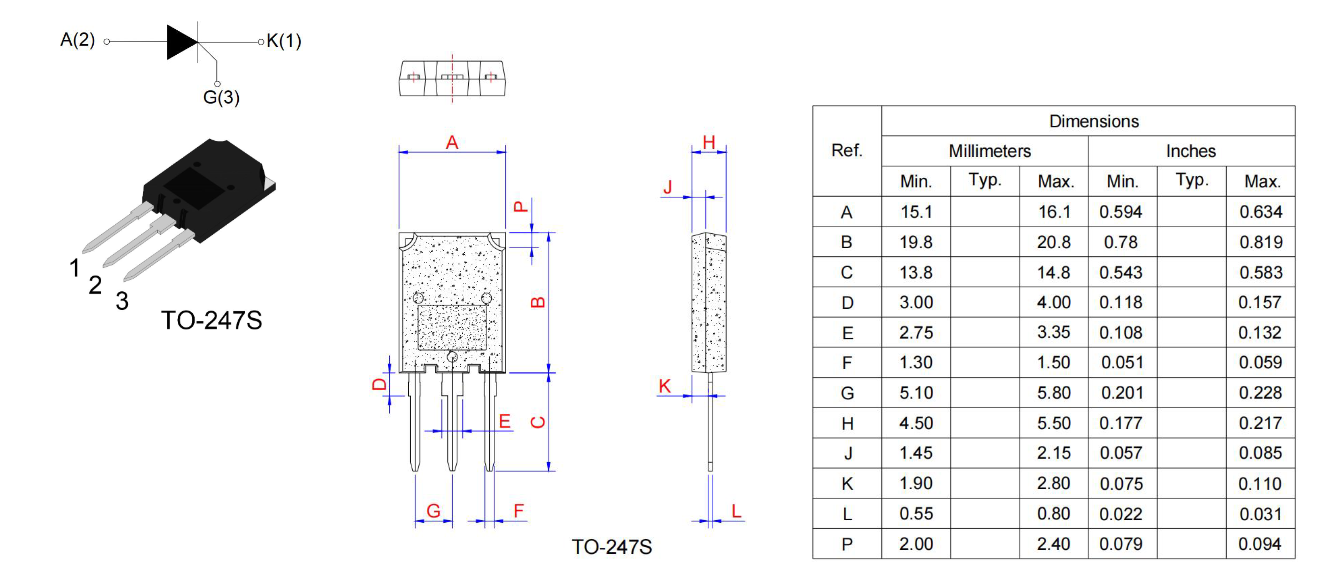

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 240 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 / 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
WCR75-1200 - тиристор для сквозного монтажа в корпусе TO-247S. Максимальное обратное апряжение 1200 Вольт, максимальный коммутируемый ток 70 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 1000 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20243 шт2060 шт
202430 шт6180 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарWCR75-1200WEIDAАрт. RU 124386 205,31 ₽240 шт по каталогу |  214,87 ₽63 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 219,62 ₽216 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  15,05 ₽1 450 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  16,43 ₽1 650 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-247S | TO-247-3 (TO-247AC)Отличается | TO-247-3 (TO-247AC)Отличается | TO-220ABОтличается | TO-220ABОтличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 70 | 55Отличается | 55Отличается | 8Отличается | 12Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 1200 | 1200Совпадает | 1200Совпадает | 600Отличается | 600Отличается |
| Ток управления (Igt), мА | 100 | 40Отличается | 150Отличается | —Нет данных | 15Отличается |
- 214,87 ₽63 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTO-247SАналогTO-247-3 (TO-247AC)Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий70Аналог55Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог1200Совпадает
- Ток управления (Igt), мА
- Текущий100Аналог40Отличается
- 219,62 ₽216 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTO-247SАналогTO-247-3 (TO-247AC)Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий70Аналог55Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог1200Совпадает
- Ток управления (Igt), мА
- Текущий100Аналог150Отличается
- 15,05 ₽1 450 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Корпус
- ТекущийTO-247SАналогTO-220ABОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий70Аналог8Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог600Отличается
- Ток управления (Igt), мА
- Текущий100Аналог—Нет данных
- 16,43 ₽1 650 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийTO-247SАналогTO-220ABОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий70Аналог12Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог600Отличается
- Ток управления (Igt), мА
- Текущий100Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
