Datasheet USBB-1J-F (SZC)
Технические параметры, размеры и рекомендации производителя

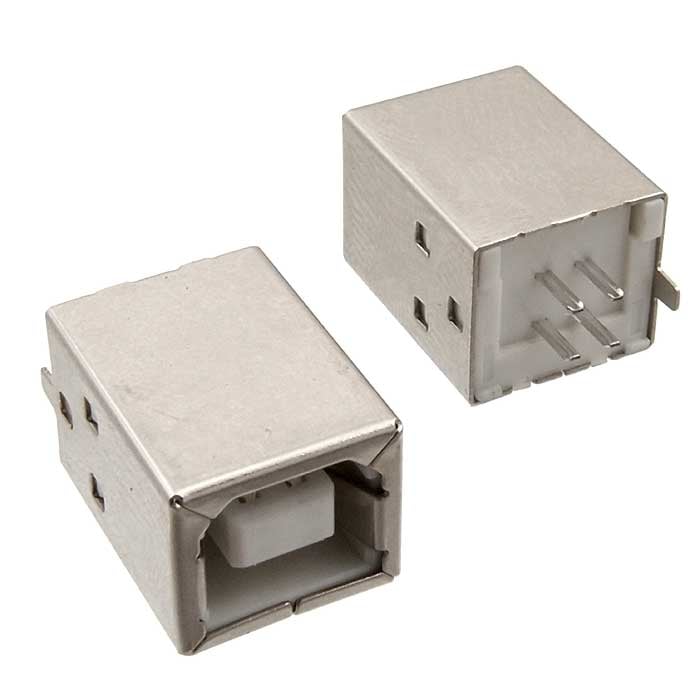

Разъём USB SZC USBB-1J-F (SZC)
1,5 А
Товар подлежит обязательной маркировке- MPN
- USBB-1J-F (SZC)
- Бренд
- SZC
- Артикул RU
- 107473
Основные параметры
- Номинальный ток, А
- 1,5
- Контактное сопротивление, мОм, не более
- 30
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Максимальное напряжение, В
- 30
- Количество циклов коммутации (электро), не менее
- 1500 раз
- Диапазон рабочих температур, °C
- -0...+50
2 000 шт в наличии21,17 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 30
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Максимальное напряжение, В
- 30
- Количество циклов коммутации (электро), не менее
- 1500 раз
- Номинальный ток, А
- 1,5
Монтаж и корпус
- Количество контактов
- 4
- Материал
- никелированная медь, PBT
- Глубина, мм
- 11
- Ширина, мм
- 11,7
- Высота, мм
- 21,4 (полная)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -0...+50
Упаковка и вес
- Вес брутто
- 4.02
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/3000
Другие параметры
- Тип разъёма
- гнездо USBB -1J, вертикальное

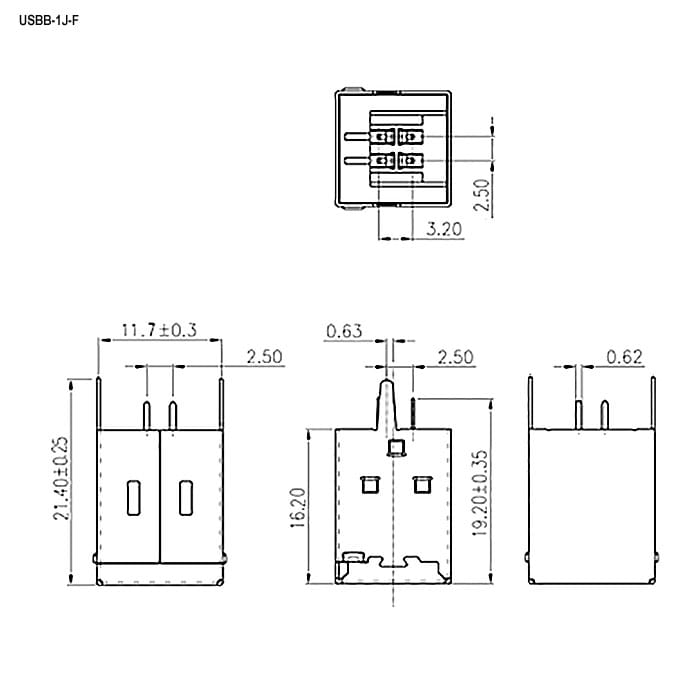

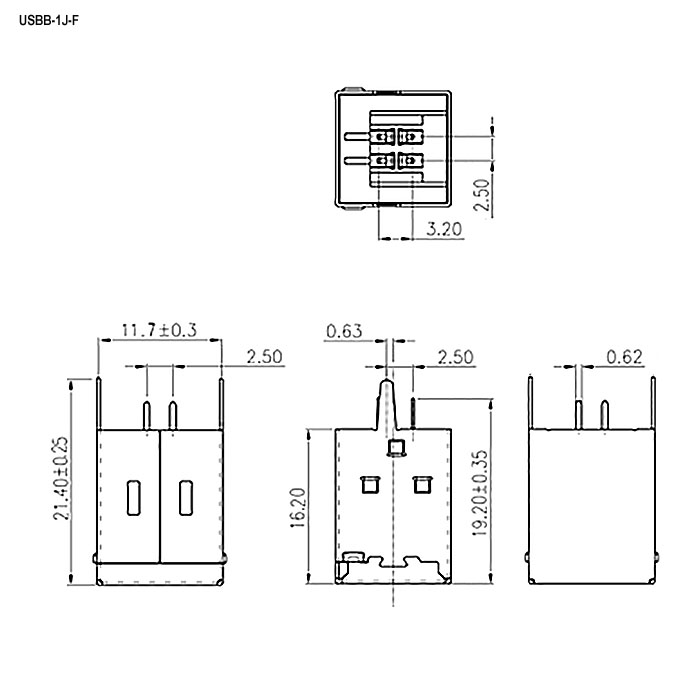

Документация и схема
Условия поставки
Обновлено 07.08.2026- Источник / остаток
- Каталог RU Electronics · 2 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Разъем USB - универсальная последовательная шина, отвечающая за передачу данных между устройствами. Через USB подключенные девайсы получают энергию для работы и зарядки, поэтому гнездами такого типа оснащают power-банки и зарядные устройства. За питание отвечает пара или две пары контактов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт2100 шт
202650 шт381 900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUSBB-1J-F (SZC)SZCАрт. RU 107473 21,17 ₽2 000 шт по каталогу |  10,35 ₽4 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  9,15 ₽23 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,97 ₽3 100 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  10,85 ₽7 600 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | гнездо USBB -1J, вертикальное | гнездо USBB -1J, вертикальноеСовпадает | гнездо USBB -1J, тип ВОтличается | вилка (M) USB, тип ВОтличается | 2 гнезда F USBОтличается |
| Количество контактов | 4 | 4Совпадает | 4Совпадает | —Нет данных | —Нет данных |
| Максимальное напряжение, В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Номинальный ток, А | 1,5 | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
- 10,35 ₽4 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USBB -1J, вертикальноеАналоггнездо USBB -1J, вертикальноеСовпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Максимальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий1,5Аналог1,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- 9,15 ₽23 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USBB -1J, вертикальноеАналоггнездо USBB -1J, тип ВОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Максимальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий1,5Аналог1,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- 5,97 ₽3 100 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- Текущийгнездо USBB -1J, вертикальноеАналогвилка (M) USB, тип ВОтличается
- Количество контактов
- Текущий4Аналог—Нет данных
- Максимальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий1,5Аналог1,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- 10,85 ₽7 600 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- Текущийгнездо USBB -1J, вертикальноеАналог2 гнезда F USBОтличается
- Количество контактов
- Текущий4Аналог—Нет данных
- Максимальное напряжение, В
- Текущий30Аналог30Совпадает
- Номинальный ток, А
- Текущий1,5Аналог1,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
