Datasheet USB3.1 TYPE-C 24PF-017
Технические параметры, размеры и рекомендации производителя

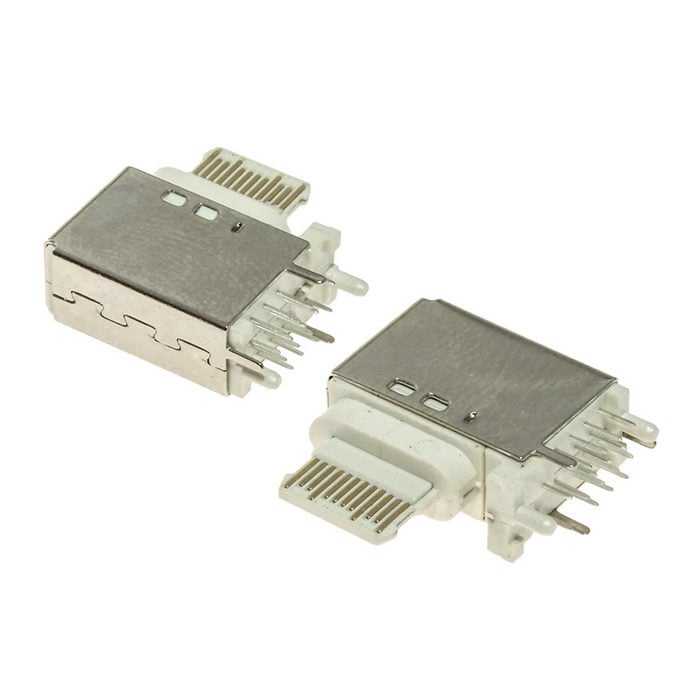

Разъём USB RUICHI USB3.1 TYPE-C 24PF-017
24 контакта
Товар подлежит обязательной маркировке- MPN
- USB3.1 TYPE-C 24PF-017
- Бренд
- Ruichi
- Артикул RU
- 107817
Основные параметры
- Номинальный ток, А
- 5 (VBUS); 1,25 (GND); 0,25 (остальные)
- Номинальное напряжение, В
- 5
- Контактное сопротивление, мОм, не более
- 40
- Сопротивление изоляции, МОм, не менее
- 100
- Диэлектрическая прочность, В
- 100
- Максимальное напряжение, В
- 20
779 шт в наличии30,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 40
- Сопротивление изоляции, МОм, не менее
- 100
- Диэлектрическая прочность, В
- 100
- Максимальное напряжение, В
- 20
- Количество циклов коммутации (электро), не менее
- 10000 раз
- Номинальное напряжение, В
- 5
- Номинальный ток, А
- 5 (VBUS); 1,25 (GND); 0,25 (остальные)
Монтаж и корпус
- Количество контактов
- 24
- Материал
- корпус - нержавеющая сталь; изолятор - LCP UL94V-0; контакты - Cu-сплав с покрытием
- Глубина, мм
- 14,55
- Ширина, мм
- 5
- Высота, мм
- 12,5 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 1.63
- Транспортная упаковка: размер/кол-во
- 38*38*29/1000
Другие параметры
- Тип разъёма
- гнездо USB 3.1 тип С (вертикальное расположение - угловое)

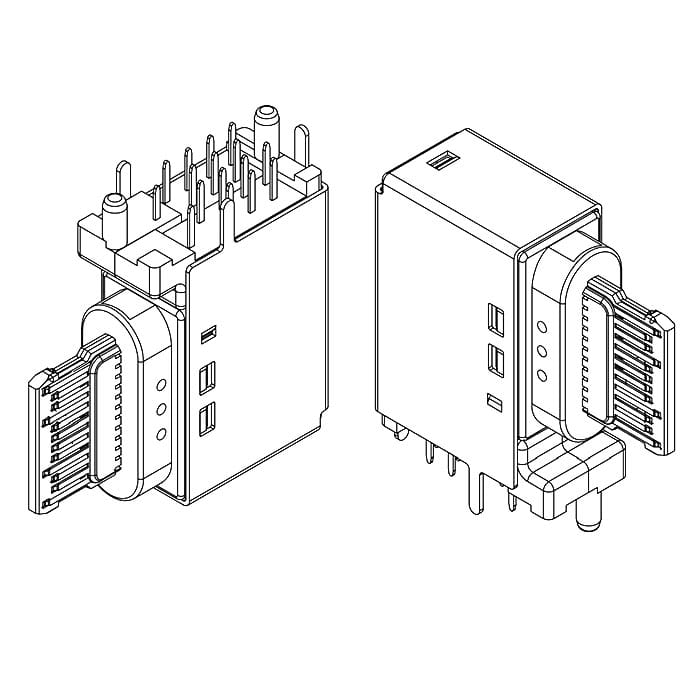

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 779 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 19 / 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2019
- Документация
- Datasheet: 1
Описание
Разъем USB - универсальная последовательная шина, отвечающая за передачу данных между устройствами. Через USB подключенные девайсы получают энергию для работы и зарядки, поэтому гнездами такого типа оснащают power-банки и зарядные устройства. За питание отвечает пара или две пары контактов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201919 шт119 шт
201920 шт38760 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUSB3.1 TYPE-C 24PF-017RUICHIАрт. RU 107817 30,98 ₽779 шт по каталогу |  31,16 ₽1 140 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  30,91 ₽150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  31,92 ₽2 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  31,02 ₽250 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | гнездо USB 3.1 тип С (вертикальное расположение - угловое) | гнездо USB 3.1 тип СОтличается | гнездо USB 3.1 тип СОтличается | гнездо USB 3.1 тип С (вертикальное расположение - прямое) с крышкойОтличается | гнездо USB 3.1 тип С (вертикальное расположение - прямое)Отличается |
| Количество контактов | 24 | 24Совпадает | 24Совпадает | 24Совпадает | 24Совпадает |
| Номинальный ток, А | 5 (VBUS); 1,25 (GND); 0,25 (остальные) | 5 (VBUS) max; 0,25 (остальные)Отличается | 5 (VBUS) max; 0,25 (остальные)Отличается | 5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается | 5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается |
| Номинальное напряжение, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Максимальное напряжение, В | 20 | 20Совпадает | 20Совпадает | 20Совпадает | —Нет данных |
- 31,16 ₽1 140 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип С (вертикальное расположение - угловое)Аналоггнездо USB 3.1 тип СОтличается
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий5 (VBUS); 1,25 (GND); 0,25 (остальные)Аналог5 (VBUS) max; 0,25 (остальные)Отличается
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение, В
- Текущий20Аналог20Совпадает
- 30,91 ₽150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип С (вертикальное расположение - угловое)Аналоггнездо USB 3.1 тип СОтличается
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий5 (VBUS); 1,25 (GND); 0,25 (остальные)Аналог5 (VBUS) max; 0,25 (остальные)Отличается
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение, В
- Текущий20Аналог20Совпадает
- 31,92 ₽2 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип С (вертикальное расположение - угловое)Аналоггнездо USB 3.1 тип С (вертикальное расположение - прямое) с крышкойОтличается
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий5 (VBUS); 1,25 (GND); 0,25 (остальные)Аналог5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение, В
- Текущий20Аналог20Совпадает
- 31,02 ₽250 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип С (вертикальное расположение - угловое)Аналоггнездо USB 3.1 тип С (вертикальное расположение - прямое)Отличается
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий5 (VBUS); 1,25 (GND); 0,25 (остальные)Аналог5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается
- Номинальное напряжение, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение, В
- Текущий20Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
