Datasheet USB3.1 TYPE-C 24PF-016
Технические параметры, размеры и рекомендации производителя

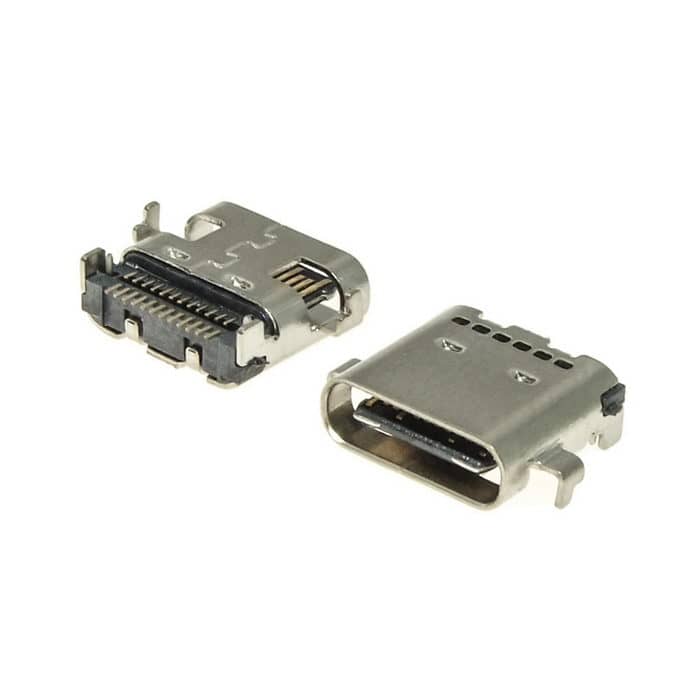

Разъём USB RUICHI USB3.1 TYPE-C 24PF-016
24 контакта
Товар подлежит обязательной маркировке- MPN
- USB3.1 TYPE-C 24PF-016
- Бренд
- Ruichi
- Артикул RU
- 107835
Основные параметры
- Номинальный ток, А
- 1,5 max
- Номинальное напряжение, В
- 5
- Контактное сопротивление, мОм, не более
- 40
- Сопротивление изоляции, МОм, не менее
- 100
- Диэлектрическая прочность, В
- 100
- Количество циклов коммутации (электро), не менее
- 10000 раз
5 шт в наличии50,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 40
- Сопротивление изоляции, МОм, не менее
- 100
- Диэлектрическая прочность, В
- 100
- Количество циклов коммутации (электро), не менее
- 10000 раз
- Номинальное напряжение, В
- 5
- Номинальный ток, А
- 1,5 max
Монтаж и корпус
- Количество контактов
- 24
- Материал
- корпус - нержавеющая сталь; изолятор - LCP UL94V-0; контакты - Cu-сплав с покрытием
- Глубина, мм
- 7,9
- Ширина, мм
- 8,94 (корпус); 11,04 (межосевое крепежное расстояние)
- Высота, мм
- 3,16
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+85
Упаковка и вес
- Вес брутто
- 1.10
- Транспортная упаковка: размер/кол-во
- 34*34*44/1000
Другие параметры
- Тип разъёма
- гнездо USB 3.1 тип С
Документация и схема
Условия поставки
Обновлено 09.09.2026- Источник / остаток
- Каталог RU Electronics · 5 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем USB - универсальная последовательная шина, отвечающая за передачу данных между устройствами. Через USB подключенные девайсы получают энергию для работы и зарядки, поэтому гнездами такого типа оснащают power-банки и зарядные устройства. За питание отвечает пара или две пары контактов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт15 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUSB3.1 TYPE-C 24PF-016RUICHIАрт. RU 107835 50,92 ₽5 шт по каталогу |  49,72 ₽7 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  54,77 ₽430 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  31,16 ₽1 140 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  31,92 ₽2 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | гнездо USB 3.1 тип С | гнездо USB 3.1 тип ССовпадает | гнездо USB 3.1 тип ССовпадает | гнездо USB 3.1 тип ССовпадает | гнездо USB 3.1 тип С (вертикальное расположение - прямое) с крышкойОтличается |
| Количество контактов | 24 | 24Совпадает | 24Совпадает | 24Совпадает | 24Совпадает |
| Номинальный ток, А | 1,5 max | 5 (VBUS); 1,25 (GND); 0,25 (остальные)Отличается | 5 (VBUS) maxОтличается | 5 (VBUS) max; 0,25 (остальные)Отличается | 5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается |
| Контактное сопротивление, мОм, не более | 40 | 40Совпадает | 40Совпадает | 40Совпадает | 40Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 | 100Совпадает | 100Совпадает | 100Совпадает | 100Совпадает |
- 49,72 ₽7 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип САналоггнездо USB 3.1 тип ССовпадает
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий1,5 maxАналог5 (VBUS); 1,25 (GND); 0,25 (остальные)Отличается
- Контактное сопротивление, мОм, не более
- Текущий40Аналог40Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- 54,77 ₽430 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип САналоггнездо USB 3.1 тип ССовпадает
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий1,5 maxАналог5 (VBUS) maxОтличается
- Контактное сопротивление, мОм, не более
- Текущий40Аналог40Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- 31,16 ₽1 140 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип САналоггнездо USB 3.1 тип ССовпадает
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий1,5 maxАналог5 (VBUS) max; 0,25 (остальные)Отличается
- Контактное сопротивление, мОм, не более
- Текущий40Аналог40Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- 31,92 ₽2 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- Текущийгнездо USB 3.1 тип САналоггнездо USB 3.1 тип С (вертикальное расположение - прямое) с крышкойОтличается
- Количество контактов
- Текущий24Аналог24Совпадает
- Номинальный ток, А
- Текущий1,5 maxАналог5 (VBUS) max; 1,25 (GND); 0,25 (остальные)Отличается
- Контактное сопротивление, мОм, не более
- Текущий40Аналог40Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
